光伏揚水控制柜:
光伏揚水控制柜集成光伏揚水逆變器與光伏匯流箱，簡化了系統配線和操作難度，同時節約了系統成本。本產品在沒有太陽能供電情況下可切換至由市電或柴油機供電工作；選配輸出電抗器后更適用于揚水控制柜與水泵電機距離較遠的應用場景。
本產品適用于750W - 18.5kW的Solartech光伏揚水逆變器與光伏水泵系統。
1.具備匯流功能，可同時接入多路光伏陣列并具備防反接功能；
2.正極負極都具備防雷功能，配有光伏專用防雷器模塊，減少雷電對系統的威脅；
3.采用光伏專用熔斷器，耐壓DC1kV，提高系統安全性；
4.采用光伏專用直流斷路器，提高直流耐壓值和系統安全性；
5.防護等級為IP54，滿足室內外安裝使用要求；
6.可選配輸出電抗器，滿足用戶長距離輸電需求（200米以上）；
7.可選配市電或柴油機作為后備電源供電，滿足用戶各類天氣條件下的用水需求。
光伏揚水控制柜產品規格
型號 | 適配逆變器 | 市電輸入 | 尺寸 | 重量 |
PC-L2 | PB750L - PB2200L | / | 600*650*300 | 30 |
PC-L2/A | PB750L - PB2200L | 單相 220V ~ 250V | 600*800*300 | 40 |
PC-H4 | PB3700H / PB5500H | / | 600*800*300 | 40 |
PC-H4/A | PB3700H / PB5500H | 三相 380V ~ 415V | 700*900*300 | 50 |
PC-H6 | PB7500H / PB11KH | / | 600*800*300 | 40 |
PC-H6/A | PB7500H / PB11KH | 三相380V ~ 415V | 700*900*300 | 50 |
PC-H8 | PB15KH / PB18KH | / | 600*800*300 | 40 |
PC-H8/A | PB15KH / PB18KH | 三相380V ~ 415V | 700*900*300 | 50 |

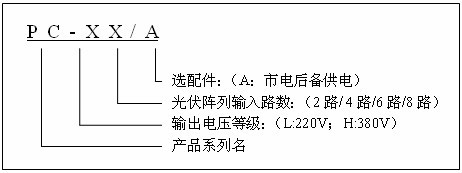

光伏揚水控制柜型號定義：
