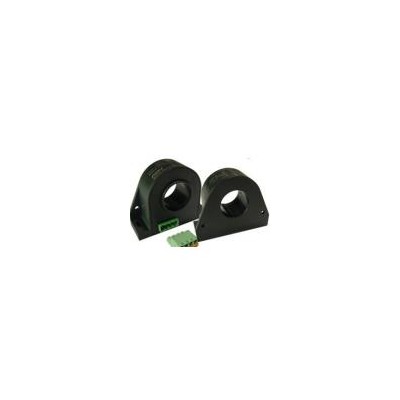

HTIC-C21 系列真有效值電流變送器是一種利用霍爾效應、開環測量原理經過TRMS計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★用于測量交流直流混合電流 ★ 過載能力強 ★原副邊高度絕緣
★高線性度 ★ 盤式安裝 ★大孔徑
Ipn | 額定測量電流值(Arms) | 100 200 300 400 500 600 800 1000 |
IP | 對應測量電流范圍(Arms) | 120% * Ipn |
Ioc | 過載能力 | 3000Arms |
Vsn(對應于電壓輸出型) | 額定輸出電壓(Vdc) | DC0-5V, DC0-10V (TRMS)etc |
Isn(對應于電流輸出型) | 額定輸出電流(mAdc) | DC 4-20mA,DC 0-20Ma(TRMS) etc |
X | 精度（Ta =+25℃） | 1% |
EL | 線性度誤差 | 0.5% |
Vc | 電源電壓 | Pn ±5% |
Voff/Ioff | 失調電壓/失調電流（Ta =+25℃） | 50mV(對應于電壓輸出型)/80uA（對應于電流輸出型） |
Tr | 響應時間 | ≤ 150mS |
f | 頻率范圍 | DC,20HZ-6KHZ |
Ic | 耗電 | 25mA(電流型輸出:+Is) |
RL | 負載電阻 | 大于5000Ω(電壓輸出型)/小于350Ω(電流輸出型) |
Vd | 工頻耐壓(50HZ,1min) | 5KV |
Ri | 絕緣電阻 | 大于20MΩ@DC500V |
