| MCT充電模式 | 三階充 |
|---|---|
| 材質 | 進口材料 |
| 散熱 | 自散熱，風扇冷卻 |
| 品牌 | I-Panda愛龐德 |
| 型號 | I-P-ESMart-30A |

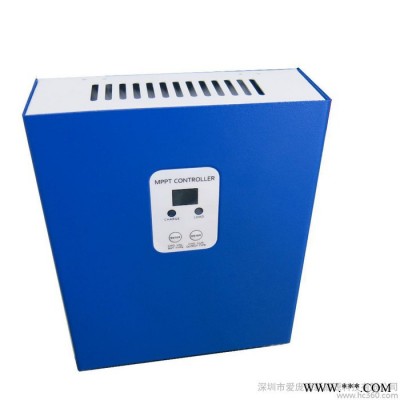

一、產品介紹
這是一款最大功率點智能跟蹤（MPPT）太陽能充放電控制器，比傳統的控制器充電效率提高了30%~60%，其具有系統自動識別、三階充電方式、可為多種蓄電池充電、智能控制放電模式，RS232通訊等優點，是我司MPPT太陽能控制器e-SMART系列。
二、產品特點：
1、充電模式為MPPT；轉換效率高達99%，可比使用傳統的控制器節約30%~60%太陽能電池板；
2、12V/24V/48V 系統自動識別，方便用戶用于不同的系統；
3、12V/24V/48V 系統，PV輸入最大為DC100V；
4、充電方式：三階充（恒流、恒壓、浮充），有效了延長了蓄電池的壽命；
5、放電模式有常開模式，常關模式，PV電壓（陽光）控制開關模式；
6、客戶可自行選擇為4類常用電池（密封鉛酸電瓶，排放式電瓶，膠體電瓶，鎳鎘電瓶）充電，并且可自定義為其它種類的電池充電；
7、控制器數碼管顯示蓄電池電壓和充電電流；上位機顯示各種參數，如型號，PV輸入電壓，電池類型，電池電壓，充電電流，充電功率，工作狀態等；
8、RS232通訊，并可提供通訊協議，方便客戶統一集成管理；
9、可無限并機；
10、產品通過CE,ROHS,FCC認證；可配合客戶通過各項認證。
11、正常保修期二年，并且可提供3~10年延長保修服務；
三、產品參數
MPPT控制器型號： | 15A | 20A | 25A | 30A | 40A | ||
充電模式 | MPPT自動最大功率點跟蹤 | ||||||
充電方式 | 三階段：恒流（MPPT），恒壓，浮充 | ||||||
系統類型 | DC12V/24V/48V | 自動識別 | |||||
系統識別電壓 | 12V系統 | DC9V~DC15V | |||||
24V系統 | DC18V~DC30V | ||||||
48V系統 | DC36V~DC60V | ||||||
軟啟動時間 | 12V/24V/48V系統 | ≤3S | |||||
動態響應恢復時間 | 12V/24V/48V系統 | 500us | |||||
MPPT效率 | 12V/24V/48V系統 | ≥96.5%,≤99% | |||||
輸入特性 | |||||||
MPPT工作電壓范圍 | 12V系統 | DC14V~DC100V | |||||
24V系統 | DC30~DC100V | ||||||
48V系統 | DC60~DC100V | ||||||
輸入低壓保護點 | 12V系統 | DC14V | |||||
24V系統 | DC30V | ||||||
48V系統 | DC60V | ||||||
輸入低壓恢復點 | 12V系統 | DC18V | |||||
24V系統 | DC34V | ||||||
48V系統 | DC65V | ||||||
輸入過壓保護點 | 12V/24V/48V系統 | DC110 | |||||
輸入過壓恢復點 | 12V/24V/48V系統 | DC100V | |||||
最大 太陽能板輸入功率 | 12V系統(W) | 213 | 284 | 355 | 426 | 568 | |
24V系統(W) | 426 | 568 | 710 | 852 | 1136 | ||
48V系統(W) | 852 | 1136 | 1420 | 1704 | 2272 | ||
充電特性 | |||||||
可選擇的電池類型 | 12V/24V/48V系統 | 密封鉛酸電池，排放式電池 | |||||
恒壓電壓 | 12V/24V/48V系統 | 請參考電池類型的充電電壓參數表 | |||||
浮充電壓 | 12V/24V/48V系統 | ||||||
充電額定電流 | 12V/24V/48V系統 | 15A | 20A | 25A | 30A | 40A | |
限流保護 | 12V/24V/48V系統 | 20A | 25A | 30A | 35A | 45A | |
溫度系數 | 12V/24V/48V系統 | ±0.02%/℃ | |||||
溫度自動補償 | 12V/24V/48V系統 | 14.2V-（最高溫度-25℃）*0.3 | |||||
輸出電壓紋波峰-峰值 | 12V/24V/48V系統 | 200mV | |||||
輸出穩壓精度 | 12V/24V/48V系統 | ≤±1.5% | |||||
輸出放電特性 | |||||||
輸出電壓 | 根據蓄電池電壓 | ||||||
輸出低壓保護 | 默認為10.5V，恢復為11V；可設置; | ||||||
輸出額定電流 | 30A | ||||||
輸出控制方式 | 常開模式，常關模式，PV電壓控制開關模式 | ||||||
輸出控制設置方式 | 控制器按鍵或上位機 | ||||||
顯示 | |||||||
LED數碼管顯示 | 蓄電池電壓，充電電流 | ||||||
LED燈顯示 | 充電狀態指示燈，LOAD指示燈 | ||||||
PC上位機（通信端口） | RS232 | ||||||
保護功能 | |||||||
輸入低壓保護 | 參見輸入特性 | ||||||
輸入高壓保護 | 參見輸入特性 | ||||||
充電過壓功率保護 | 有 | ||||||
輸出低壓保護 | 有 | ||||||
輸出額定電流保護 | 有 | ||||||
溫度保護 | 有 | ||||||
屬性 | |||||||
尺寸 DxWxH(mm) | 205*168*60 | ||||||
包裝尺寸DxWxH(mm) | 265*196*110 | ||||||
凈重 | 1.8kg | ||||||
毛重 | 2kg | ||||||
