SWS-80旋轉式太陽能輻射監測系統
旋轉式太陽能輻射監測系統是專門針對太陽能光熱發電系統設計開發的，可以精準地監測風向、風速、溫度、濕度、氣壓、總輻射、漫散射輻射、直接輻射等數據，主要應用于太陽能資源評估、太陽能輻射監測系統和大地光熱資源監測等。廣泛應用于太陽能資源數據分析、太陽能光熱發電系統預測，太陽能發電站的優化設計，太陽能發電系統的性能提高。
系統說明
到達地球表面的輻射由兩部分組成：直射光和由于大氣中的云和顆粒物造成的散射光。在精準的日射強度計出現之前，測量散射的成本是相當昂貴的。
系統中配備的日本EKO公司生產精準型副基準總輻射傳感器采用旋轉遮光支架簡單可靠、響應迅速的光熱型日射強度計來測量出總輻射GHI，采用旋轉遮擋環的迅速遮擋測量散射輻射DIFF，并通過下面的公式計算出直接輻射DNI。
GHI = DIFF + DNI cos （z）
z: 太陽所在位置的太陽天頂角
氣象要素測量可根據使用需求配置風速風向、溫濕度、大氣壓力、降雨量、云量等。
供電模塊可為系統提供太陽能、直流、交流等多種供電方式。
系統特點：
? 本設計為日本專利
? 可選配氣象傳感器有：風向、風速、濕度、濕度、氣壓
? 數據記錄儀可選用美國CSI***新生產的CR800或者CR1000記錄儀進行測量與控制
? 運用NASA的高精度太陽位置算法，太陽高度角角度精度直達0.01度，從而保證可靠的直輻射和散射輻射
? 利用數據采集器具有的高速掃描技術，連續測量遮擋環遮擋瞬間太陽輻射的數值，判斷和確定***小值為散射輻射的方法，既保證旋轉的連續性又保證數據的科學性
? 通訊協議可選Modbus通訊協議
? 通訊端口：RS-232C、RS-485、GPRS等

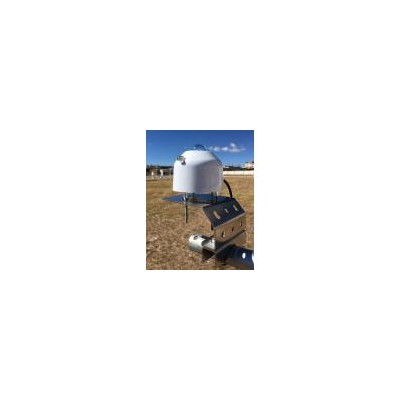

GMX500 微型氣象站
GMX500特性：
溫度、濕度和氣壓：一個集成的儀器安裝在三個雙重百葉窗板的輻射保護罩內，無移動部件。該結果保證長時間每個測量的高質量。
風：風速和風向測量由超聲波傳感器提供，附加的電子羅盤提供相對風測量。
平均風速風向與世界氣象組織平均值和陣風值也被提供。附加GPS（另選）提供真實的風和其它數值。
風速
測量范圍: 0.1m/s～60m/s
精度:±3% (0～40m/s)
±5% (>40m/s)
分辨率:0.01m/s
啟動速度:0.1m/s
采樣率：1 Hz
風向
測量范圍: 0～359°
精度:±3° (0～40m/s)
±5°(>40m/s)
分辨率:1°
采樣率：1 Hz
溫度
測量范圍:-40～+70℃
分辨率:0.1℃
精度:±0.3℃ @20℃
采樣率:1 Hz
濕度
測量范圍: 0～100% RH
分辨率:1%
精度:±2%@20℃ (10%～90%RH)
采樣率:1 Hz
露點
測量范圍:-40～+70℃
分辨率:0.1℃
精度：±0.3C @20℃
采樣率:1 Hz
氣壓
測量范圍: 300～1100hPa
分辨率:0.1hPa
精度:±0.5hPa@25℃
采樣率:1 Hz
輸出
輸出率:1/秒, 1/分鐘, 1/小時
數字輸出:RS232, RS422, RS485,SDI-12, NMEA, MODBUS, ASCII
模擬輸出:通過另選設備可行
電源
供電:5～30Vdc
電源(公稱)12Vdc: 25mA 連續高功耗模式, 0.7mA經濟功耗模式(1小時polled)
環境條件
IP防護等級:IP66
工作溫度范圍:-40～+70℃
EMC標準:BS EN 61326: 2013,FCC CFR47 parts 15.109
CE 標記:是
符合RoHS:是
重量:0.6Kg
產地:英國
MS-80（副基準）:新一代的輻射傳感器，采用全新的設計理念，擁有世界上***快的響應速度，用于***別的研究和觀測。MS-80F是帶有通風裝置的產品，可以有效降低結霜、降雪和灰塵的影響；MS-80A是電流型信號輸出；MS-80M是modbus 485信號輸出。
技術指標：
測量范圍（***大）：0～4000W/m2
分辨率：7～14μV/W/m2
響應時間（95%）: <0.5 秒
熱輻射偏移(200W/m2):+1W/m2
溫度偏移(5K/hr):<1W/m2
非穩定性（年變化）:<0.5%
非線形誤差(在1000W/m2):<0.2%
方向誤差(在1000W/m2):<10W/m2
光譜選擇性(0.35-1.5μm):< 3%
溫度響應(在-20～+50℃)：< 1%
傾斜響應(在1000W/m2)：< 0.2%
阻抗：～45000Ω
視圖：180°
防護等級：IP67
工作環境：-40～+80℃

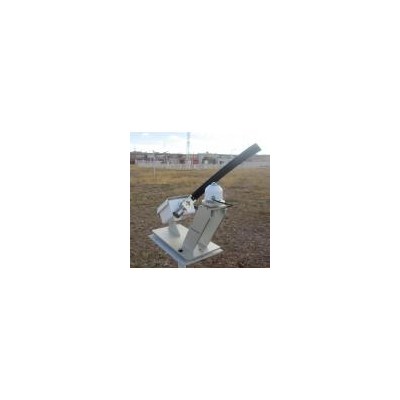

旋轉輻射計RRM-80（測量總輻射、直接輻射、散射輻射）
旋轉輻射計主要有兩部分組成，一部分為旋轉輻射支架，一部分為光熱型精準式日射強度計。光熱式日射強度計在太陽能光熱和光伏發電中是目前應用***廣泛的，是商業開發***成功的太陽能應用方式,光熱轉換指通過接收或聚集太陽光將太陽能轉換成熱能,光伏轉換指利用利用光生伏打效應原理將太陽能轉換成電能。對于太陽能光伏發電而言,主要通過吸收太陽光子而產生電能,因此其主要吸收可見光,光譜波段大約為280～3000nm;而對于需要通過聚焦、集熱來進行發電或者提供熱能的太陽能光熱利用,滿足其光譜波段的直接輻射和散射輻射能量均可以被利用,光譜范圍大約為305～2800nm。MS-80（副基準）:新一代的輻射傳感器，采用全新的設計理念，擁有世界上***快的響應速度，用于***別的研究和觀測。
技術指標：
遮光片直徑：58cm
遮光片寬度：5cm
電機：由脈沖電機直接驅動和諧波機理
旋轉角度：垂直0°，水平180°
分辨率：0.0036°
遮光環的緯度范圍：20°～50°（香港的緯度為22.15，漠河的緯度是52.10）
供電：220V AC(±10%)
功耗：50VA
定位系統：GPS
光譜范圍：280～3000nm
測量范圍（***大）：0～4000W/m2
分辨率：7～14μV/W/m2
響應時間（95%）: <0.5 秒
熱輻射偏移(200W/m2):+1W/m2
溫度偏移(5K/hr):<1W/m2
非穩定性（年變化）:<0.5%
非線形誤差(在1000W/m2):<0.2%
方向誤差(在1000W/m2):<10W/m2
光譜選擇性(0.35-1.5μm):< 3%
溫度響應(在-20～+50℃)：< 1%
傾斜響應(在1000W/m2)：< 0.2%
阻抗：～45000Ω
視圖：180°
防護等級：IP67
工作環境：-40～+80℃
CR1000數據采集器
CR1000數據采集器是Campbell數據采集器里面性價比***高的一款。它提供傳感器的測量、時間設置、數據壓縮、數據和程序的儲存以及控制功能，由一個測量控制模塊和一個配線盤組成，具有強大的網絡通訊能力?！?/p>
主要參數
● 采集器程序模擬輸入通道數量： 16個
● ***大掃描速率：100Hz
● ***大輸入電壓：±5000mV
● 模擬電壓分辨率：0.67μV
● A/D位數：13
● 突發模式：1.5KHz
● 脈沖通道：2個
● 模擬輸出通道：3個
● 激發電壓：±5000mV可調
● 數字端口：8個I/O口
● 供電：9.6—16v直流
● 程序內存：1M
● 數據內存：4M
● 工作溫度：-25—50℃；-55—85℃（擴展）
● 內部時鐘精度：±3分鐘/年
● 尺寸：21.6×9.9×2.2cm
● 重量：1Kg
● 同步測量：可接SDM信號
