| 額定電壓 | 12V |
|---|---|
| 額定功率 | 20W |
| 類型 | 獨立太陽能光伏電站 |
| 用途 | 戶外供電 |
| 執行質量標準 | 英標 |
| 品牌 | 博倫經緯 |
| 型號 | SPN1 |
| 加工定制 | 否 |

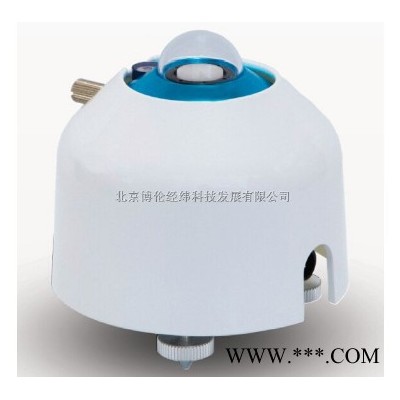

英國Delta-T SPN1基準式太陽輻射傳感器是專門針對氣象和光伏用戶設計研發的，測量總輻射，散輻射，日照小時數和計算出直接輻射，用戶也可以增加直接輻射表或其它氣象儀器。對于許多太陽能光伏發電項目、太陽能熱發電項目、太陽能板和太陽能熱水器效能評估等方面都可以使用該系統。
特點：
l 沒有移動部件，遮擋環和被動跟蹤
l 可以在任何地點工作
l 具有專業設計的并相關權威部門認可的太陽日射強度計，WMO氣象級測量儀器
l 內置加熱器，可以長期暴露在野外工作的設計
l 安裝操作使用非常簡單，不需要定期調節天頂角，日常維護工作量少
l 傳感器選擇，配置靈活。容易配置其它傳感器測量氣象參數和太陽能系統性能參數。
SPN1日射強度傳感器是一個具有專業設計的并有相關權威部門認可的、氣象級的儀器，儀器內置加熱器，設計用于長期戶外測量。儀器的成本是低廉的、安裝時簡易的。沒有定期調整的需要，也沒有南北極比對的需要，可以在任何緯度工作。
◆ 產品特點
測量全球總輻射、直接輻射、日照時數和散射輻射，單位為W/㎡
WMO測量值：＞120W/㎡為日照時數
無定期調整需求，無南北極比對需求
無移動部件，無遮擋環，無電機跟蹤需求
任何緯度可工作
精密磨砂玻璃頂罩
寬溫?zé)犭姸褌鞲衅?
理想的近光譜和余弦響應
標準輸出靈敏度
◆ 獨特設計
傳感器采用了7個小型熱電堆傳感器排列起來，然后通過計算機產生一個陰影模型，測量出直接輻射和散射輻射。
陰影模型和熱電堆已經被安排好，因此至少有一個熱電堆總是會全部暴露在光柱下，而且至少會有一個會被全部遮擋住，無論太陽在天空中的任何位置，這些都是可以實現的。
所有的7個熱電堆會收到相同數量的散射光，來自單個的熱電堆讀數，通過一個微型處理器計算總輻射和散射輻射，評估出陽光的狀態。
該儀器通過了EP 1012633 & US 6417500認證。
SPN1 總輻射傳感器技術指標：
WMO 級別：符合WMO 優質輻射計標準
總輻射及散射精度：±5%（日積分），
±5% ±10W/㎡（每小時平均值），
±8% ±10W/㎡（個別讀數），
精度的可信度95%，即在正常的氣候條件下，單個讀數在所設定的限制內的概率是95%。
分辨率：0.6W/㎡ = 0.6mV
測量范圍：0～>2000W/㎡
模擬輸出的對應關系：1mV = 1 W/㎡
模擬輸出范圍：0～2500 mV
日照狀態極限：120 W/㎡導向光束
精度狀態精度：±10%
余弦修正精度：0-90°頂角入射光的±2%
方位角精度：±5%（360°旋轉）
溫度漂移系數：±0.02% / ℃（-20～+70℃）
工作溫度范圍：-40～+70℃
校正/穩定性：工廠校準，建議每2年校準一次
響應時間：<200ms
光譜響應：400～2700nm
光譜靈敏度變化：10%（典型）
非線性：<1%
傾斜響應：可忽略
零點漂移：在室溫下，每變化5℃/小時，<3 W/m2； 夜晚讀數<3 W/m2。
工作緯度范圍：-90°～+90°
密封等級：IP67等級
日照狀態輸出：無日照=開路，有日照=短路到接地
供電：2mA（不包含加熱器電源），5~15V DC
加熱器供電：12～15V DC，最大1.5A
加熱器控制：外部溫度低于0℃，持續變化至20W輸出
最低的無霜無冰溫度（使用加熱器時）：在風速0米/秒時-20℃，在風速2米/秒時-10℃
可選安裝底座：3×M5
底座分接孔：108mm PCD，120°間距
尺寸：直徑140毫米×高度100毫米
重量：940克
氣象傳感器：

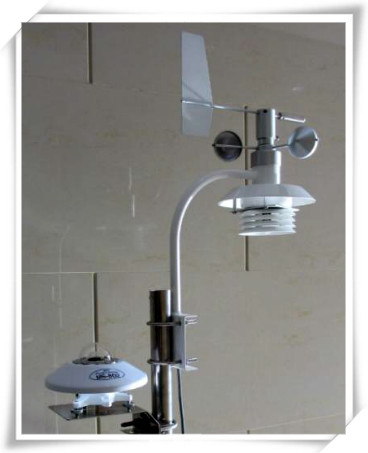

MetOne MSO一體化氣象站是一款將風速、風向傳感器、溫度、相對濕度傳感器、大氣壓力傳感器集成為一體的多功能氣象站。通過該站可同時獲取風速、風向、溫度、濕度、大氣壓力等氣象參數，可應用于農田、草地、森林等小氣候研究。
特點：
◆集成性強，實地安裝簡便
◆精度高、穩定性好、性價比高
◆短期研究和長期監測，都非常適用
◆防水性好，無須額外的防護設備
◆攜帶方便，安裝簡單
◆具有完善的防雷擊、抗干擾等性能
◆除標準配置的傳感器外，還可選擇其他的傳感器
◆支持有線、無線多種數據傳輸方式
主要技術參數：
風速
量程：0～60m/s
分辨率：0.1m/s
精度：2%
啟動風速：1m/s
風向
量程：0～360°
分辨率：1°
精度：±4°
啟動風速：1m/s
溫度
量程：-40～＋60℃
分辨率：0.1℃
精度：±0.5℃
相對濕度
量程：0～100%
分辨率：1%
精度：±4%
大氣壓力
量程：500～1100hPa
分辨率：0.1hPa
精度：±2hPa
供電及輸出
輸出：1 Hz的測量速率
信號輸出：RS-232，RS-485，
執行：8～36伏直流電源，10mA典型@ 12VDC
工作環境：溫度：-40～＋60℃ 濕度：0～100%
日本EKO MS-802 副基準總輻射傳感器
MS-802（副基準）:擁有質量最高的玻璃罩以及創新的技術設計，并具備溫度補償功能，具有極高的相應速度和精度，能滿足高級別應用到要求。802F是帶有通風裝置的產品，可以有效降低結霜、降雪和灰塵的影響。
ISO 9060標準等級：副基準 Secondary
光譜范圍(50%透光率)：280～3000nm
光譜范圍(15%透光率)：275～3400nm
響應時間95% ：< 5 S
熱輻射偏移(200W/m2)：+6W/m2
溫度偏移(5K/hr)：<2W/m2
非穩定性（年變化）：<0.5%
非線形誤差(在1000W/m2)：<0.2%
方向誤差(在1000W/m2)：<20W/m2
光譜選擇性(0.35-1.5μm)：< 3%
溫度響應(-10-50℃)：< 1%
傾斜響應(at1000W/m2)：< 0.2%
靈敏度：大約7～10μV/W/m2
阻抗(Ω)：20-140
視場：180°
防護等級：IP67
工作環境：-40℃～+80℃
線纜長度 10m
CSI-110貼片式溫度傳感器
貼片式溫度傳感器采用熱敏電阻，可直接測量物體表面的溫度，尤其適合用于物體、材料和太陽能板表面溫度的測量，其溫度測量范圍高達-40～＋135℃，能適應物體、材料和太陽能板晝夜溫差的巨大變化，并與CSI的全系列數據采集器擁有良好的兼容性。
主要技術參數
范圍：-40～＋135℃
精度：±0.2℃（-40℃～＋70℃）；
±0.5℃（71℃～＋105℃）；
±1℃（106℃～＋135℃）
最大浸水深度：21psi
時間常數（空氣中）：252s（靜止空氣）；
25s（表面）
線性方程誤差：0.0024℃（-40℃時）
磁盤材料：陽極電鍍鋁
貼片直徑：63.5px
存儲溫度：-50～＋140℃
最大電纜長度：300m
重量：90.7g
CR1000數據采集器
CR1000數據采集器是Campbell數據采集器里面性價比最高的一款。它提供傳感器的測量、時間設置、數據壓縮、數據和程序的儲存以及控制功能，由一個測量控制模塊和一個配線盤組成，具有強大的網絡通訊能力。
主要參數
● 采集器程序模擬輸入通道數量： 16個
● 最大掃描速率：100Hz
● 最大輸入電壓：±5000mV
● 模擬電壓分辨率：0.67μV
● 脈沖通道：2個
● 模擬輸出通道：3個
● 激發電壓：±5000mV可調
● 數字端口：8個I/O口
● 供電：9.6—16v直流
● 數據內存：4M
● 工作溫度：-25—50℃；-55—85℃（擴展）
● 尺寸：21.6×9.9×55.00000000000001px
● 重量：1Kg
● 同步測量：可接SDM信號
