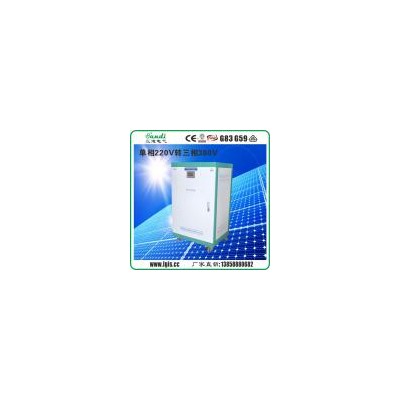

SDT-20KW電源轉換器-單相220V轉三相380V
單相轉三相SDT系列單相轉三相電源，采用SVPWM調制控制技術，將普通的單相電轉為工業用的三相電。經SDT系列單相轉三相電源轉換后的三相電為標準正弦波，諧波失真率小于2%，完全滿足國家三相電電能質量標準，輸出的交流電適用于各類家用電器、電動工具、電動機等負載。
SDT系列單相轉三相電源解決一些地區因為三相電限電給生產帶來的不便，也解決了一些因場地限制無法申請到三相電的用戶需求。
主要性能特點:
²采用三菱公司第五代高效IPM智能模塊，性能高效穩定，具有強大的保護功能，短路，過載，過溫保護更加安全可靠，使用壽命可長達15年以上.
²雙模式啟動選擇功能，通過液晶設置可以設置降壓啟動和變頻啟動兩種方式。這樣可以充分發揮逆變器的功率，再也不需要在帶電機，感性負載時擴大逆變器的容量，給用戶節省了費用。
²輸出純正正弦波,它具有瞬態響應好小于50MS,波形失真小，逆變效率高、輸出電壓穩定等特點
²采用工頻隔離變壓器，交流母線與直流母線完全隔離，避免了交直流之間的干擾
²普通單相市電輸入，省去申請三相電的繁瑣手續及各種人工成本費用
²輸出使用的是工業用三相電，但是按民用單相電計費，經濟性好
²LCD液晶顯示，可以顯示輸入直流電壓，輸出頻率，相電壓，相電流，市電旁路電壓，輸出電量KWH，時間，溫度，故障顯示
²電源同時具有濾除市電擾動、干擾的功能，是一個性能優異的穩頻穩壓電源，為后端設備提供一個更穩定、更純凈的供電環境
²采用SVPWM空間矢量算法，高轉換效率、高瞬間功率及低無負載損耗轉換效率可以到93%以上。
技術參數
型號 | SDT-20KW | |
交流輸入 | 輸入額定電壓（VAC） | 單相220V |
輸入額定電流（A） | 91A | |
交流輸出 | 輸出額定功率(KW) | 220KW |
輸出波形 | 純正弦波 | |
輸出額定電壓 | 三相4線，380V±3% | |
輸出頻率 | 50Hz±0.05Hz | |
輸出額定電流（A） | 30.5A (相電流) | |
功率因數（PF） | 0.95 | |
結構 | 過載能力 | 150%, 10秒 |
逆變效率 | >95% | |
峰值系數(CF) | 3:1 | |
顯示 | LCD | |
絕緣強度（輸入和輸出） | 2500Vac,1分鐘 | |
工作溫濕度范圍 | -15~+55℃ | |
相對濕度 | 0~90%，不結露 | |
保護功能 | 輸出過載保護、短路保護、過熱保護 | |
冷卻方式 | 風扇，散熱器 | |
噪音 | <40dB | |
防護等級 | IP20（室內） | |
海拔高度 | ≤2000 | |
尺寸（高*寬*深） | 1000x700x600mm | |
重量 | 190Kg | |
CE標準 | EN60950-1:2006+A11:2009, EN61000-6-4:2007+A1:2001, EN61000-6-2:2005, EN61000-3-12:2005, EN61000-3-11:2000 | |
