1.功能簡介

    本太陽能路燈控制器于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作，是光伏系統中非常重要的組件。使整個太陽能光伏系統高效，安全的運作。

    太陽能路燈控制器主要用于家庭、商業區、工廠、交通、牧區、通信以等太陽能供電的系統。本太陽能路燈控制器具備以下基本功能:

　　· 過載保護

　　· 短路保護

　　· 反向放電保護

　　· 極性反接保護

　　· 雷電保護

　　· 欠壓保護

　　· 過充保護

· 負載開機恢復設置

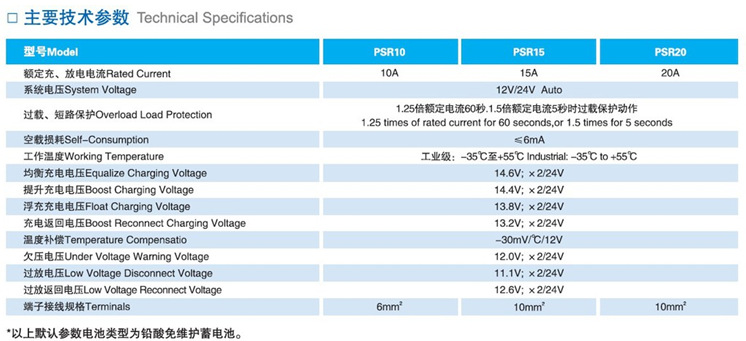

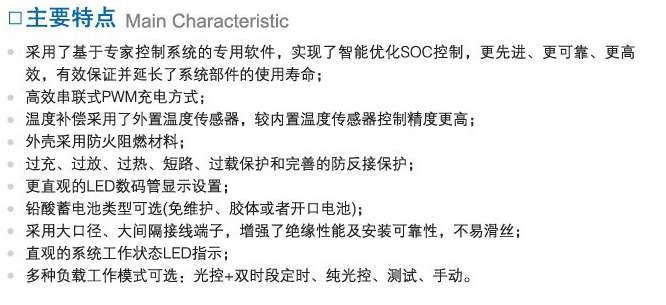

2.工作特性

（1）12/24V自動識別

　?。?）高效的串聯式PWM充電方式，延長了蓄電池壽命，提高了系統性能

　?。?）使用功率 MOSFET 作為電子開關，沒有任何機械開關

　?。?）具有廣泛的適用性，自動識別白天/黑夜

　　（5）LED數字化功能菜單設置及顯示簡明、易用

　?。?）路燈的定時時段 1~15 小時可調

　?。?）獨特的雙時段控制，增強了路燈系統的靈活性

　?。?）密封、膠體、開口式三種類型鉛酸蓄電池充電程序可選

　?。?）采用溫度補償，自動調整充放電參數，提高蓄電池使用壽命

　?。?0）控制器具有過溫、過充、過放、過載、短路自動保護功能

　　（11）任意組合的光電池及蓄電池反接自動保護功能

3.特點優勢

    （1）保障電流恒流輸出

     由于LED自身需要通過技術手段進行恒流或者限流，否則根本無法正常的工作。

     一般的LED燈采用的辦法通常是外加一個驅動電源來進行LED的恒流，但是這卻需要帶來功率上得損耗，

使得加上獨立驅動電源的更加耗電，所以這種方式不太可取。

    （2）控制輸出時段

     太陽能控制器可以設置好時間段，到了設定好的時間段開始輸出電流開始工作。

4.產品選型

     一：應該選擇功耗較低的控制器，控制器24小時不間斷工作，如其自身功耗較大，則會消耗部分電能,***好選擇功耗在1毫安以下的控制器。

     二：要選擇充電效率高的控制器，控制器能自動追蹤電池板的***大電流，尤其在冬季或光照不足的時期，其他的高出20%左右的效率。

5.控制原理

太陽能電池板電壓采集:用于太陽光線強弱的判斷,因而可以作為白天、黃昏的識別信號。同時本系統支持太陽能板反接、反充保護。

　　蓄電池電壓采集:用于蓄電池工作電壓的識別。利用微控制器的PWM功能,對蓄電池進行充電管理。

　　蓄電池開路保護:萬一蓄電池開路,若在太陽能電池正常充電時,控制器將關斷負載,以保證負載不被損傷,若在夜間或太陽能電池不充電時,控制器由于自身得不到電力,不會有任何動作。

    過充保護:充電電壓高于保護電壓時,自動關斷對蓄電池的充電;此后當電壓掉至維護電壓,蓄電池進入浮充狀態,當?shù)陀诰S護電壓后浮充關閉,進入均充狀態。當蓄電池電壓低于保護電壓時,控制器自動關閉負載開關以保護蓄電池不受損壞。通過PWM充電電路(智能三階段充電),可使太陽能電池板發揮***大功效,提高系統充電效率。本產品支持蓄電池的反接、過充、過放。

6.接線方法

    一般的太陽能路燈控制器應先連接燈線，其次是蓄電池線，***后再連接太陽能電池板線
