仁江新一代太陽能光伏發電能源管理系統，不論在哪里，天氣如何，仁江可應客戶不同需求制定出，高效發電的太陽能方案，從而達到**實用的太陽能。仁江--掌握核心，用的放心！?。?

產品展示

產品介紹

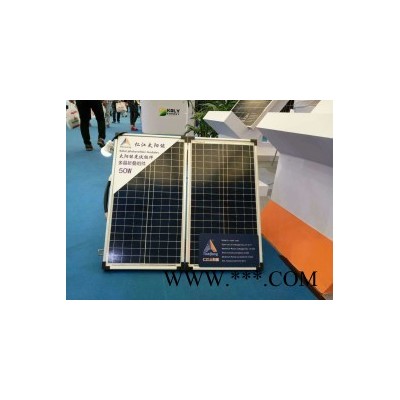

太陽能便攜式直流發電系統規格書
Solar portable dc power system specification
Solar energy battery components and lithium battery product specifications
太陽能電池組件及鋰電池產品規格書
Battery Model 電池型號：RJ50W-2F 12V24AH
CE IEC ISO9001
一.Scope 適用范圍
This description defines the general requirements for the solar li-ion battery’s basic performance parameter,
BOM,product features,working mode and princille,installation process,and others matters needing attention 。
本規格書描述太陽能鋰電池的主要技術參數、BOM清單、產品特點、工作原理與模式，安裝流程及其他注意
事項 。
二. 太陽能電池組件主要參數
Solar energy battery components main parameters
Ver：00/02
Date：2016-05-30太陽能便攜式直流發電系統規格書
Solar portable dc power system specification

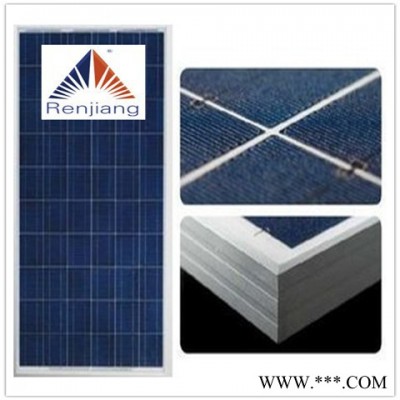

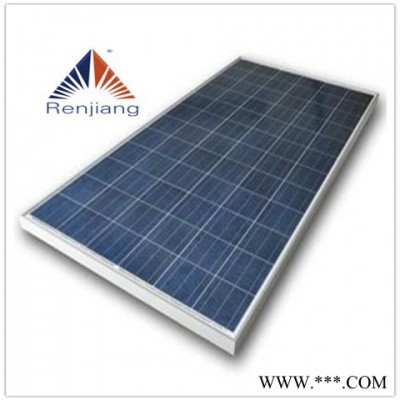

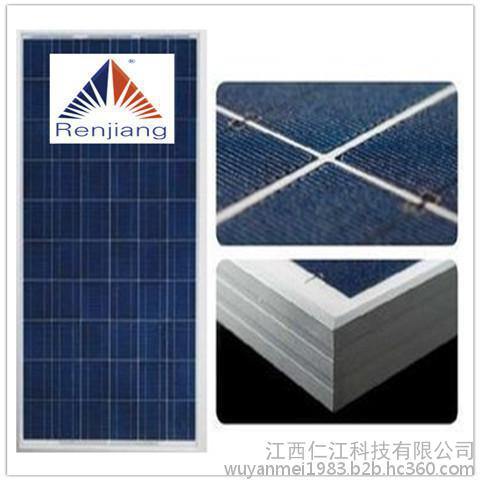

100W組件
型號：
Model： 備注
組件材料 多晶硅 A 級板
峰值功率
Peak power Pm(W)
100W-18v +3%
開路電壓
Open circuit voItage(Voc)
22.17v
**工作電壓
Maximum PowervoItage (Vm)
17.94v
短路電流
Short circuit current(Isc)
5.85A
**工作電流
Maximum Power current (Im)
5.5A
太陽能電池片/電池片數量
solar cell / No.of cells and connections
Poly crystallinesilicon /72
（4*18) series
尺寸/重量
Dimensions(L*W*T)/Weight(kgs)
540*1355*30*25
三. 太陽能鋰電系統主要參數
The basic performance parameters of solar lithium battery
100W系統
物料清單 材質 規格 備注
外殼 尺寸 400*380*40 金屬戶外漆
電池 12V40AH 12V40AH
保護板 10A充電放
控制器 MPPT 恒壓不恒流 10A 充電放，15V-45V電壓 組件不能超過180W
光伏板接頭 GX20 航空接頭1 個 電流10A太陽能便攜式直流發電系統規格書
Solar portable dc power system specification
12V 輸出接頭 DC12V接頭 4個 電流 2A
24V 輸出接頭 GX16 航空接頭1 個 電流 5A
燈泡 12V恒流 LED燈 3個 6W 6W
線材及輔料 太陽能板連接線 電流10A
升壓模塊 DC12V--DC24V 電流 5A **大功率 120W
降壓模塊 DC12V--DC5V 電流 3A **大功率15W
Product mode 產品名稱 12V40Ah
Outline L*W*H(mm)外形尺寸 400*380*40 mm
Outcasing 外殼材質 鐵殼 iron
Rating Voltage 額定電壓 12V（3S)
Capacity 額定容量 40Ah
End of DischargeVoltage
放電截止電壓 9.0V
End of chargeVoltage
充電截止電壓 12.6 V
Standard Charging Current
標準充電電流 8 A
Max Charging Current
**大充電電流 10 A
Standard Discharging Current
標準放電電流A
8 A
Max Discharging Current
**大放電電流A
10 A
Controll Mode 控制方式 Series control 充電為 MPPT脈寬調制
Charging Mode 充電方式 Series charging 串聯式 MPPT 充電
Weight 重量kg Kg
Cycle Life 循環壽命（25℃） 500 次（≧80%，95%DOD）
Max power of LED lightts
LED **大負載 ≤40W
Operating
Temperature
工作溫度
Charging 充電 0℃~45℃
Discharging 放電 -20℃~45℃太陽能便攜式直流發電系統規格書
Solar portable dc power system specification
Storage Temperature
儲存條件
Storage capacity should be 40%~50% full charge capacity；charging and
diacharging interval 2 months
溫度0~35℃，濕度 10-85%，40~50%電量，每 2 月充放電一次.
High temperature performance
高溫性能 60℃ , **, efficent ofcharging and diacharging
Low temperature performance
低溫性能 -20℃ , 60%, efficent ofcharging and diacharging
3 BOM of the battery 電池組成
No. 編
號 Item 項目 Type 類型 Quantity 數量 Remark 備注
1 Li-ion battery 鋰電池組 12V40Ah 1
2 Li-ion controller 鋰電型控制器 12V10A 1 MPPT
3 Shell 外殼 TKB-1240 1 IP65
4 Input solar connector 2 Solar panel
5 Output load connector 1 LED lamp
4 Others 其他注意事項
四.1 Shipment 運輸
The battery should be packed in cartons .The violent vibration,impaction or squeezing should be avoided in the
transport process; neither is exposed in the sunlight nor rain. The batteries shall be shipped by normal
transportation such as by road, by train, by ocean or by air.
電池應包裝成箱進行運輸，在運輸過程中應防止劇烈振動、沖擊或擠壓，防止日曬雨淋，應適用汽車、火車、輪船、
飛機等普通運輸工具。
2 Storage 貯存
Battery optimal storage temperature range: 0~35 ℃, humidity range: 10-85%, and contains 30%~50% power,
every 2 months for battery a fill electric charge or discharge cycle
電池組**的儲存溫度范圍為：0~35℃，濕度范圍為：10-85%，并含有30%~50%電量，每2 個月對電池進行一次補電或
者放電充電循環；

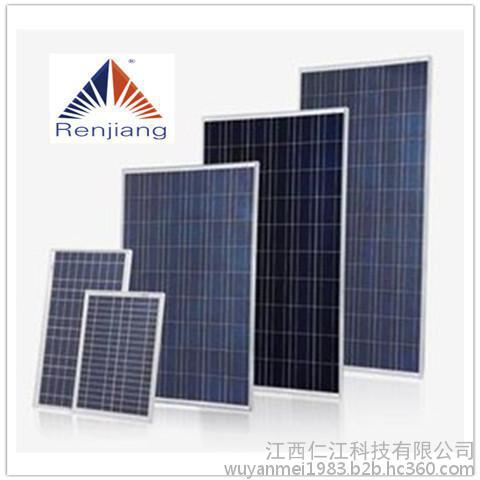

電池板可選：單晶（多晶）硅太陽能電池板功率有5-180W等多種型號。（部分大宗貨可按客戶需求訂制）

適用范圍

1.用戶太陽能電源：（1）小型電源如照明、電視、收錄機等，（2）家庭屋頂并網發電系統；（3）光伏水泵：解決無電地區的深水井飲用、灌溉。

2. 交通領域：如航標燈、交通/鐵路信號燈、交通警示/標志燈、宇翔路燈、高空障礙燈、高速公路/鐵路無線電話亭、無人值守道班供電等

3.家庭燈具電源：如庭院燈、路燈、手提燈、登山燈、垂釣燈、黑光燈、割膠燈、節能燈等。

4.光伏電站：獨立光伏電站、風光（柴）互補電站、各種大型停車廠充電站等。

5太陽能建筑：將太陽能發電與建筑材料相結合，使得未來的大型建筑實現電力自給，是未來一大發展方向。

【溫馨提示】：以上產品圖片及屬性僅供參考，詳情了解請來電咨詢（鄔小姐18818872239)
