一.產品特點
1.充電運算模式為MPPT，轉換效率高達99%，可比使用傳統的控制器節約30%-60%的太陽能發電板；
2.高效率MPPT運算方案，并采用TI28035芯片，使太陽能發電板利用率為99%；
3.智能設計，可在線升級，客戶終生享受升級服務；
4.產品符合2002/95/EC環保要求，沒有鎘，氫化物和氟化物等；
5.采用的元器件均為品牌，耐高溫不低于105攝氏度，理論設計壽命10年；
6.充電方式：三階充（恒流，恒壓，浮充）；
7.12V/24V/48V/96V系統自動識別，方便客戶使用；
8.太陽能發電板輸入的工作電壓范圍大，12V/24V/48V系統***大為DC150V，96V系統***大DC輸入電壓為300V；
9.客戶可自行選擇4大類常用電池（密封鉛酸電瓶，排放式電瓶，膠體電瓶，鎳鎘電瓶）充電，并且可以自定義為其他種類的電池充電；
10.LCE和LED顯示各種參數，如型號，PV輸入電壓，電池類型，電池電壓，充電電流，充電功率，工作狀態等，還可以為客戶添加公司名稱，網址等；
11.RS232通訊，可提供通訊協議，方便客戶統一集成管理；
12.提供專業的11國語言上微機軟件，顯示了系統的整個工作狀態和工作參數；
13.可擴展局域網遠程控制；

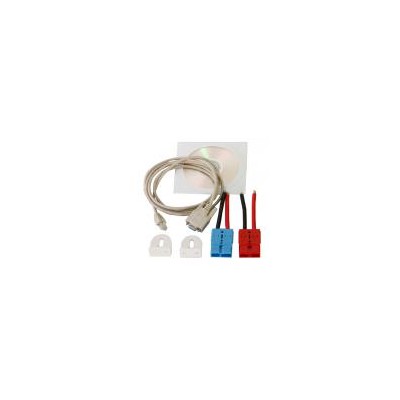

14.整機配套：整機+光盤（上微機軟件）+通訊線+說明書+安德森端子；
15.產品通過CE,ROHS,FCC,PSE認證，可配合客戶通過各項認證；
16.正常保修期二年，并且可提供3-10年延長保修服務；
二. 產品參數
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| 充電模式 | MPPT自動***大功率電跟蹤 | MPPT自動***大功率電跟蹤 |
| 充電方式 | 三階充：恒流，恒壓，浮充 | 三階充：恒流，恒壓，浮充 |
| 系統類型 | DC12V/24V/48V/96V自動識別 | DC12V/24V/48V/96V自動識別 |
| 12V系統識別電壓 | DC9V-DC15V | DC9V-DC15V |
| 24V系統識別電壓 | DC18V-DC30V | DC18V-DC30V |
| 48V系統識別電壓 | DC36V-DC60V | DC36V-DC60V |
| 軟啟動時間 | 小于或等于10s | 小于或等于10s |
| 動態響應恢復時間 | 500us | 500us |
| 整機效率 | 大于或等于96.5%； 小于或等于99.0%； | 大于或等于96.5%； 小于或等于99.0%； |
| 光伏組件利用率 | 大于或等于99.0%； | 大于或等于99.0%； |
三.產品輸入特性
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| MPPT12V工作電壓及范圍 | DC18V-DC150V | DC18V-DC150V |
| MPPT24V工作電壓及范圍 | DC34V-DC150V | DC34V-DC150V |
| MPPT48V工作電壓及范圍 | DC65V-DC150V | DC65V-DC150V |
| 12V系統輸入低壓保護點 | DC16V | DC16V |
| 24V系統輸入低壓保護點 | DC30V | DC30V |
| 48V系統輸入低壓保護點 | DC60V | DC60V |
| 12V系統輸入低壓恢復點 | DC22V | DC22V |
| 24V系統輸入低壓恢復點 | DC34V | DC34V |
| 48V系統輸入低壓恢復點 | DC65V | DC65V |
| 12V/24V/48V***高極限輸入電壓 | DC160V | DC160V |
| 12V/24V/48V輸入過壓保護點 | DC150V | DC150V |
| 12V/24V/48V輸入過壓恢復點 | DC145V | DC145V |
| 12V系統***大太陽能板輸入功率 | 280W | 450W |
| 24V系統***大太陽能板輸入功率 | 560W | 850W |
| 48V系統***大太陽能板輸入功率 | 1120W | 1700W |
四.產品輸出特性
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
可選擇的電池類型（默認為GEL膠體電池） 12V/24V/48V系統 | 密封鉛酸電池，排放式電池，膠體電池，鎳鎘電池； （還可以自定義為其他種類的電池充電） | 密封鉛酸電池，排放式電池，膠體電池，鎳鎘電池； （還可以自定義為其他種類的電池充電） |
| 恒壓電壓（12V/24V/48V系統） | 請參考電池類型的充電電壓參數表 | 請參考電池類型的充電電壓參數表 |
| 浮充電壓（ 12V/24V/48V系統 ） | ||
| 12V系統過充保護電壓 | 14.6V | 14.6V |
| 24V系統過充保護電壓 | 29.2V | 29.2V |
| 48V系統過充保護電壓 | 58.4V | 58.4V |
| 輸出額定電流（ 12V/24V/48V系統 ） | 40A | 50A |
| 限流保護（ 12V/24V/48V系統 ） | 44A | 55A |
| 溫度系數（ 12V/24V/48V系統 ） | 正負0.02%每攝氏度 | 正負0.02%每攝氏度 |
| 溫度自動補償（ 12V/24V/48V系統 ） | 14.2V-（***高溫度-25度）*0.3 | 14.2V-（***高溫度-25度）*0.3 |
| 輸出電壓紋波峰-峰值（ 12V/24V/48V系統 ） | 200mv | 200mv |
| 輸出穩壓精度（ 12V/24V/48V系統 ） | 小于或等于正負1.5% | 小于或等于正負1.5% |
五.產品顯示
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| LCD顯示 | 輸入，輸出參數及輸出總功率等 （詳見LCD顯示說明） | 輸入，輸出參數及輸出總功率等 （詳見LCD顯示說明） |
| LED顯示 | 三個指示燈：故障指示燈，充電指示燈，電源指示燈 （詳見LED顯示說明） | 三個指示燈：故障指示燈，充電指示燈，電源指示燈 （詳見LED顯示說明） |
| PC上微機（通信端口） | RS232（配套）或局域網（可選） | RS232（配套）或局域網（可選） |
六.保護功能
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| 輸入低壓保護 | 參見輸入特性 | 參見輸入特性 |
| 輸入高壓保護 | 參見輸入特性 | 參見輸入特性 |
| 輸入極性反接保護 | 有 | 有 |
| 輸出過壓保護 | 參見輸出特性 | 參見輸出特性 |
| 輸出極性反接保護 | 有 | 有 |
| 短路保護 | 可長期短路，短路故障消除后可自恢復 | 可長期短路，短路故障消除后可自恢復 |
| 溫度保護 | 95攝氏度 | 95攝氏度 |
| 溫升保護 | 85攝氏度以上，減少功率輸出，每度減少3A | 85攝氏度以上，減少功率輸出，每度減少3A |
七.其他參數
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| 音響噪聲 | 小于或等于40DB | 小于或等于40DB |
| 散熱方式 | 強迫風冷，風扇轉速由溫度調節，內部溫度較低時，風扇緩慢運轉或停止；控制器停止工作時，風扇停止運轉 | 強迫風冷，風扇轉速由溫度調節，內部溫度較低時，風扇緩慢運轉或停止；控制器停止工作時，風扇停止運轉 |
| 元器件 | 進口材料，符合歐盟標準，所有溫度選擇的電解電容額定溫度都不低于105攝氏度 | 進口材料，符合歐盟標準，所有溫度選擇的電解電容額定溫度都不低于105攝氏度 |
| 氣味 | 不產生異味或有害健康的氣味 | 不產生異味或有害健康的氣味 |
| 環保要求 | 滿足2002/95/EC; 沒有鎘，氫化物和氟化物 | 滿足2002/95/EC; 沒有鎘，氫化物和氟化物 |
八.產品屬性
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| 尺寸DxWxH(mm) | 270*185*90 | 270*185*90 |
| 包裝尺寸 | 330*245*150 | 330*245*150 |
| 凈重 | 3 | 3 |
| 毛重 | 3.6 | 3.6 |
| 顏色 | 藍色/綠色（可選） | 藍色/綠色（可選） |
| 安全等級 | CE,PSE,FCC,EMC | CE,PSE,FCC,EMC |
| 電磁兼容性 | EN61000 | EN61000 |
| 機械防護類型 | IP21 | IP21 |
九.環境要求
MPPT控制器型號：I-P-Smart1 DC12V/24V/48V系統 | 40A | 50A |
|---|---|---|
| 濕度 | 0-90%RH(不會結露） | 0-90%RH(不會結露） |
| 海拔高度 | 0-3000m | 0-3000m |
| 環境溫度 | -20度—+40度 | -20度—+40度 |
| 儲存溫度 | -40度—+75度 | -40度—+75度 |
| 大氣氣壓 | 70-106kPa | 70-106kPa |
十.備注
以上為產品的標準參數，如有改動恕不通知。
