一、家庭光伏并網系統簡介

1、家庭并網：

   家庭并網光伏供電系統是利用太陽能電池將太陽能直接轉化為電能的一種小型家庭并網型發電系統，適應于城市和農村家庭供電。在有太陽光照射時，光伏供電系統向電網發電，而在陰雨天或夜晚光伏供電系統不能滿足負載需要時又從電網買電，電網進行補充供電已確保家庭的穩定供電。而當光伏發電量過剩時，又可將多余的發電量送回電網，以確保再生能源的***大化利用；另外，當電網因故障出現停電時，又可由太陽能獨立供電。在并網光伏系統中***需要關心的問題就是如何選擇***佳的傾角使太陽電池組件全年的發電量***大，***佳傾角的選擇都是需要根據實際情況進行考慮，需要考慮太陽電池組件安裝地點的限制。

2、系統構成：

   家庭并網光伏供電系統主要光伏電池組件方陣、并網逆變器和配電箱（測試儀表和計算機監控等電力電子設備）等三部分組成。

（1）光伏電池組件方陣：由太陽電池組件（也稱光伏電池組件）按照系統需求串、并聯而成，在太陽光照射下將太陽能直接轉化為直流電，它是太陽能光伏系統的核心部件。

（2）并網逆變器則將直流電轉化為能直接并網的交流電，并能根據光伏電能的大小自動功率跟蹤（MPPT）；

（3）配電箱則主要是將逆變器輸出的交流電接入家庭低壓電網，并配有相應的計量、顯示儀表以及自我保護、電網保護、負載保護。

二、優勢

      太陽能光伏發電的過程沒有機械轉動部件也不消耗燃料，并且不排放包括溫室氣體在內的任何物質，具有無噪聲、無污染的特點；太陽能資源沒有地域限制，分布廣泛且取之不盡，用之不竭。

      1)、太陽能資源取之不盡，用之不竭，照耀到地球上的太陽能要比人類當前耗費的能量大6000倍。并且太陽能在地球上散布普遍，只需有光照的當?shù)鼐涂梢赃\用光伏發電系統，不受地區、海拔等要素的限制。

      2)、太陽能資源到處可得，可就近供電。不用長間隔保送，防止了長間隔輸電線路所形成的電能損掉，還也節流了輸電成本。這還也為家用太陽能發電系統在輸電不方便的西部大規劃運用供應了前提。

      3)、太陽能光伏發電的能量轉換進程簡略，是直接從光子到電子的轉換，沒有中心進程(如熱能轉換為機械能，機械能轉換為電磁能等)和機械活動，不存在機械磨損。依據熱力學剖析，光伏發電具有很高的理論發電效率，可達80%以上，技術開拓潛力宏大。

      4)、太陽能光伏發電自身不運用燃料，不排放包括溫室氣體和其他廢氣在內的任何物質，不污染空氣，不發生噪聲，對情況友愛，不會蒙受能源危機或燃料市場不不變而形成的沖擊，是真正綠色環保的新型可再生能源。

      5)、太陽能光伏發電進程無需冷卻水，可以裝置在沒有水的荒涼沙漠上。光伏發電還可以很便利地與修建物連系，組成光伏修建一體化發電系統，不需求獨自占地，可節流珍貴的地盤資源。

      6)、太陽能光伏發電無機械傳動部件，操作、維護簡略，運轉不變牢靠。一套光伏發電系統只需有太陽能電池組件就能發電，加之主動節制技術的普遍采用，根本上可完成無人值守，維護成本低。

      7)、太陽能光伏發電任務功能不變牢靠，運用壽命(30年以上)。晶體硅太陽能電池壽命可達20~35年。在光伏發電系統中，只需設計合理、造型恰當，蓄電池的壽命也可長達10~15年。

      8)、太陽能電池組件構造簡略，體積小，分量輕，便于運輸和裝置。光伏發電系統建立周期短，而用依據用電負荷容量可大可小，便利靈敏，極易組合、擴容。

三、詳細參數

3.1設備組成及報價

屋頂安裝

 地面安裝

3.2、光伏組件250W多晶硅電池組件性能參數

3.3、 光伏逆變器1KW并網逆變器基本參數

 性能特點：

     ·采用先進的IGBT功率模塊；

     ·***大功率點跟蹤（MPPT）效率＞99.9%；

     ·內置直流斷路開關；

     ·先進反孤島技術；

     ·模塊設計易安裝、操作及維修；

     ·高轉換效率、低溫升、低噪音、長壽命；

     ·多種語言液晶顯示。兼容多種通訊方式；

     ·寬范圍的MPPT輸入電壓范圍；

     ·完善的系統保護功能，高可靠性設計。

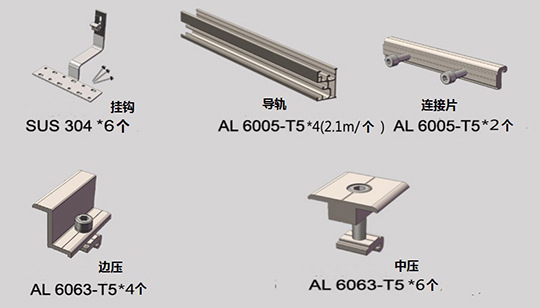

3.3、 1kw光伏支架系統及安裝

JINYO-1K系統適用于自身坡度不夠大需要增加太陽能組件安裝角度的屋頂。適用于羅馬瓦、魚鱗瓦、石板瓦等各種類型瓦片屋頂，可安裝任意規格的太陽能電池板。采用先進的模塊化設計，零部件通用配合性好，安裝方便，現場無需二次加工。

     安裝簡便：僅使用單一的安裝工具就可以將整套支架安裝完成；
     排水減沙：支架采用矩陣式流線型設計，真正做到排水減沙；
     應用廣泛：可根據客戶要求進行自由組合；
     耐腐蝕，抗風雪能力強 等等

     支架參數簡要：
     安裝地點：平面屋頂 安裝角度：按客戶要求 支撐導軌：鋁合金橫梁導軌
     風速：42m/s 雪壓：1.4kn/㎡ 質保：10年

3.4、光伏電氣系統接入方案
