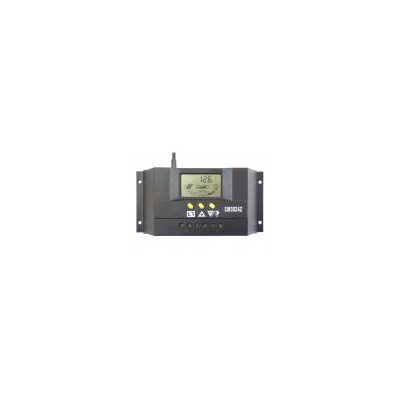

12/24V30A系列智能型太陽能充放電控制器
產品功能
CM系列太陽能控制器是一種智能型、多用途太陽能充放電控制器。該系列產品使用定制的LCD顯示屏，具有非常友好的人性化操作界面；各控制參數可靈活設定，充分滿足您不同的應用需求。CM系列太陽能控制器具有如下特點：
形象的LCD圖形符號，簡潔的按鍵操作，系統電壓等級自動識別，智能型PWM充電方式，自動溫度補償，可調節的充放電控制參數，可設置的負載工作模式，充放電安時數累計功能，遠程監控功能(需訂制)，蓄電池反向放電保護，蓄電池欠壓保護 蓄電池反接保，過載、短路保護
=安裝=
| 1.準備好相關工具及電纜。建議您選配合適的電纜，保證電流密度﹤4A/mm2這樣有利于減小線路壓降。推薦：30A用10mm2 電纜線。檢查安裝場所是否符合相關安全規定，請避免在潮濕、多塵、存在易燃易爆及腐蝕性氣體的場所安裝使用控制器。 2.將太陽能控制器固定安裝到垂直平面上，安裝孔徑及孔間距詳見第五節。為保證控制器良好的散熱條件，請在控制器上下方各預留10cm空間。 3.如“CM30安裝接線圖”所示，按順序將負載、蓄電池、太陽能電池板與控制器連接起來，注意保證負載、蓄電池、太陽能電池板的極性與控制器一致。 4.將外置式溫度傳感器探頭插入控制器左邊的溫度探頭接口，探頭放置在與蓄電池溫度相近的地方。（否則，控制器將對各控制參數進行錯誤的溫度補償。） 5.如帶有遠程監控功能，請將附送的通訊電纜一端插入控制器右邊的通訊端口，另一端連接到上位機。 |
|
