五、控制器指示燈對應的工作狀態
指示內容 | 狀態 | 功能 |
藍燈常亮 | 控制器正在放電或等待放電 | |
藍燈閃 | 亮半秒，滅半秒 | 輸出短路保護 |
亮一秒，滅一秒 | 蓄電池過放 | |
亮一秒，滅伍秒 | 放電完成，等待天亮 | |
紅燈常亮 | 正在充電 | |
紅燈亮一秒滅5秒 | 電池已充飽 | |
紫燈常亮 | 光伏板有電壓，但沒有充電 | |
紅燈紫燈交替亮 | 電池已接近充飽 | |

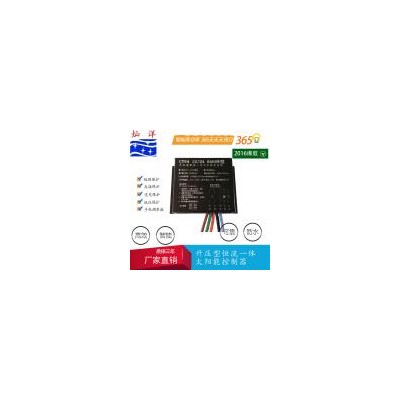

六、CY94 8A60W參數表
輸入電壓 | DC12V/24V |
輸出電壓 | 12V系統15-35V/24V系統電池電壓-35V |
自身功耗 | 靜態平均功耗約6.5mA |
***大充電電流 | 10A |
輸出電流 | 4個時段均可任意調節（100mA - 3000mA任意設置） |
***大輸出功率 | 30W或60W |
***大轉換效率 | 96% |
輸出電流精度誤差 | ∠3% |
***大可接電池板 | 175WP（12V系統） / 350WP（24V系統） |
承受***大電池板電壓 | DC55V |
工作環境溫度 | —35 ~ 60℃ |
充電模式 | PWM模式（追蹤電池板***大電流） |
工作模式 | 光控＋時控+恒流，四時段任意調節電流 |
參數設置 | 紅外遙控設置 |
蓄電池過充保護電壓 | 14.5V/29.0V（常溫） |
蓄電池欠壓保護 | 出廠設定為11.0V/22.0V |
退出欠壓保護 | 出廠設定為12.5V/25V |
開燈時光伏板電壓 | 出廠設定為5V |
控制器的重量 | 180g |
外殼材料 | 工業鑄鋁 |
控制器的外殼尺寸 | 85mm×67mm×21mm |
產品適用范圍 | 12V/24V太陽能LED路燈控制系統 |
防護等級 | 全防水IP68 |
設計壽命 | 5-10萬小時 |
