一、規格型號
規格 | 型號 | 說明 |
DC12V-AC110V/220V | 500W～3KW | 逆變輸出：50HZ 、 60HZ 供電方式：市電旁路優先 、逆變優先 以上兩種方式面板可設置 |
DC24V-AC110V/220V | ||
DC48V-AC110V/220V | ||
DC72V-AC110V/220V |

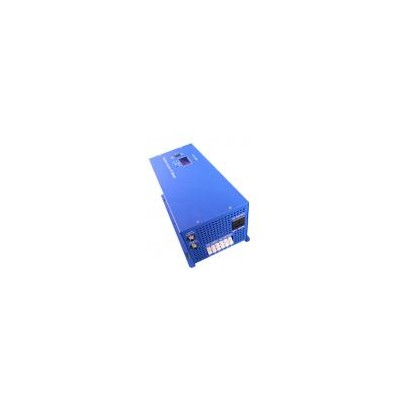

外觀尺寸: （長）425*（寬）225*（高）188
占用空間尺寸：（長）475*（寬）225*（高）188
二、技術參數
功率規格 | 500W～3KW | ||
直 流 輸 入 | 額定電壓規格 | DC12/24/48/72V-AC220V | DC12/24/48/72V-AC110V |
工作電壓范圍 | 10V-16V (DC12V電源) 20V-32V (DC24V電源) 40V-64V (DC48V電源) 60V-96V (DC72V電源) | ||
低壓警告 | 10.5Vdc ± 0.3Vdc （12V） 21.0Vdc ± 0.6Vdc （24V） 42.0Vdc ± 1.2Vdc （48V） 63.0vdc ± 1.8Vdc （72V） | ||
低壓斷電 | 10.0Vdc ± 0.3Vdc （12V） 20.0Vdc ± 0.6Vdc （24V） 40.0Vdc ± 1.2Vdc （48V） 60.0Vdc ± 1.8Vdc （72V） | ||
低壓恢復 | 12.0Vdc ± 0.3Vdc (12V) 24.0Vdc ± 0.3Vdc (24V) 48.0Vdc ± 0.3Vdc (48V) 72.0Vdc ± 0.3Vdc (72V) | ||
高壓警告及斷電 | 16Vdc ± 0.3Vdc （12V） 32Vdc ± 0.6Vdc （24V） 64Vdc ± 1.2Vdc （48V） 96Vdc ± 1.8Vdc （72V） | ||
高壓恢復 | 15.5Vdc ± 0.3Vdc （12V） 31.0Vdc ± 0.6Vdc （24V） 62.0Vdc ± 1.2Vdc （48V） 93.0Vdc ± 1.8Vdc （72V） | ||
逆變效率 | ≥90% | ||
交 流 輸 入 | 額定電壓 | 220VAC系統 | 110VAC系統 |
額定輸入電壓 | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |
低壓關斷點 | 170Vac±4% | 85Vac±4% | |
低壓恢復點 | 184Vac ±4% | 92Vac ±4% | |
高壓關斷點 | 263Vac±4% | 132Vac±4% | |
高壓恢復點 | 253Vac±4% | 127Vac±4% | |
市電充電規則 | 恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段) | ||
轉換時間 | <8ms | ||
逆變輸出 | 額定輸出電壓 (V) | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac |
輸出電壓范圍 | ±10% rms | ||
額定輸出頻率(Hz) | 50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可選擇) | ||
功率因數 | 1.0 | ||
輸出波形 | 純正弦波 | ||
波形失真率( THD ) | ≤3%( 線性負載 ) | ||
動態響應( 0～100% ) | 5% | ||
峰值系數( CF ) | 3:1 | ||
過載保護 (SMPS load) | (110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓 (125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓 (負載量>150%) ±10% ：20秒鐘后斷開輸出電壓 | ||
其 它 | 正常開機空耗 | 小于額定功率的3% | |
安全認證 | CE(EN62040-1) EMC ：EN62040-2, C2 | ||
通訊接口 | RS232 | ||
冷卻 | 變速溫控風扇（要在通風條件下） | ||
噪音( dB、1米 ) | ＜60dB | ||
環境溫度( ℃ ) | 工作( -10～+45℃ )，存儲( -20～+55℃ ) | ||
使用環境濕度 | 0-95%相對濕度（不結露） | ||
使用海拔( m ) | ≤5000( 超過1000米，降額使用 ) | ||
告警方式 | 蜂鳴器聲音告警 | ||
保護功能 | 過欠壓，高溫，短路，過流及過載保護等 | ||
防護等級 | IP20 / 可定制 | ||
