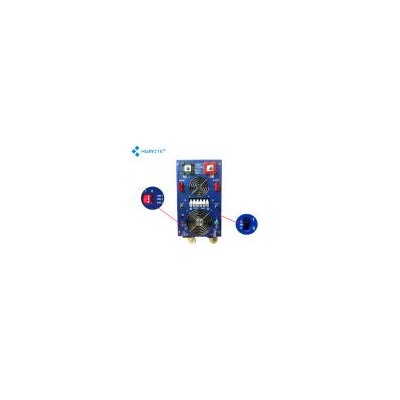

HET-HV3000W 系列
一、產品概況
HET-HV 系列純正弦波逆變器集合逆變器，充電機和自動交流轉換開關為一體
的多功能逆變器，***高轉換效率達85%-88%以上。
由于其獨特的功能，使得其成為目前市場上***先進的逆變器和充電機。特性有功
率因素校正，多階段智能充電和純正弦波輸出，并帶有空前的峰值功率以滿足感
性負載的電力需求而不危及設備本身。對于常規機，當市電交流電切斷（或超出可接受范圍），轉換繼電器斷開，負載能夠自動的被轉換到逆變器輸出端。一
旦市電交流電恢復，繼電器接通，負載能夠自動的重新由市電交流電驅動。
HET-HV 系列配有高達90A 的充電器（不同型號電流會有所不同）。
過載容量為300%連續輸出可達20 秒，能夠有效的保護工具和設備。
另外一個重要的特性是逆變器能夠隨客戶要求通過一個DIP 開關來實現電池優
先功能。在可再生能源系統中，該功能能夠***大限度提取電池里的電能。
因此，HET-HV 純正弦波系列逆變器適用于可再生能源系統，公用事業，房車，
各類改裝車輛，海洋和應急應用。我司系列逆變器有帶遠程通信控制體系功能，除了控制面板之外，還可以由遠程
控制面板進行控制。遠程控制面板由直流端RJ11 接口引出，用電話線連接。
二、產品特點：
1 專業離網太陽能系統解決方案
2 逆變電源/交流充電機/繼電器切換/PWM 太陽能控制器
3 純正弦波輸出適用于各種負載
4 具有低功率節能模式
5 太陽能發電與市電供電相互自由切換
6 內置12V/24V/48V/40A 和60A 太陽能充電控制器
7 內含繼電器切換和AC/DC 斷路器
8 先進的微處理控制系統
9 輸入反接/欠壓/過壓/短路/過載/超溫等多重保護
10 遠程控制RJ11 和RS-232 接口（可選）
11 MPPT 控制器
充電器主要有三個充電階段：
恒流充電階段：如果輸入交流電, 充電器將以***大恒定電流運行直到恒壓階段.
軟件計時器將計算從交流電開始,直達充電器達到恒壓0.3V. 然而把這個時間記
做T0, T0×10 = T1.
恒壓充電階段: 從T1 開始計時;充電器將保持恒定電壓模式,直到T1 計時完成.
然后電壓降到浮充電壓. 定時器的***小時間時1 小時,***大時間為12 小時.
浮充階段: 在浮充階段,電壓將保持在浮充電壓. 如果重新連上交流電,電壓將降
到12Vdc/24Vdc 以下, 充電器將重新開始以上循環.如果充電器保持浮充狀態10
天,充電器將重新開始循環..
電氣參數（25℃溫度下）
額定電壓12V 24V
額定充電電流60A
額定輸出電流15A
自身?yè)p耗At idle < 10mA
恒流電壓14.5V(default) 29.0V(default)
浮充電壓13.5V(default) 27.0V(default)
均充電壓14.0V(default) 28.0V(default)
過壓切斷14.8V 29.6V
過壓回復13.6V 27.2V
低壓切斷10.8 V(default) 21.6V(default)
切壓回復12.3V 24.6V
工作溫度0-40℃(滿功率) 40－60℃(降容量)
端子連線規格#8AWG
HV 系列逆變器中內置有***大功率點跟蹤（MPPT）功能的太陽能充電器.
三、產品參數：
交流輸出
型號HET-HV
HV-3000W-112 HV-3000W-124 HV-3000W-148
HV-3000W-212 HV-3000W-224 HV-3000W-248
輸出功率3000W
沖擊功率9000W（≤20S）
輸出頻率50/60Hz±0.5%
輸出波形純正弦波（失真率＜5%）
功率因素COSθ-90º～COSθ+90º
滿載效率85% 86% 88% 85% 87% 90%
直流輸入
輸入電壓12VDC 24VDC 48VDC 12VDC 24VDC 48VDC
電壓范圍
10.0～16.0VDC 20.0～32.0VDC 40.0～64.0VDC 10.0～16.0VDC 20.0～32.0VDC
42.0~64.0VDC
故障指示紅燈預警和蜂鳴報警
遠程控制RJ11/RS-232（可選）
市電充電輸入電壓90～135VAC/164～243VAC
輸出電壓恒充（14.0～15.1V），浮充(13.3～13.8V),(*2for 24vdc,for48vdc)
過充保護15.7V for 12(*2for 24vdc,*4for 48vdc)
充電電流70A 35A 20A 70A 35A 20A
太陽能充
電
額定電壓12V/24VV/48VDC
額定充電電
流
40A/60A
直流負載電
流（***大）
15A
輸入光伏電
壓
15～55VDC/60～96VDC
太陽能充電
模式
低壓保護(12V) 高壓保護(12V) (*2for 24vdc,for48vdc)
11.0 14.0 旋鈕定位*7*
10.5 13.5 旋鈕定位*8*
10.0 13.0 旋鈕定位*9*
溫度平衡-13.2mv/℃(*2for 24vdc,for48vdc)
旁路
切換時間＜8ms
輸入波形市電或發電機（正弦波）
***大旁路電
流
30A(35A 報警）
工作溫度20～90%RH
安規和EMI UL458 LVD(EN60950)
工作溫度-20～50℃
儲存溫度-30～70℃
冷卻溫度控制冷卻風扇
尺寸 598MM*218MM*179MM
重量(Kg) 29
