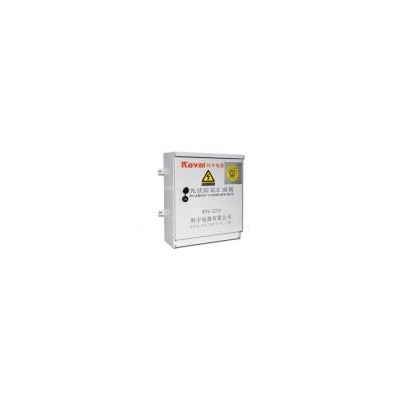

產品概述：匯流箱是指用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流箱，在光伏匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。
匯流箱固定：匯流箱需要安裝固定在室內或室外合適場所，可由箱體兩邊的4個螺釘固定孔固定。
匯流箱開箱：匯流箱蓋面可以由箱體左邊的鎖扣打開。方法是插入開箱鑰匙并向右轉動90度，打開鎖扣即可開箱。
匯流箱接線孔：匯流箱接線孔位于底蓋，導線可以由箱體底部的接線孔插入?yún)R流箱內部，并由緊固螺帽鎖緊。方法是松開緊固螺帽，插入導線并連接好內部，再緊固螺帽鎖緊。
匯流箱內部主要連接部件：檢測單元、自供電源、避雷器、斷路器、光伏電池組正負極接入熔斷器、RS485接線端子、匯流箱大地接線端子（可定制）
匯流箱外部線路連接：
（1）.外部1-8路光伏電池正極接線頭穿過匯流箱底部的光伏電池正極緊固螺孔后插入正極保險絲輸入孔，固定相應的螺孔，再緊固相應的螺帽鎖緊
（2）.外部1-8路光伏電池負極接線頭穿過匯流箱底部的光伏電池負極緊固螺孔后插入正極保險絲輸入孔，固定相應的螺孔，再緊固相應的螺帽鎖緊
（3）.外部RS485接線頭穿過匯流箱底部的RS485緊固螺孔后插入RS485接線柱，固定相應的螺釘，再緊固相應的螺帽鎖緊。
（4）.外部匯流正極、負極、大地接線頭穿過匯流箱底部的匯流正極、負極、大地緊固螺孔后插入?yún)R流正極、負極、大地接線孔，固定相應的螺釘，再緊固相應的螺帽鎖緊。
參數設置：
按Entor進行參數設置
在修改參數前，必須通過密碼校驗，密碼固定為“111”
在修改參數步驟分如下：
1）.按Enter鍵，進入?yún)?shù)修改狀態。
2）.操作左右或上下鍵修改參數值
3）.按Enter鍵，確認修改值
4）.選擇“SAvE”項，按Enter，保存設置，設置生效
Pass：默認值為000，輸入密碼111進入，操作步驟為：Enter鍵，顯示000，依次按Enter，左右，上下鍵，修改為001，重復操作左右，上下鍵，將密碼改為111，按Enter鍵，進入設備地址設置。
Addr：設備地址，默認值為001，可通過左右鍵進行更改。
按左右翻頁鍵，進入波特率設置
bAUd：設備波特率，1200/2400/4800/9600（默認9600）。按左右翻頁鍵，進入測試。
CS：測試，按Enter，數碼管顯示全亮，表示顯示無故障。按左右翻頁鍵，進入保存配置。
SAvE：保存設置。按左右翻頁鍵，進入返回配置
rETUrn：放回配置
技術參數：
***大接入路數：8
環境溫度：-25~+40℃
環境濕度：0~90%
工作海拔：3000米級
保險絲：每路正負極分別接光伏專用保險絲
避雷器：匯流正負極分別接光伏專用避雷器
斷路器：匯流正負極分別接光伏專用斷流器
匯流箱體設計：箱體封閉式設計，防靜電、防震、防塵、防銹、防雨水滲漏、阻燃
匯流箱體散熱：箱體自然散熱
匯流箱體防雷：匯流箱體接地防雷
絕緣性：輸入對地、輸出對地、
系統響應時間：1秒
工作電源：使用內部匯流直流電源
測試精度：光伏電池測量精度0.5級，外部模擬量0.2級
RS485通訊：RS485+磁隔離/Modbus-RTU協議，4800/9600/19200/38400bqs
機殼防水等級：IP65，室內室外安裝使用
