產品詳情
| 產品介紹 |
HXM1型系列PZ30照明配電箱是我公司***具市場性的產品，完全符合GB7251.3等國家標準。外形美觀、安全可靠，廣泛用于工廠、賓館、商場、住宅等各類場所。
PZ30配電箱殼體采用1.2mm厚優質鍍鋅鋼板折彎點焊組成，噴涂色彩美觀的粉末涂料，配用觀察箱內元件的透明面蓋，造型美觀大方。由于它的完美設計和很小的外形尺寸，配電箱可以很容易地安裝在靠近各自的負載中心和主要負載的地方。
PZ30配電箱殼體可安裝ABB、西門子、海格、施耐德、金鐘默勒等系列的微型斷路器，安裝導軌及元件與殼體之間采用獨特的連接方式（他們能滿足1~2根導軌的安裝，每根導軌可安裝10~18個模數）縮小配電箱的體積，降低成本。
照明配電箱的主斷路器的下端一般采用匯流排鏈接，匯流排由本公司提供，但客戶需提供每個箱子的系統圖，如果客戶沒有提供線路圖，則下端的連接線由客戶自備，配電箱內配有輸出回路——對應的中性線端子和接地保護端子。
PZ30照明配電箱殼體標準規格分別為10P、12P、15P、18P、20P、24P、30P、36P、40P，每單極開關占一位，在此范圍以外按非標制作。
| 技術參數 |
額定電壓：~380V/~220V
分段能力：10KA
額定電流：≤63A
防護等級：IP30
| 使用環境 |
HXM1配電箱安裝地點海拔不超過2500米；
周圍介質溫度為-20℃~+40℃；
空氣相對濕度年平均不大于90%；
無劇烈震動，沖擊和顛簸的場所；
無爆炸危險場所，且介質中無足以腐蝕5金屬和破壞絕緣的氣體和導電物體；

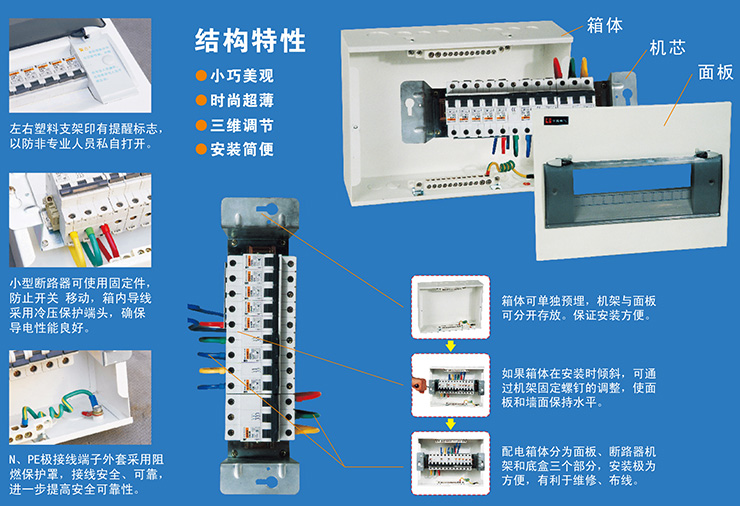

| 結構特性 |

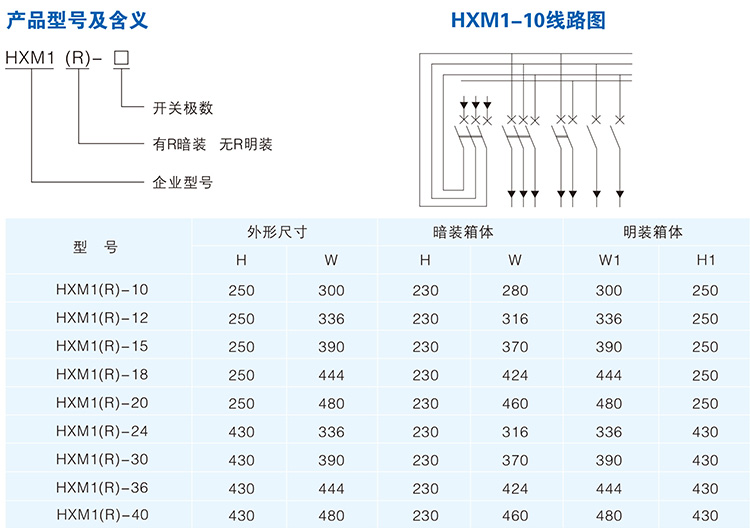

| 箱體示意圖 |
