產品介紹

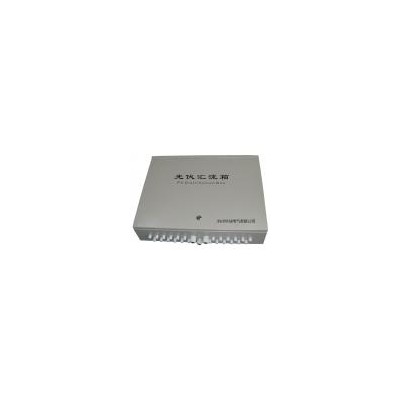

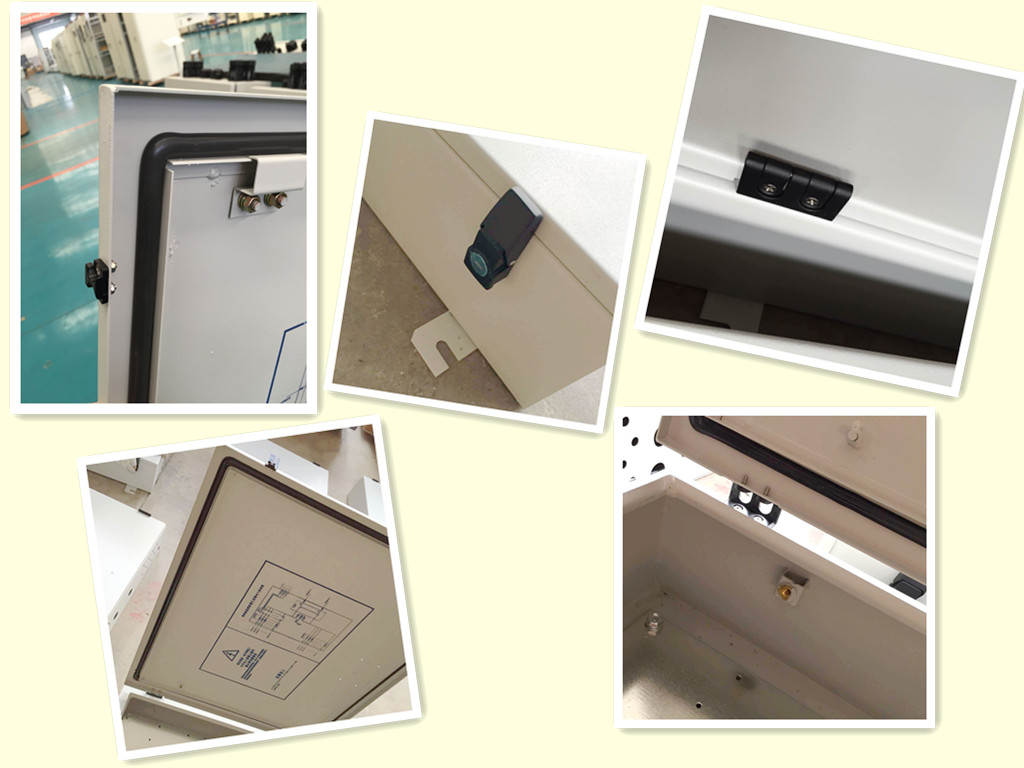

    在太陽能光伏發電系統中會使用到匯流箱，又名太陽能匯流配電箱，太陽能光伏匯流配電箱，光伏陣列防雷匯流配電箱，太陽能發電匯流配電箱，光伏發電匯流配電箱，光伏防雷匯流配電箱。

    在太陽能光伏發電系統中，為了減少太陽能光伏電池陣列與逆變器之間的連線使用到匯流配電箱。結合多年防雷系統設計經驗，研制出了多種開號匯流箱。用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏陣列，然后再將若干個光伏陣列并聯接入光伏匯流防雷箱，在光伏防雷匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。為了提高系統的可靠性和實用性，在光伏防雷匯流箱里配置了光伏專用直流防雷模塊、直流熔斷器和斷路器等，方便用戶及時準確的掌握光伏電池的工作情況，保證太陽能光伏發電系統發揮***大功效。

技術參數

技術參數

輸入范圍   DC 0~±12A

反應時間   1s

測量精度   光伏電池測量0.5級、外部模擬量0.2級

溫度系數   300ppm/℃

RS485通訊  RS485/ModBus-RTU協議，4800/9600/19200/38400bps

           附加功能

繼電器輸出 2組常開5A/AC250V（5A/DC 30V）

開關量輸入 3組外部狀態輸入（光耦或無源接點方式）

模擬量輸入 PT100、DC 0(4)~20mA、DC 0~10V

           通用技術參數

溫度/濕度  工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所

海拔       ≤2000m

絕緣電阻   ≥100MΩ

工頻耐壓   電源//光伏輸入//繼電器輸出//通訊//光電池電壓輸入--AC 2.5kV/1min（注）

           傳感器輸入+開關量輸入//通訊--DC1kV/1min

           注：當選擇DC24V電源供電時，開關量輸入供電將直接使用外部DC24V供電

輔助電源   AC85V～265V或DC300～880V 或DC24V(±10%)

光伏匯流箱設計安裝注意事項

光伏匯流箱設計的一般正常使用環境條件為：

a） 使用環境溫度：-25℃～+55℃（無陽光直射）；相對濕度≤95%，無凝露；

b） 符合GB 7251.1中6.1.2.3 中污染等級≤3 的規定；

c） 海拔高度≤2000m；

d） 無劇烈震動沖擊, 垂直傾斜度≤5º；

e） 空氣中應不含有腐蝕性及爆炸性微粒和氣體。

白天安裝光伏組件時，應用不透光的材料遮住光伏組件，否則在太陽光下，光伏組件會產生很高的電壓，可能導致電擊危險。

保險絲承受來自逆變器和光伏陣列的高壓。嚴禁在工作時觸碰保險絲。檢查和更換保險絲前必須將直流斷路器斷開，但注意此時直流斷路器的所有端子仍會有高壓，必須更換與原型號相同等級的熔絲。
