一、產品概述：

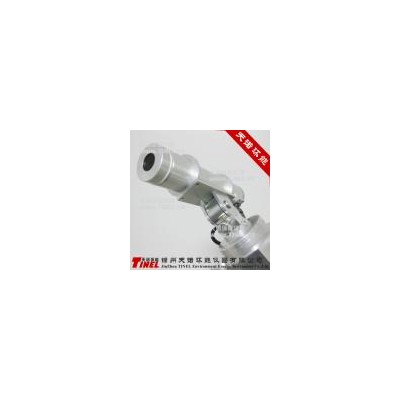

  TBS-320全自動跟蹤太陽直接輻射儀由天諾環能自主研發生產，整機由全自動二維跟蹤系統和直接輻射表兩部分組成，用于自動跟蹤測量光譜范圍280nm-3000nm的太陽直接輻射量。全自動二維跟蹤系統采用精確的軌跡算法和先進的微機控制技術，可在一定的水平和垂直角度內自由旋轉跟蹤太陽，不受陰雨天氣影響，不需要人工操作干預，本產品是TBS-2型太陽直接輻射表（一維跟蹤）的全新升級換代產品。配套使用的直接輻射表在全自動跟蹤系統的配合下，可以精準的測量太陽能輻射量，可廣泛應用于太陽能光伏發電站、太陽能熱利用、氣象環境、農業林業、建筑節能、新能源研究等科研單位和領域。

二、功能原理：

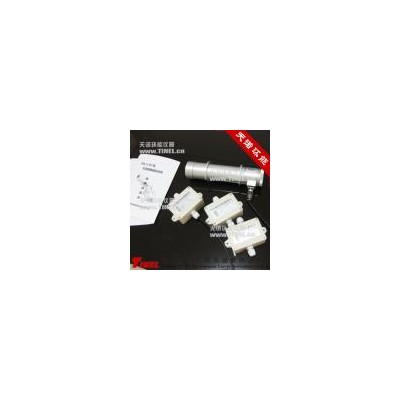

  TBS-320全自動跟蹤太陽直接輻射儀由跟蹤驅動器、精密電機、微處理器、直接輻射光筒、底座臺架、電源適配器、太陽光跟蹤定位傳感器等單元組成。全自動跟蹤系統采用二維跟蹤驅動方式，利用太陽光跟蹤平衡感應器和縱橫驅動微電子控制技術等自動跟蹤技術，結合軌跡算法和光點效應自動調整，驅動跟蹤系統實時追蹤太陽運轉，使直接輻射表光筒垂直于太陽光線照射角度，從而達到輻射感應面完全接收的效果。直接輻射光筒由安裝底座、石英玻璃片、光欄、內筒、熱電堆感應面、干燥劑、信號輸出接口等組成。太陽光感應模塊是采用繞線電鍍式多結點熱電堆，其表面涂有低反射、高吸收率的3M黑色無光涂層。熱結點在感應面上，冷結點在機體內，在線性范圍內產生的溫差電勢與太陽直接輻射強度成正比，可輸出電壓或標準電流環信號，方便SOLAR-1太陽能輻射測量儀采集處理信號。直接輻射表在全自動跟蹤系統的精準追蹤下，才可以準確測得太陽能直接輻射量。
  直接輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W•m-2)，每個輻射傳感器出廠前將分別標定出對應的靈敏度系數。

三、全自動跟蹤系統性能參數：
  1、水平運行角度（太陽方位角）：-120～+120°（可調節）
  2、垂直調整角度（太陽赤緯角）：10°～90°
  3、限位開關：4個（水平角/赤緯角各2個）
  4、跟蹤方式：微電子控制技術，二維角度自動驅動追蹤。
  5、跟蹤精度：4小時小于±0.2°
  6、運行速率：50o/sec；
  7、運行功耗：≤4.5W
  8、工作電壓：DC 12V或AC 220V
  9、儀器總重：約6KG
  10、***大承重：5KG（可安裝電池板功率1W～50W）

四、直接輻射表技術參數：

  1、光譜范圍：280～3000nm
  2、測試范圍：0～2000W/m2
  3、靈敏度：7～14μV／W·m-2
  4、穩定性：±1％
  5、內阻：約100Ω
  6、測試精度：±2％
  7、響應時間：≤30秒(99％)
  8、溫度特性：±1％(-20℃～+40℃)
  9、輸出信號：標配0～20mV或4～20mA（配標準電流變送器）
  10、工作環境：環溫-40～70℃；大氣濕度小于99%RH；室外全天候環境運行。
