TBQ-2D散射輻射表

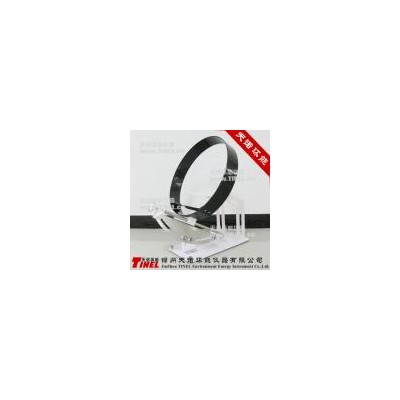

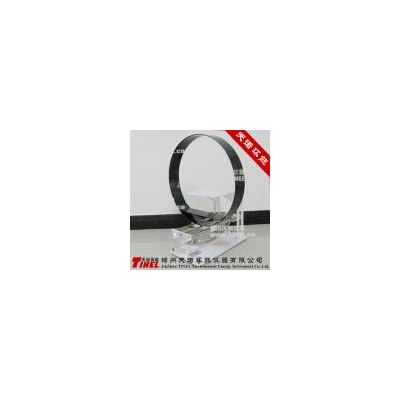

    由總輻射表和遮光環裝置構成。散射遮光環裝置的作用是保證從日出到日落能連續遮住太陽直接輻射。它由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成。配TBQ-2-B總輻射表一起配套使用，可以測量太陽的散射輻射量。
    散射遮光環圈寬65mm、直徑400mm保證從日出到日落連續遮住太陽直接輻射，標尺上有緯度刻度與赤緯刻度。遮光環安裝在臺架上時，必須使底盤邊緣對準南北向，使儀器標尺指向正南北（遮光環絲桿調整螺旋柄朝北）。用水平尺和底板三個調節螺旋把底板調水平，然后，用螺栓將遮光環底板固定在觀測支架上。總輻射表安裝在遮光環支架平臺上，其高度應正好使輻射感應平面(黑體)位于遮光環中心。通過調節赤緯角，可使遮光環全天遮住太陽的直接輻射。

一、結構及原理 　　
    散射輻射測量所使用的總輻射表為熱電效應原理，感應元件采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。為減小溫度的影響則配有溫度補償線路，為了防止環境對其性能的影響，則用兩層石英玻璃罩，罩是經過精密的光學冷加工磨制而成的。
二、技術參數 　　

三、使用安裝與維護
　　1）產品的安裝
　　散射輻射表是由總輻射表和遮光環兩部分組成。遮光環的作用是保證從日出到日落能連續遮住太陽直接輻射。它由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成。遮光環圈的寬度為65mm，直徑為400mm，固定在標尺的絲桿調整螺旋上，標尺上刻有緯度經度與赤緯刻度。標尺與支架固定在底盤上，應根據架設地點的地理緯度而固定?？傒椛浔戆惭b在支架平臺上，其高度應正好使輻射感應平面(黑體)位于遮光環中心。通過調節赤緯角，可使遮光環全天遮住太陽的直接輻射。
　　散射輻射表安置的條件及臺架安裝的要求與總輻射表相同。由于遮光環很重而且底盤較大，因此儀器安置更應牢固。 先將遮光環安裝在觀測臺架上，遮光環的方向和水平很重要，因此，遮光環安裝在臺架上時必須使底盤邊緣對準南北向，使儀器標尺指向正南北(遮光環絲桿調整旋鈕柄朝北)。然后用螺栓將遮光環底板固定在觀測支架。 根據當?shù)氐牡乩砭暥裙潭?biāo)尺位置。把總輻射表水平地安裝在遮光環的平臺上，使輸出插頭朝北，其位置應正好使輻射表黑漆感應面位于遮光環中心。調好總輻射表水平并固定。將遮光環按當日的太陽赤緯調到相應的位置上，使遮光環恰好全部遮住總輻射表的感應面和玻璃罩。再把總表輸出線與SOLAR-1太陽能數據采集儀連接。
　　2）使用與維護
　　散射輻射表的使用與維護同總輻射表。觀測散射輻射時，日出前轉動絲桿、絲桿調整旋鈕，將遮光環按當日赤緯調在標尺相應的位置(有時也可幾天調一次)使遮光環全天遮住太陽直接輻射。每日上下午各巡視—次，檢查遮光環陰影是否完全遮住儀器的感應面與玻璃罩，否則應及時調整。平時要經常保持遮光環部件的清潔和絲桿的轉動靈活。發現絲桿有灰塵或轉動不靈活時，尤其是風沙過后，要用汽油或酒精將絲桿擦凈。較長時間不使用，應將遮光環取下或用罩蓋好，以免絲桿和有關部件銹蝕。
