| 產地 | 浙江 |
|---|---|
| 額定電壓 | 12V |
| 適用范圍 | 輸電線路故障定位 |
| 執行質量標準 | 國標 |
| 是否進口 | 否 |
| 品牌 | 頓恒 |

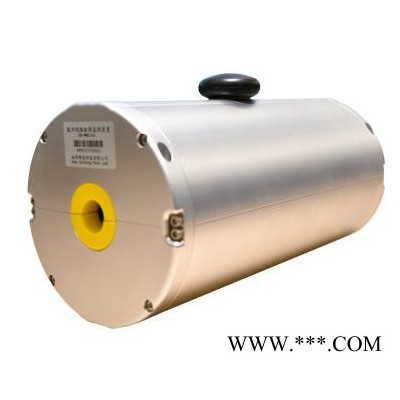

| 型號 | DH-GZZD200 |
| 質量認證 | ISO9001 |

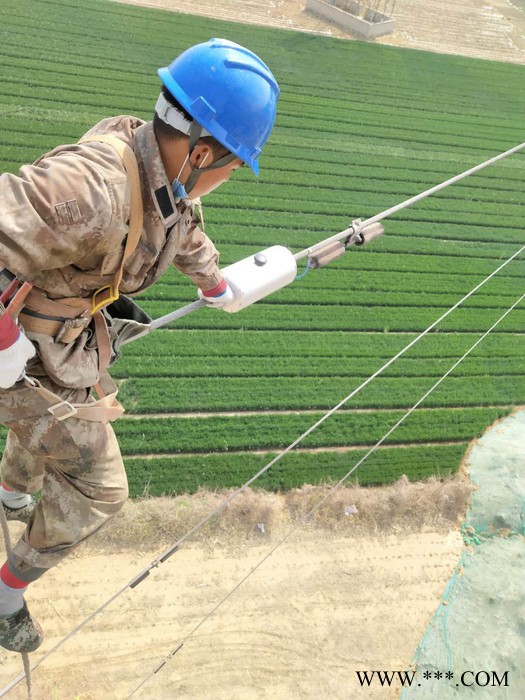

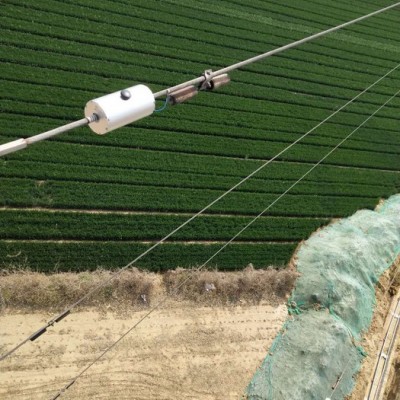

輸電線路分布式故障診斷系統通過分布式安裝在導線上的監測終端，獲取故障時刻行波電流，確定故障位置，并采用智能辨識技術分析故障波形特征，識別故障為雷擊故障或非雷擊故障，當為雷擊故障時，進一步分辨出雷電繞擊或反擊故障?；诜植际奖O(jiān)測的輸電線路故障診斷方法克服了傳統方法需要逐基桿塔安裝監測設備的弊端，只需要在線路全線每隔20~30公里安裝一套監測裝置，就可以實現全線路故障監測，是當前技術先進且實用性很強的雷擊/非雷故障性質識別與定位系統。
主要功能
n 故障識別：自動辨識線路跳閘故障是雷擊故障還是非雷擊故障
n 雷擊故障智能辨識：智能辨識是雷電反擊故障還是雷電繞擊故障
n 非雷擊故障智能識別：樹障、山火、飄掛物、覆冰、風偏、施工機具碰線
n 故障定位：對輸電線路故障進行智能快速定位
n 故障錄波：記錄故障發生時刻線路不同位置的工頻波形和行波波形
n 報警推送：支持報警信息通過微信、短信、手機APP推送
n 設備自檢：具備設備定時自檢、故障自診斷及自恢復功能
n 數據備份：通信中斷時，自動保存數據，待通信恢復后主動上傳備份數據到中心站
n 遠程調試：支持遠程調試和程序升級功能
n 智能電源管理：基于電池電量及設備充放電狀態，智能管理系統電源
n 安全加密：支持南瑞/中電普華安全加密接入
技術參數
| 產品型號 | DH-GZZD200 |
| 裝置性能 | |
| 平均故障定位誤差 | ≤±100m |
| 區間定位可靠性 | 99% |
| 雷擊故障辨識準確率 | ≥95% |
| 雷電反擊/繞擊故障辨識準確率 | ≥90% |
| 行波電流測量 | |
| 單導線行波電流測量范圍 | 5~5000A |
| 行波電流連續記錄時長 | ≥1000us |
| 行波電流測試精度 | ≤5% |
| 故障電流測量 |
|
| 單導線故障電流測量范圍 | 10A~15000A |
| 故障電流連續記錄時長 | ≥500ms |
| 工頻電流測量精度 | ≤5% |
| 網絡和通信功能 | |
| 網絡通信 | 支持電信/移動/ 聯通/APN卡，支持2G/4G/ WIFI通信方式 |
| 網絡自適應 | 根據網絡通信質量自動完成在2G、3G、4G網絡間無縫切換，保證通信的可靠性 |
| 定位 | 北斗/GPS定位功能 |
| 電源系統 | |
| 供電方式 | 感應取電 |
| 感應取電 | 負荷電流適應能力18A~1500A |
| 系統參數 | |
| 適應線路電壓等級 | 交流35kV~750kV |
| 授時精度 | 同步時鐘對時精度≤0.1us |
| 質量 | ＜4kg |
| 待機時長 | ≥30天（無光工作） |
| 工作溫度 | -40℃～85℃ |
| 工作濕度 | 5%～98% RH |
| 防護等級 | IP66 |
| 平均無故障時間 | ≥25000h |
