光伏支架作為光伏電站重要的組成部分，它承載著光伏電站的發電主體。支架的選擇直接影響著光伏組件的運行安全、破損率及建設投資，選擇合適的光伏支架不但能降低工程造價，也會減少后期養護成本。

首先向大家介紹一下光伏支架主要的幾種分類方式：

一，根據材料分類

根據光伏支架主要受力桿件所采用材料的不同，可將其分為鋁合金支架、鋼支架以及非金屬支架，其中非金屬支架使用較少，而鋁合金支架和鋼支架各有特點。

二，根據安裝方式分類

安裝方式分為兩種，固定式光伏支架和跟蹤式光伏支架

固定式光伏支架分為合適傾角固定式（平屋面，地面），斜屋面固定式（瓦屋面，輕鋼屋面），傾角可調固定式（平屋面，地面）

跟蹤式光伏支架分為平單軸跟蹤式，斜單軸跟蹤式，雙軸跟蹤式，統一用于地面。

光伏陣列支架的安裝結構應該簡單、結實耐用。制造安裝光伏陣列支架的材料,要能夠耐受風吹雨淋的侵蝕及各種腐蝕。電鍍鋁型材、電鍍鋼以及不銹鋼都是理想的選擇。支架的焊接制作質量要求要符合**標準《鋼結構工程施工質量驗收規范》的要求。陣列支架在符合設計要求下重量盡量減輕,以便于運輸和安裝。

在光伏陣列基礎與支架的施工過程中，應盡量避免對相關建筑物及附屬設施的破壞，如因施工需要不得已造成局部破損，應在施工結束后及時修復。

當要在屋頂安裝光伏陣列時，要使基座預埋件與屋頂主體結構的鋼筋牢固焊接或連接，如果受到結構限制無法進行焊接或連接，應采取措施加大基座與屋頂?shù)母街?，并采用鐵絲拉緊法或支架延長固定法等加以固定?；谱魍瓿珊?，要對屋頂破壞或涉及部分按照**標準《屋面工程質量驗收規范》的要求做防水處理，防止?jié)B水、漏雨現象發生。

光伏電池組件邊框及支架要與接地系統可靠連接。

首先在屋頂固定支架，然后將太陽能組件裝在支架上，用螺栓固定組件。

把螺釘穿過平墊片，組件和支架框的安裝孔。

螺釘再穿過平墊片和彈簧墊片，然后在**擰緊螺 帽。

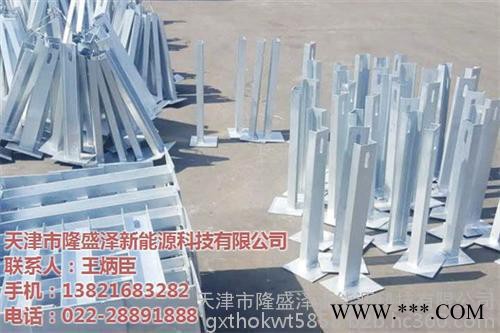

支架應該為20年耐用，耐腐蝕材料。高溫鍍鋅鋼和不銹鋼為佳。

支架的牢固度應該能承受持續的負重，風，雪，地震的壓力以及其他的外來力量。

支架一般采用Q235B鋼材與鋁合金擠壓型材6063 T6，兩者設計強度對比如下：

鋼材Q235B,抗拉、抗壓、抗彎215，抗剪125

6063 T6，抗拉、抗壓、抗彎150，抗剪85

強度方面，6063 T6鋁合金大概為Q235 B鋼材的68%-69%，所以一般在強風地區、跨度比較大等情況下鋼材優于鋁合金型材。

光伏支架鋼材與鋁材，撓度變形方面比較

結構的撓度變形與型材的形狀尺寸、彈性模量（材料固有的一個參數）有關系，與材料的強度沒有直接聯系。

在同等的截面條件下兩者的綜合對比,如下：

鋼材Q235B，彈性模量206GPa,密度7.85g/cm3

6063 T6，彈性模量70GPa,密度2.71g/cm3

在同等條件下，鋁合金型材變形量是鋼材的2.9倍，重量是鋼材的35%，造價方面在同等重量下，鋁材是鋼材的3倍。所以一般在強風地區、跨度比較大、造價方面等條件鋼材優于鋁合金型材。
