美國Battelle公司全自動CO2在線監測系統

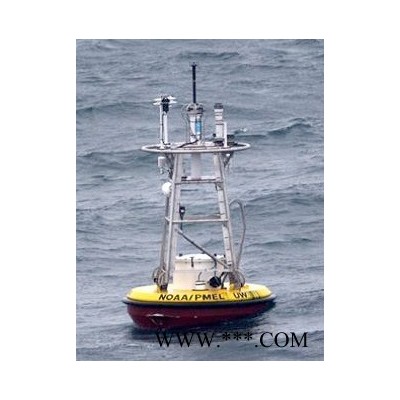

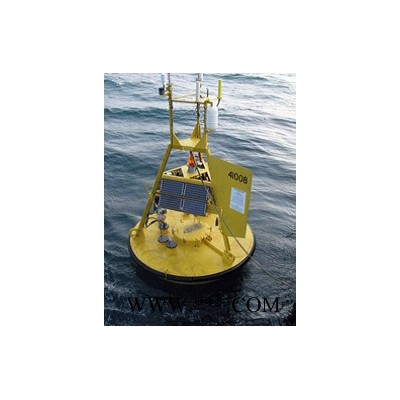

設備通過加入?yún)⒈刃?zhǔn)氣體，并增加雙路衛星數據傳輸能力進行實時控制系統和接受數據，來提高設備的性能。目前，NOAA在各種各樣的浮標上已布放超過36臺以上的pCO2在線監測系統。NOAA使用這套分析設備組建一個全球觀測系統陣列，來測定海氣通量，用于全球觀測系統（Global Ocean ObservingSystem-GOOS）。

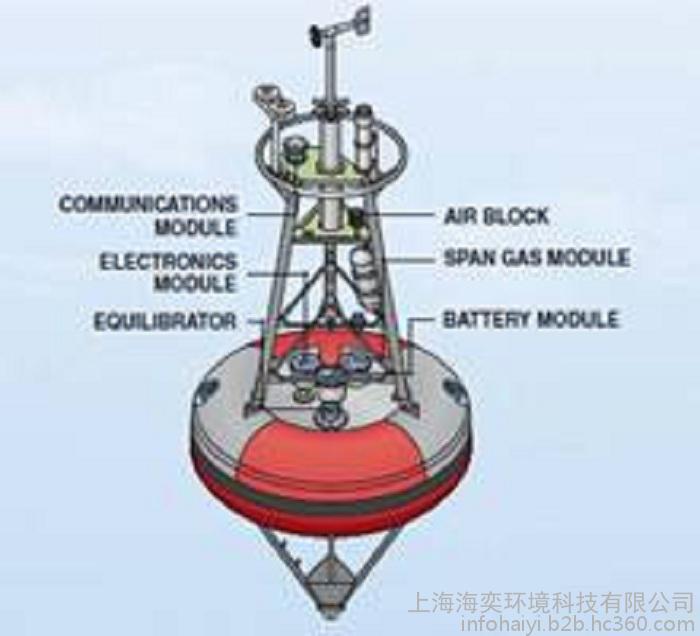

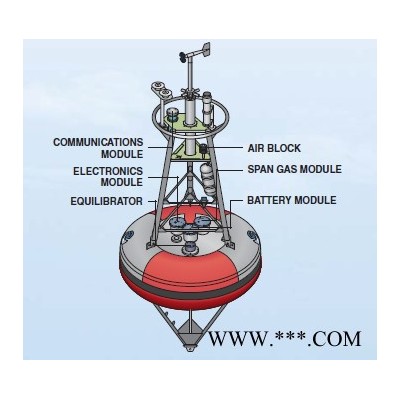

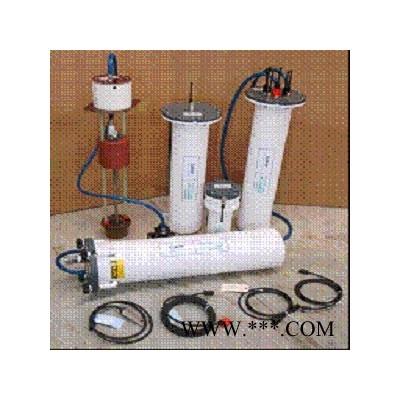

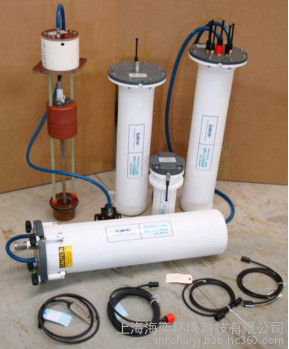

產品采用模塊化設計，便于安裝和維護，主要組成包括：分析單元、標氣單元、平衡器單元、供電單元、通訊單元。采用LI-COR非色散紅外檢測器NDIR，具有維護簡單，維護周期長，測量數據穩定，無漂移的特點。

該產品相對于其它長期監測CO2的設備的主要特點有：

1. 只有平衡器是貼近于表層海水，其它部分無需置于海水當中，平衡器入水部分特有的銅鎳合金材質可有效防止生物附著。其它的品牌設備必須要將檢測部分入水，這樣肯定會形成大量生物附著，造成數據的嚴重偏離。

2. 系統配置有CO2標準氣，每次測定前均進行零氣校正和標準氣校正，這樣保證了每次測量都是使用的統一標準曲線，可以有效防止數據漂移。而其他品牌不使用標氣，測量數據會隨時間流逝而漂移。

3. 按照每天8次測量，至少可以保證一年的使用，且中間無需維護。維護也僅是更換補充標氣和簡單的表面清洗，不需要對設備做生物附著清理等繁瑣和麻煩的事情。

產品特點

◎  同時測量大氣及海水pCO2

◎  自帶可插接閃存

◎  自供電（通過電池）

◎  裝備有高精度CO2參比氣體

◎  裝備有銥星衛星通訊連接

◎  模塊化設計，以便于配件更換

◎  堅固的設計，以用于海洋上長期部署

技術參數

測量技術：非色散紅外檢測器NDIR

測量范圍：100ppm~600ppm（范圍可按照用戶要求進行擴展）

精度：1ppm

分析儀**大流速：1L/min

操作溫度：0~40℃

布放周期：至少12個月（8個樣品/天）

供電：分析單元10VDC（7~14.5VDC），通訊單元8VDC（5.6~11.2VDC）

尺寸：分析單元    直徑：20cm  高：約65cm

         標氣單元    直徑：15cm  高：約65cm

         供電單元    直徑：15cm  高：約55cm

         平衡器單元  直徑：15cm  高：約75cm

         通訊單元    直徑：10cm  高：約25cm

外殼材質：耐腐蝕型抗老化復合材料

全自動CO2在線監測系統發展歷程

MBARI設計   NOAA改進   Battelle制造
