| 材質 | 鋁合金 |
|---|---|
| 產地 | 山東 |
| 流量 | 518@PA=6 |
| 排出口徑 | ZG1/2 |
| 吸入口徑 | ZG1/2或ZG1/4 |
| 用途 | 多種氣體增壓系統及灌裝設備 |
| 執行質量標準 | 行標 |
| 泵軸位置 | 臥式 |
| 加工定制 | 是 |
產品特點：
1、工作介質：空氣、氧氣、氮氣、二氧化碳、水、油等、
2、輸出壓力范圍：氣動氣體增壓泵：覆蓋0.6~150MPa
氣動液體增壓泵：覆蓋0~400 MPa
3、多種氣體驅動：壓縮空氣、氮氣
4、適用范圍：工業領域用于機床卡盤的卡緊，蓄能器充氣，高壓瓶充氣，將低壓氣體裝換為高壓氣體的；凡是氣源壓力不夠高或壓力不穩定，無論是機械裝置還是測試裝置均適用
5、易于調節：在泵的壓力范圍內，調節調節閥從而調節進氣壓力，輸出壓力相應得到無極調整。
6、自動保壓：無論任何原因造成保壓回路壓力下降，將自動啟動，補充泄露壓力，保持回路壓力恒定
7、操作安全：采用氣體驅動，無電弧和火花，可在易燃易爆的場所使用
8、維護簡單：具有體積小，重量輕，操作維護簡單，維修方便等優點
9、使用成本低：增壓泵是一種柱塞泵，工作增壓時，增壓泵迅速往返工作，隨著輸出壓力的增加。泵的往復次數減少直至停止，此時泵的壓力恒定，能量消耗低，各部件停止工作。
C產品名稱及型號：氣動氣體增壓泵CSG系列（CSG40）
產品信息：
往復單元：柱塞泵 型號：CSG系列
材質:鋁合金 用途：增壓泵
性能：高壓 輸送介質：各種氣體
泵軸位置：臥式 作用方式：單吸單作用
技術參數：
| 型號 | 增壓比 | 最小氣體入口壓力 | 最大氣體入口壓力 | 最大允許出口壓力 | 氣體入口尺寸 | 氣體出口尺寸 | 最大流量L/min@PL=6bar |
| CSG04 | 4：1 | 3 | 32 | 32 | ZG1/2 | ZG1/2 | 518@PA=6 |
| CSG06 | 6：1 | 4 | 48 | 48 | ZG1/2 | ZG1/2 | 327@PA=6 |
| CSG10 | 10：1 | 5.5 | 80 | 80 | ZG1/2 | ZG1/2 | 196@PA=20 |
| CSG15 | 15：1 | 7.5 | 120 | 120 | ZG1/2 | ZG1/2 | 122@PA=20 |
| CSG25 | 25：1 | 10 | 200 | 200 | ZG1/4 | ZG1/4 | 81@PA=20 |
| CSG40 | 40：1 | 15 | 320 | 320 | ZG1/4 | ZG1/4 | 61@PA=20 |
| CSG60 | 60：1 | 25 | 480 | 480 | ZG1/4 | ZG1/4 | 49@PA=40 |
| CSG100 | 100：1 | 35 | 800 | 800 | ZG1/4 | ZG1/4 | 39@PA=40 |
D產品名稱及型號：氣動液體增壓泵CSH系列（CSH60）
產品信息：
往復單元：柱塞泵 型號：CSH系列
材質:鋁合金 用途：增壓泵
性能：高壓 輸送介質：油、水等大部分液體
驅動介質：氣體 泵軸位置：臥式
作用方式：單吸單作用
技術參數：
| 型號 | 增壓比 | 驅動氣體入口壓力 | 出口壓力 | 驅動口尺寸 | 入口尺寸 | 出口尺寸 | 最大流量L/min |
| CSH04 | 4：1 | 3~8 | 32 | 1/2 | ZG1/2 | ZG1/2 | 36.7 |
| CSH06 | 6：1 | 3~8 | 48 | 1/2 | ZG1/2 | ZG1/2 | 30 |
| CSH10 | 10：1 | 3~8 | 80 | 1/2 | ZG1/2 | ZG1/2 | 18.8 |
| CSH15 | 15：1 | 3~8 | 120 | 1/2 | ZG1/2 | ZG1/2 | 12 |
| CSH25 | 25：1 | 3~8 | 200 | 1/2 | ZG1/2 | ZG1/2 | 6.78 |
| CSH40 | 40：1 | 3~8 | 320 | 1/2 | ZG1/2 | ZG1/2 | 4.6 |
| CSH60 | 60：1 | 3~8 | 480 | 1/2 | ZG1/2 | ZG1/2 | 3.02 |
| CSH80 | 80：1 | 3~8 | 640 | 1/2 | ZG1/4 | ZG1/4 | 2.5 |
| CSH100 | 100：1 | 3~8 | 800 | 1/2 | ZG1/4 | ZG1/4 | 1.9 |
| CSH130 | 130：1 | 3~8 | 1040 | 1/2 | ZG1/4 | ZG1/4 | 1.46 |
| CSH170 | 170:1 | 3~8 | 1360 | 1/2 | ZG1/4 | ZG1/4 | 1.08 |
| CSH256 | 256:1 | 3~8 | 2048 | 1/2 | ZG1/4 | ZG1/4 | 0.76 |
| CSH400 | 400:1 | 3~8 | 3200 | 1/2 | ZG1/4 | ZG1/4 | 0.48 |
※ 表中出口壓力及最大流量是在達到恒定驅動氣壓為8bar時數據，當驅動氣壓變化時，出口壓力和最大流量會變動

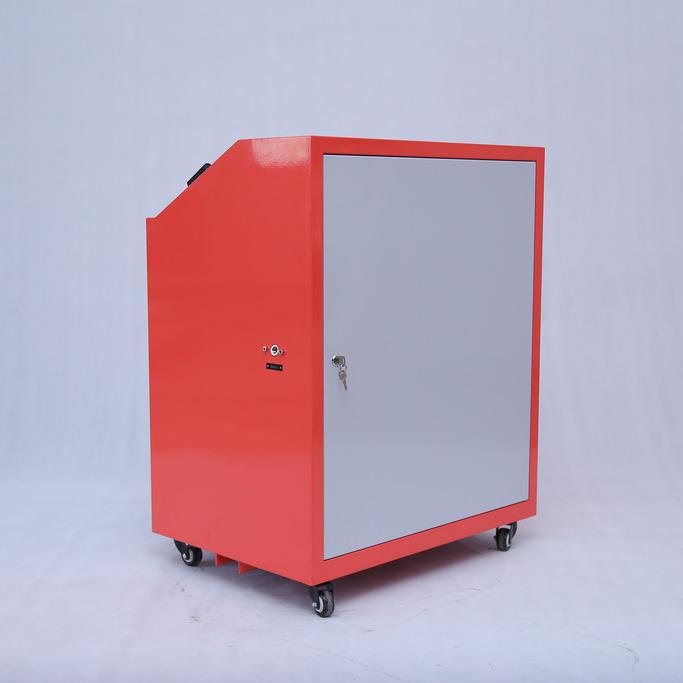

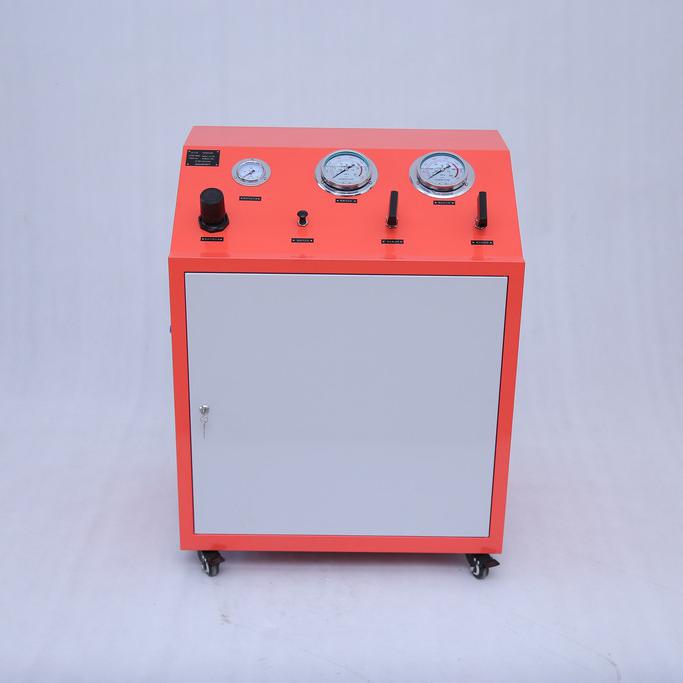

E產品名稱及型號：氣體增壓系統
氣動增壓系統是將氣動增壓泵及各部件裝配到管式框架內或封閉箱體內，結構緊湊，使用方便。氣動增壓系統也是根據客戶要求定制的。壓力表、閥門、壓力調節器等均為面板安裝。通過設定氣壓調節器可調節輸出壓力。到達設定壓力時泵自動停止，壓力下降時恢復工作。
氣體增壓系統當輸入壓縮空氣時，從而也帶動活塞做往復運動。由于活塞兩端存在面積差，當壓縮氣作用在氣驅活塞大面積端時，柱塞端就輸出高壓液體/氣體。氣動增壓泵可以自動控制增壓進程。當達到設定壓力時，泵停止工作而保持壓力不變。此時柱塞處于靜止?fàn)顟B(tài)，不再消耗能量，無熱量產生。當壓力平衡打破后，氣壓泵將自動開始工作直到下個平衡。該產品具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、運用范圍廣等特點。
技術參數：
1、壓縮介質： 空氣、氮氣、氧氣、二氧化碳等氣體
2、輸入氣體壓力： 0.2~0.8MPa
3、輸出氣體/液體最大壓力: 80MPa/400MPa
4、工作情況: 常溫
5、特殊要求接受客戶產品定制
F產品名稱及型號：氣動增壓泵CST系列（CST40）
產品信息：
往復單元：柱塞泵 型號：CST系列
材質:鋁合金 用途：增壓泵
性能：高壓 輸送介質：各種氣體
泵軸位置：臥式
技術參數：
| 型號 | 增壓比 | 最小氣體入口壓力 | 最大氣體入口壓力 | 最大允許出口壓力 | 氣體入口尺寸 | 氣體出口尺寸 | 最大流量L/min@PL=6bar |
| CST15 | 15：1 | 3 | 60 | 120 | ZG1/2 | ZG1/2 | 180@PA=8 |
| CST25 | 25：1 | 3 | 60 | 200 | ZG1/2 | ZG1/4 | 136@PA=8 |
| CST40 | 40：1 | 3 | 60 | 320 | ZG1/2 | ZG1/4 | 124@PA=8 |
| CST60 | 60：1 | 3 | 60 | 480 | ZG1/2 | ZG1/4 | 84@PA=8 |
| CST100 | 100：1 | 3 | 60 | 800 | ZG1/4 | ZG1/4 | 63@PA=8 |
