1、用途

      該系統專業用于大、中、小各類煤礦自然火災預報和防治工作。對井下任意地點的O2、N2、CO、CH4、CO2、C2H4、C2H6、C2H2、C3H6、C4H10等氣體含量實現24小時連續監測，通過對自然火災標志氣體的測定和分析，及時預測預報發火點的溫度變化，判斷煤面的氧化情況，為煤礦自然火災和礦井瓦斯事故的防治工作提供科學依據。系統在地面設監測、分析中心，利用微機控制，通過抽氣泵將井下工作面密閉采空區的氣體經束管抽至地面監測室進行監測分析。可以指導采空區的配風、抽放瓦斯、調壓、注漿等工作；通過敷設束管還便于對一些工作人員無法到達或危險大的盲巷等地方進行監測瓦斯等氣體成份濃度。

 2、組成

    主要由粉塵過濾器、單管、束管、分路箱、抽氣泵、氣體采樣控制柜、監控微機、束管專用色譜儀、打印輸出設備、網卡、系統軟件等組成。

3、系統工作原理

煤礦束管色譜檢測系統是在微機控制下，由地面抽氣泵將氣體抽入色譜儀，色譜儀檢測出結果后，由電腦進行分析，整個過程都在微機控制下進行，自動化程度高。
    系統工作時，先啟動抽氣泵，使束管內形成負壓，即井下外部的壓力大于束管內的壓力，使井下氣體被吸入束管，到達井上的電磁閥前并處于等待檢測狀態。氣相色譜儀達到穩定工作狀態后，微機通過控制接口板輸出一個開關量給驅動電路，驅動電路的繼電器吸合，接通某一路束管的電磁閥，該路束管內的氣體被送入色譜儀中，由色譜儀開始分析。色譜儀的分析結果被送到微機內的數據采樣接口板上，經過信號放大，模數轉換，將模擬量變成數字量，然后由分析軟件進行處理，形成譜圖和分析結果，分別在屏幕和打印機上表現出來，完成某一路束管氣體的檢測分析過程。在需要多路檢測的時候，由微機按照用戶設定的檢測順序和檢測次數自動循環進行，無需人工干涉，可實現24小時連續在線檢測與分析，所有分析數據均可保留。以便工作人員對數據的再利用。

4、主要特點

    1).束管負壓采樣、色譜分析，無需任何電化學傳感器；
    2).自然火災預報功能：通過烷烯比、鏈烷比的計算，及時準確的預測火源溫度變化情況；
    3).系統自動控制24小時在線監測，實現無人職守；
    4).輸出功能齊全：產生正常分析、束管分析、趨勢分析報表及趨勢圖等11種圖表；
    5).具有氣體含量超限自動報警功能；
    6).數據庫記錄個數無限制，對歷史數據進行分析比較；
    7).具有聯網功能：實現分析數據共享，為領導決策提供依據，并可實現與礦井安全監控系統聯網

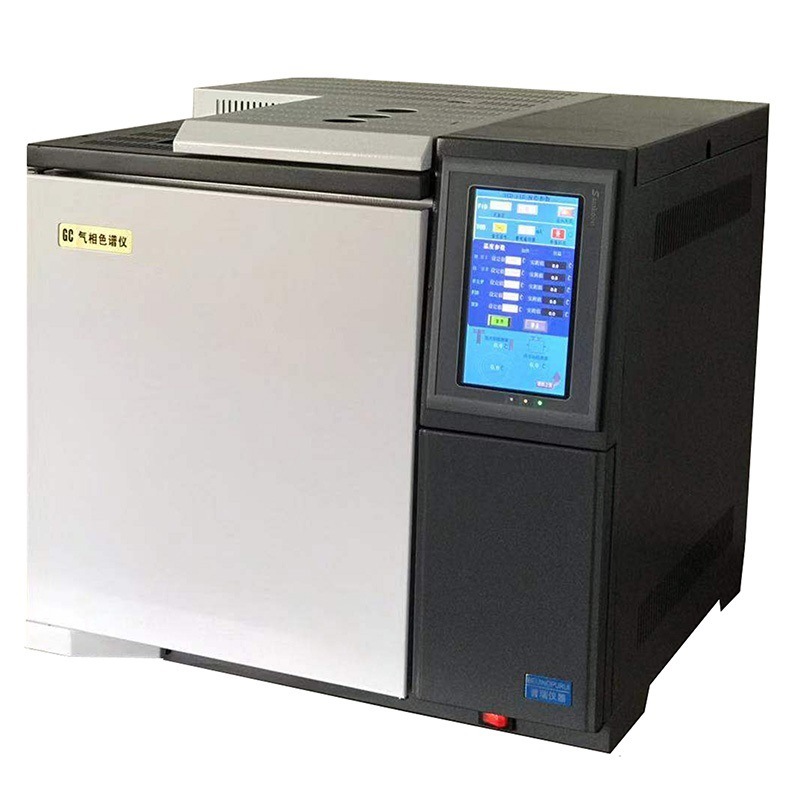

礦用色譜儀

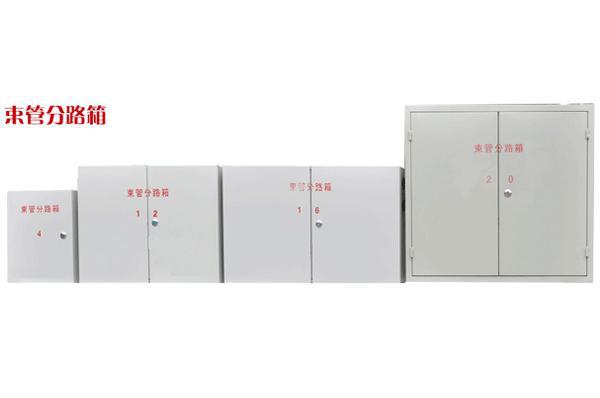

束管分路箱
