| 供電 | 220VAC，3000W |
|---|---|
| 環境溫度 | -20oC～50oC |
| 探頭伴熱溫度 | 120oC～200oC |
| 環境濕度 | 5%Rh～95%Rh |
| 伴熱溫度 | 100~320℃（可調） |
| 煙氣采樣方法 | 完全抽取式冷干法 |
| 對外輸出 | 4-20mA，RS232，RS485 |
| 測量方法 | 阻容法 |
| 最高采樣溫度 | 300℃ |
| 工作原理 | 激光前向散射 |
| 品牌 | 綠槐 |
| 型號 | LH-5000 |
| 加工定制 | 是 |
概述 固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試?；蛘哒f(shuō)，CEMS是煙氣排放在線監測和排污計量系統。一般由煙塵檢測子系統、氣態污染物監測子系統、煙氣參數監測子系統、系統控制及數據采集處理子系統四個基本部分組成。按測量方式可分為抽取冷凝法、抽取熱濕法、原位法、在位法等。

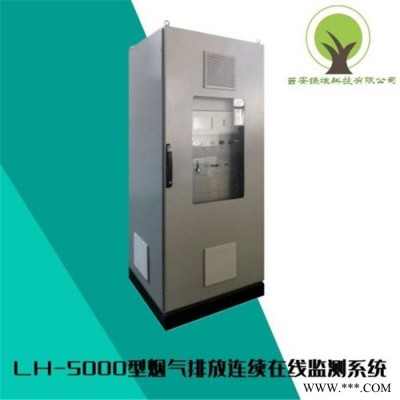

本公司煙氣排放連續監測系統采用抽取冷凝法，抽取式冷凝法CEMS能夠測量SO2、NOx、O2、溫度、壓力、流速、濕度、粉塵等，其中：

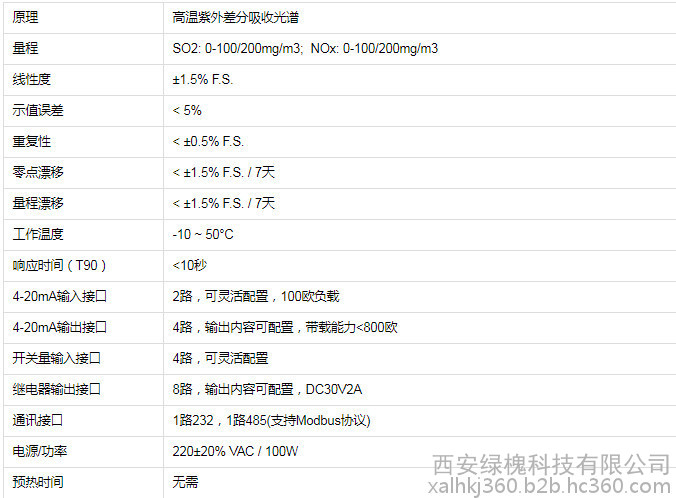

1、SO2、NOx采用紫外差分吸收光譜（DOAS）分析技術；
2、O2采用電化學法；
3、濕度采用高溫電容法；
4、溫度、壓力、流速分別采用電阻、壓力傳感器和皮托管微差壓法；
5、粉塵采用激光前散射法；
6、伴熱紫外差分吸收光譜（DOAS）分析技術除了能夠測量SO2和NOx外，還能夠分析NH3、CL2、H2S、O3、HCL等氣體；
7、本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點；
8、本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
9、本系統具有安裝調試方便、現場設施要求低等優點；
10、本CMES系統整機結構緊湊，方便運輸和安裝；
設計要求提供的CEMS滿足滿足以下系統運行和設計要求
顆粒物設計要求
l 零點漂移：24小時零點漂移不超過滿量程的±2.0%。
l 量程漂移：24小時量程漂移不超過滿量程的±2.0%。
氣體污染物設計要求
l 線性誤差：測定值與參考值的相對誤差不超過±5.0%。
l 響應時間：不大于180s。
l 零點漂移：24小時零點漂移不超過滿量程的±2.5%。
l 量程漂移：24小時量程漂移不超過滿量程的±2.5%。
流速連續測量系統設計要求
l 測量范圍：測量范圍的上限應不低于30m/s。
l 速度場系數精密度：速度場系數精密度優于5%。
l 速度相對誤差：當流速大于10/s時，速度相對誤差不超過±10%；當速度小于或等于10m/s時，速度相對誤差不超過±12%
溫度連續測量系統設計要求
l 示值偏差不大于±3℃.
濕度連續測量系統設計要求
當參比方法測定煙氣中水分含量時：
l ≤5.0%時，CEMS法與參比方法測定結果平均值的誤差應不超過±1.5%；
l >5.0%時，CEMS法與參比方法測定結果平均值的相對誤差應補超過±25%，滿足當?shù)丨h(huán)保局污染源連續排放監測系統驗收的有關要求。

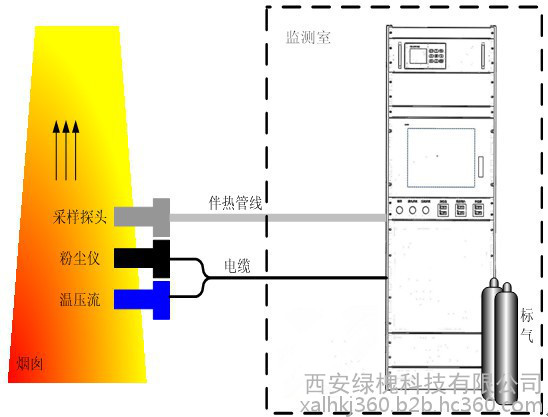

系統組成：1、氣態污染物監測子系統：由取樣單元、預處理單元和分析單元等組成。

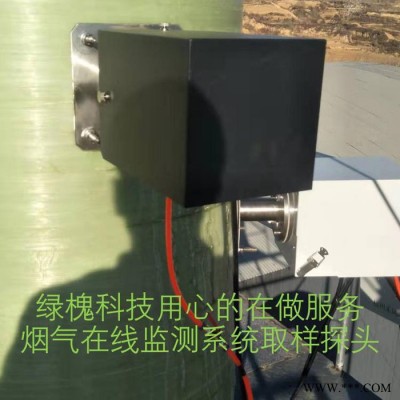

2、 取樣單元：由電加熱取樣探頭、電加熱取樣管線和反吹系統等組成。
3、預處理單元：由流量傳感器、精細過濾器、壓縮機冷凝器、蠕動泵、采樣泵、濕度報警過濾器、和流量計等組成。
4、分析單元：采用紫外光譜分析儀,精度高，可靠性好,維修成本較低。
5、顆粒物監測子系統：采用激光前散射原理，安裝簡單、維修成本低，高溫狀態下抽取測量煙塵濃度。
6、煙氣參數監測子系統：采用皮托管測流速，壓力傳感器測壓力，溫度傳感器測溫度，濕度采用濕敏電阻測量。
7、 數據采集與處理子系統：由數據采集器、工控機、顯示器和系統軟件等組成。根據客戶需求不同對上述子系統進行裁剪。
利用此光路，分析儀可以采集得到原始光譜，利用樣氣原始光譜和零氣原始光譜，即可計算出吸收光譜，然后利用DOAS技術，可以計算得到SO2和NO等氣體的含量，DOAS技術可以確保計算結果受光路污染、氣體中粉塵等雜質的影響小。
概述
溫壓流一體化監測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元，是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境而開發的一體化溫度、壓力、流速監測儀，符合相關標準的要求，可以用于煙氣排放監測系統(CEMS)進行煙氣溫度、壓力、流速及流量的實時連續測量。
皮托管是傳統的測量?jī)x器，測量部分主要有皮托管與差壓變送器組成，為適應實際工況，在不影響測量的情況下，對皮托管結構做了適應性改變，使其安裝維護更加簡便，所以皮托管流速計不但價格遠遠低于其它同類流量測量?jī)x器，而且無論從性能、安裝、維護、成本、對復雜工況的適應等各個方面相比較，皮托管流速計都有著不可比擬的優勢。
測量原理
溫壓流一體化測量裝置的結構主要包括微差壓變送器、靜壓傳感器、熱電阻（或熱電偶）、皮托管、反吹電磁閥、溫度壓力補償?shù)?。其測量原理是：一次取壓元件采用傳統的皮托管測量方式，在正確安裝后，皮托管的全壓、背壓取壓管將檢測到的動壓與靜壓分別傳遞到差壓變送器，差壓變送器將動壓與靜壓之差轉換為4~20mA 開方比例電流傳送給配電箱數據采集模塊，CEMS機柜內的計算機進行數據處理。

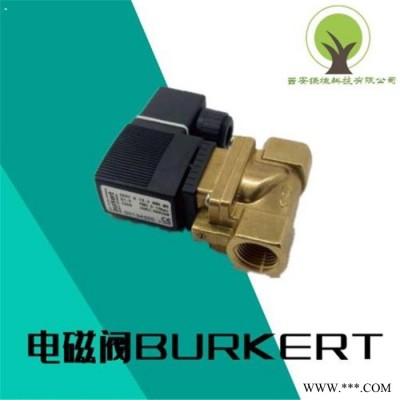

皮托管內外表面均做了特殊處理，可有效避免煙氣腐蝕并減少粉塵粘附。反吹電磁閥主要用于臟污氣體（如鍋爐排放的煙氣）測量時的系統反吹：當探頭檢測孔粘附﹑積淀灰塵污物時，電磁閥定時或按預定程序開啟，將壓縮空氣同時接入兩個取壓管進行吹除作業，正常測量時電磁閥則處于關斷狀態。
技術特點
l 可實時測量煙氣的溫度、壓力、流速，通過3路模擬信號兩線制4~20mA輸出。
l 自動定時對皮托管的動壓和靜壓端進行反吹。
l 測量精度高、可靠性好、可長期連續工作。
l 安裝和接線方便、維護量低。
技術指標
l 測量范圍：0~15.5 / 40 m/s；
l 測量精度：±5%FS；
l 校驗頻率：12個月；
l 響應時間 lt;1s；
l 輸出信號：4~20mA開方比例電流，兩線制；
l 差壓（溫度、壓力）變送器電源：24VDC，兩線制；
l 差壓變送器過壓極限：4.0MPa； 皮托管材質：304、316、316L不銹鋼；
l 反吹電磁閥電源：220VAC，50Hz； 皮托管插入長度：500~2000mm可選；
l 壓力變送器量程：-10~10kPa或其它訂制量程；
l 溫度變送器量程：0~300℃或其它訂制量程；
l 介質溫度范圍：-40~500℃； 環境溫度：-40~85℃；
l 貯存溫度：0~50℃； 貯存濕度：0~85%RH。
總結：
一般生產企業環保局要求必須安裝煙氣在線監測系統，這樣**可以有效的來監測和監督生產企業非法排放的氣態污染物。因?yàn)樵诰€監測設備都是24小時不間斷的數據傳輸，所以一般生產企業安裝了以后會擔心數據能否正常上傳，產品能否穩定連續的運行，可能更加擔心的是將來的驗收服務問題，因?yàn)闊煔庠诰€監測設備在不好的工況環境下實施監測，非常容易造成使用不當造成數據異常，導致驗收無法通過，一般生產廠家無法及時到場處理設備故障，往往**會造成非正常數據上傳的現象，在這時環保工作人員**會下指令在有效時間內整改，否則**會影響企業生產。
所以售后服務也是企業擔心的一個重要因素。在一個**是煙氣排放連續在線監測系統的環保認證問題，這個一般不用擔心，無論是生產廠家還是銷售單位，都會依法拿出有效的環保。
首先我們來說明一下，煙氣排放連續在線監測系統主要是作為監督監測企業污染物的排放量，不能起到降低企業污染物含量的作用，本設備只能監測出企業的實際的污染霧排放量，如果要做到達標排放**要在前端治理的設備上處理二氧化硫、氮氧化物、粉塵的含量，在通過煙氣排放連續在線監測系統監測出來的實際參數根據氧含量進行折算，將數據通過數據采集儀上傳到環保局，從而使環保局工作人員實施24小時隨時監控企業是否有偷排、亂排的違法現象。
