一、產品簡介

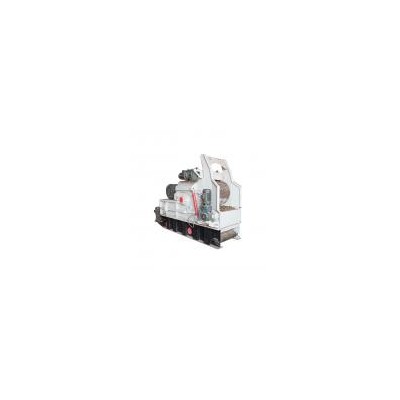

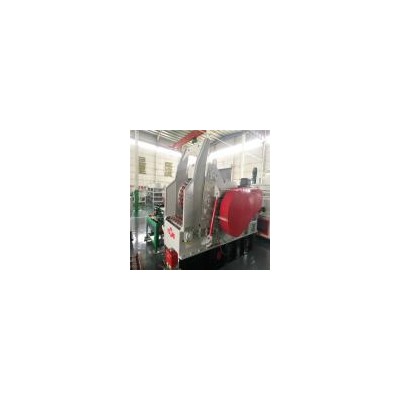

暴龍（T-Rex）系列木片機是生產木片的一種專用設備，廣泛應用于生物質能源行業的原料生產及生物質電廠的燃料儲備。

二、主要特點

結構緊湊合理、操作簡單、生產能力高、原料適應性廣，破碎粒度質量高；安全可靠，維修方便。

1 設備的組成

木片機由機架、刀輥、上下喂料機構、送料裝置和液壓緩沖系統及電氣控制系統所組成。

① 機架

機架采用高強度鋼板焊接而成，是整臺機器的支撐基礎。定刀座與機架焊為一體，用于安放定刀。定刀用高強度螺栓固定在定刀座上。

② 破碎輥

破碎輥是木片機的主要工作部件，由主軸、輥筒、動刀組裝而成。它具有較好的鋼性和慣性矩，并經過動平衡試驗。

主軸和刀輥通過鎖緊裝置聯接，其結構簡單、裝拆方便，使用可靠。主軸兩端由自動調心滾子軸承支撐，軸承座固定在機座上。

刀輥上裝有多組動刀，用專門制造的壓力塊固定在刀輥上。動刀為常用高速鋼，成本不高，且能多次使用。（刀刃不快時，可配合磨刀機，把刀刃重新磨快，具體見后面動刀的拆卸）

③ 上下喂料機構

上喂料機構由上喂料輥?zhàn)?、喂料輥、喂料輥軸、連接齒輪、減速器等組成。下喂料機構由喂料鏈排、主從動鏈排軸、減速器等組成。

喂料輥直徑較大，重量較重且表面帶有粗齒，從而能壓緊原料，使之以均衡的速度進入切削位置，保證木屑的長度和質量。

④ 送料裝置

送料裝置有皮帶運輸機或振動給料機兩種形式。

皮帶運輸機由頭輪、尾輪、皮帶和機架組成。頭輪由下喂料輥軸通過鏈條驅動。由頭輪帶動皮帶將原料送入喂料口。

振動給料機由料槽、底座和驅動部分組成。由電機單獨驅動曲柄連桿機構，通過偏心旋轉拖動料槽作簡諧振動，使原料在槽內向前移動進入喂料口。

⑤ 液壓緩沖系統

液壓緩沖系統由手油泵（或電油泵），油缸，蓄能器，截止閥及其它管路元件組成。

油泵供油到油缸，可使擺抬起或減輕其重量。蓄能器起蓄能和緩和沖擊作用，使擺升降平穩。

2 工作原理

 木材經過輸送系統和喂料口進入木片機，在高速旋轉的切刀切削作用下，被削成了木片。削出的木片經出料系統輸出。少許較大木屑不能通過篩網孔，則繼續在旋轉的刀輥帶動下，和篩網撞擊得以再次切碎。
