光伏發電系統中，為了減少光伏組件與逆變器之間的連接線、方便維護、減少損耗、優化系統結構、提高產品的安全性和可靠性，一般需要在光伏組件與逆變器之間增加匯流裝置。

光伏匯流箱除了具有光伏匯流的功能外，同時還應該具有電流防反、過電流保護、過電壓保護、防雷保護等一系列完善的保護功能，同時檢測光電板運行狀態，匯流后電流、電壓、功率，防雷器狀態、直流斷路器狀態采集以及電弧檢測、漏電流檢測（可選）等。

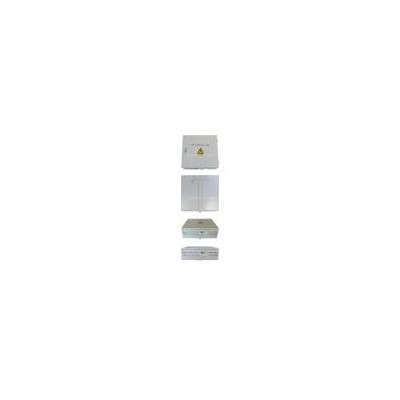

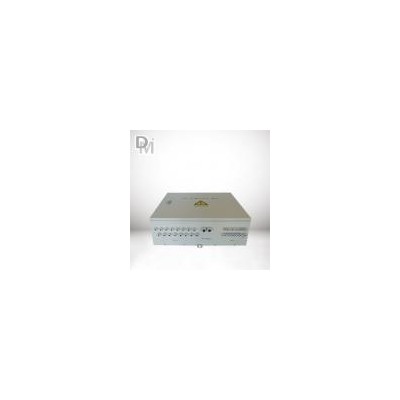

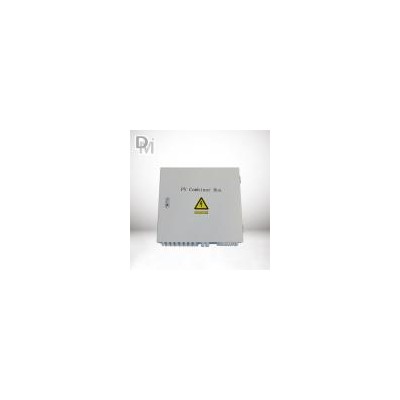

本公司生產的光伏匯流箱具備了以上各種功能要求，與光伏并網、離網型逆變器配套使用可組成一套完整的光伏發電系統解決方案。

選擇光伏匯流箱時，用戶可以根據后端逆變器的輸入電壓范圍、輸出功率大小，把一定數量的規格相同的光伏組件串聯、并聯組成光伏組件串并列接入光伏匯流箱進行匯流，然后經過斷路器控制和防雷器保護之后輸出給后級逆變器使用。

主要特點：

1.符合《CGC/GF002：2010》光伏方陣匯流箱技術規范

2.***多可接入24路光伏電池串列，單路輸入陣列額定電流為10A***大可到15A；

3.總輸出可承受***大電流為250A，***高電壓為1000VDC；

4.單路光伏陣列加入高壓熔斷器保護、防反保護

5.光伏專用高壓防雷器保護；

6.光伏專用高壓斷路器控制輸出，耐壓DC1200V,熔斷電流可選擇；

7.滿足室外安裝要求，防護等級IP65；

8.隔離的RS485接口用于遠程數據通訊，支持MODBUS-RTU協議

9.內置全方位保護報警功能，不但各項報警參數可編程設置，而且個報警功能可單獨設置為關閉或啟用。

10.實時檢測直流電路中是否存在有害電弧，一旦存在有害電弧，立刻發出報警信號直接驅動脫扣器并切斷故障回路，從而有效防止電弧引起的火災等安全隱患。

 8進1出匯流箱參數

 10進1出匯流箱參數

 12進1出匯流箱參數
