采用單片微型計算機（MCU）寫程序控制的，充電模式可根據客戶要求更改程序實現。

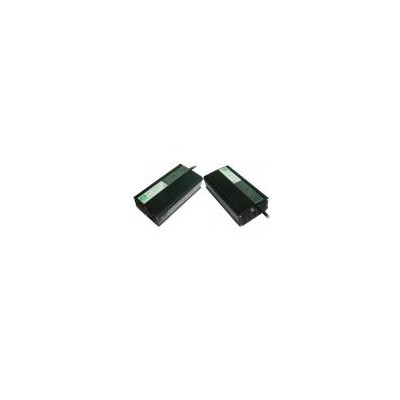

360W鋰電池充電器

一、概述：

本充電器采用單片微型計算機（MCU）三段式智能充電技術，能準確跟蹤檢測蓄電池的充電過程，使其始終處于***佳的電化學反應狀態，可大大延長蓄電池的使用壽命。

充電器輸入電壓范圍寬，具有多重保護功能，可靠性高?？刂齐娐凡捎昧讼冗M的無工頻變壓器LLC半橋諧振軟開關電源控制技術，而且合理的結構與散熱設計，使得整機效率高、體積小、重量輕，大大提高了充電器的便攜性。

二、產品名稱、型號和規格：

注：1、輸出電壓和電流可按要求定制。2、點擊產品名稱可進入產品詳細資料。

三、應用范圍：

本系列充電器廣泛應用于電瓶車、電動自行車、電動三輪車、電動叉車、電動汽車、電動摩托車、電動洗地機、電動船、電動觀光游覽車、電動巡邏車、電動高爾夫球車、電動牽引車、電動殘疾車、電動代步車、電動升降平臺、電動醫療設備、無人搬運車（AGV）、電動搬運車等各類電動車的鋰電池、鋰離子電池、鋰聚合物電池、磷酸鐵鋰電池循環充電。

四、產品優勢：

1、充電器內部集成有源功率因數校正（PFC)電路，可以實現對電網零污染,避免大電流沖擊電網。

2、輸入電壓范圍寬：為AC90～264V,適合全世界任何地區的電壓等級，對于電網波動以及產品出口具有很大的便利性。

3、整機效率高、體積小、重量輕：充電器采用***先進LLC半橋諧振軟開關電源技術，效率可以達到85%以上，而且合理的結構與散熱設計，使得整機體積與重量達到***小，提高充電器的便攜性。

4、技術先進：充電器采用單片機（MCU）三段式智能充電技術，能準確跟蹤檢測蓄電池的充電過程，使其始終處于***佳的電化學反應狀態，可大大延長蓄電池的使用壽命。

5、獨創的預充電模式，對放置很久未使用的蓄電池和深度放電蓄電池具有激活、修復及延長蓄電池壽命功能。

6、可靠性高：充電器采用先進的電路設計，優質進口軍用級和工業級元器件制造，公司嚴格按照ISO9001國際質量管理體系標準進行生產和管理，故障率低，可靠性高，使用壽命更長久。

7、多重保護功能，可靠性高，具有過熱保護、輸出短路保護、輸出反接保護、輸出過壓保護等多重保護功能，有效防止因誤操作而損壞。

8、外殼采用鋁合金制造，高壓等離子氧化表面處理，高檔、時尚、散熱好、硬度高、抗氧化、永不掉色。

五、充電模式：

1、預充電階段（T1）：蓄電池電壓低于正常值時，不能承受大電流充電，充電器則以小電流恒流模式充電，對放置很久未使用的蓄電池和深度放電蓄電池具有激活、修復及延長蓄電池壽命功能。當蓄電池電壓達到正常的電壓值或到達計時時間段T1，自動切換到快速充電階段。

2、快速充電階段（T2）：蓄電池進入補充能量主要階段時，充電器采用與蓄電池匹配的***大電流恒流模式快速充電，當蓄電池電壓上升到設定值，自動恒定充電電壓切換到浮充充電階段。

3、浮充充電階段（T3）：自動切換到浮充充電階段，充電電流逐漸下降，下降到設定值或到達計時時間段T3，充電器自動關閉輸出電壓，蓄電池充電完成。

注：充電模式可按要求定制。

六、技術指標：

輸入電壓范圍：AC90V～264V

輸入頻率范圍：45～65Hz

功率因數：≥0.98

滿載效率：≥85%

機械沖擊及抗震等級：符合SAEJ1378要求

工作溫度：-10ºC～45ºC

儲存溫度：-40ºC～+75ºC

產品尺寸：183（長）х106（寬）х55（高）

產品凈重：1.2Kg

七、保護特性：

1﹑過熱保護：當充電器內部溫度到達過溫保護點時，充電器自動停止充電，LED指示燈為紅色告警，溫度恢復正常且重新開啟充電器輸入開關后，充電器恢復正常。

2﹑輸出短路保護：當充電器輸出意外發生短路時，充電器發生保護，短路去除后，充電器恢復正常。

3﹑輸出反接保護：當電池反接時，充電器發生保護，輸出保險管熔斷，更換保險管且電池正確連接后，充電器恢復正常。

4、輸出過壓保護：當充電器輸出出現過壓時，充電器自動關閉輸出，LED指示燈為紅色告警，輸出過壓去除且重新開啟充電器輸入開關后，充電器恢復正常。

八、LED指示燈：

LED指示燈為綠色常亮：蓄電池充滿或未連接。

LED指示燈為藍色閃爍：蓄電池正在充電。

LED指示燈為紅色常亮：充電器進入保護狀態（過熱保護、輸出過壓保護）。

九、使用方法：

1、首先關閉充電器的電源開關。

2、按充電器輸出連接線正負極正確連接好蓄電池。

3、連接好充電器輸入電源線，再插上輸入電源。

4、打開充電器的電源開關，LED指示燈為藍色閃爍，表示蓄電池正在充電。

5、當LED指示燈為綠色常亮，表示蓄電池已充滿，關閉充電器電源開關。

6、拔除輸入電源線。

7、拆除充電器輸出連接線。

十、使用維護和注意事項：

1、使用前務必仔細核對充電器的規格和性能是否與電池相匹配。

2、務必按充電器輸出連接線正負極正確連接好蓄電池。

3、充電時，輸入輸出連接線務必連接牢固。

4、嚴禁在充電過程中突然進行反接或短路。

5、在充電時，如果充電器或電池出現不正常或損壞，請立即拔除充電器輸入電源線和輸出連接線。

6、如果選用其它輸入電源線，須確保電源線能承受充電器的***大輸入電流，以及充電器輸入端口電壓在充電器的工作范圍內。

7、如果需要延長充電器的輸出連接線，須確保輸出連接線能承受充電器的***大輸出電流，以及盡可能做到輸出連接線在***大輸出電流下的線壓降小于電池電壓的1%，否則可能影響充電效果。

8、本充電器內有高壓、危險，如出現故障請與我們公司聯系，用戶及非我們公司專業維修人員嚴禁自行打開或改裝本充電器。

9、嚴禁在雷雨天氣使用。

10、嚴禁弄濕機身或在潮濕、雨淋水浸的地方使用。

11、嚴禁在熱源或太陽直射的地方使用。

12、嚴禁在易燃氣體場所使用。

13、應在通風無塵埃的地方使用。

14、嚴禁在進出風口或其它開口處放置棒狀或其它金屬物品。

15、嚴禁遮擋進出風口，進風口及出風口至少留有10cm空間。

16、嚴禁強烈震動和摔碰。

十一、產品所配附件：

1、三孔品字尾輸入電源線1根（可按各國插頭選配）。

2、說明書1份。

注：輸出連接線或端子可根據要求定制。
