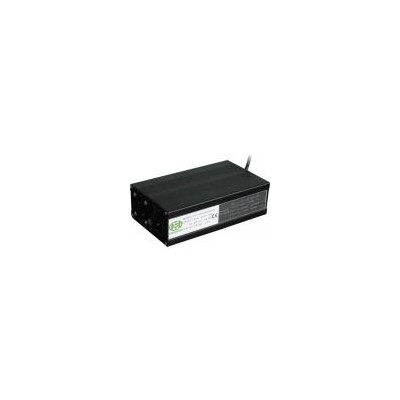

450W鉛酸蓄電池充電器

一、概述：

本充電器采用單片微型計算機（MCU）四段式智能充電技術，能準確跟蹤檢測蓄電池的充電過程，使其始終處于***佳的電化學反應狀態，可大大延長蓄電池的使用壽命。

充電器輸入電壓范圍寬，具有多重保護功能，可靠性高?？刂齐娐凡捎昧讼冗M(jìn)的無工頻變壓器LLC半橋諧振軟開關電源控制技術，而且合理的結構與散熱設計，使得整機效率高、體積小、重量輕，大大提高了充電器的便攜性。

二、產品名稱、型號和規格：

注：1、輸出電壓和電流可按要求定制。2、點擊產品名稱可進入產品詳細資料。

三、應用范圍：

本系列充電器廣泛應用于電瓶車、電動自行車、電動三輪車、電動叉車、電動汽車、電動摩托車、電動洗地機、電動船、電動觀光游覽車、電動巡邏車、電動高爾夫球車、電動牽引車、電動殘疾車、電動代步車、電動升降平臺、電動醫療設備、無人搬運車（AGV）、電動搬運車等各類電動車的鉛酸免維護蓄電池、鉛酸加水蓄電池、鉛酸膠體蓄電池循環充電。

四、產品優勢：

1、充電器內部集成有源功率因數校正（PFC)電路，可以實現對電網零污染,避免大電流沖擊電網。

2、輸入電壓范圍寬：為AC90～264V,適合全世界任何地區的電壓等級，對于電網波動以及產品出口具有很大的便利性。

3、整機效率高、體積小、重量輕：充電器采用***先進LLC半橋諧振軟開關電源技術，效率可以達到85%以上，而且合理的結構與散熱設計，使得整機體積與重量達到***小，提高充電器的便攜性。

4、技術先進：充電器采用單片機（MCU）四段式智能充電技術，能準確跟蹤檢測蓄電池的充電過程，使其始終處于***佳的電化學反應狀態，控制蓄電池溫升和閥值電壓，既能保證蓄電池不出現過充與欠充現象，又能盡量減少析氣和失水，避免蓄電池出現極化、硫化和熱失控等現象，可大大延長蓄電池的使用壽命。

5、獨創的預充電模式，對放置很久未使用的蓄電池和深度放電蓄電池具有激活、修復及延長蓄電池壽命功能。

6、可靠性高：充電器采用先進的電路設計，優質進口軍用級和工業級元器件制造，公司嚴格按照ISO9001國際質量管理體系標準進行生產和管理，故障率低，可靠性高，使用壽命更長久。

7、多重保護功能，可靠性高，具有過熱保護、輸出短路保護、輸出反接保護、輸出過壓保護、電池?cái)喔癖Ｗo(hù)、電池識別保護等多重保護功能，有效防止因誤操作而損壞。

8、外殼采用鋁合金制造，高壓等離子氧化表面處理，高檔、時尚、散熱好、硬度高、抗氧化、永不掉色。

五、充電模式：

1、預充電階段（T1）：蓄電池電壓低于正常值時，不能承受大電流充電，充電器則以小電流恒流模式充電，對放置很久未使用的蓄電池和深度放電蓄電池具有激活、修復及延長蓄電池壽命功能。當蓄電池電壓達到正常的電壓值或到達計時時間段T1，自動切換到快速充電階段。

2、快速充電階段（T2、T3）：蓄電池進入補充能量主要階段時，充電器采用與蓄電池匹配的***大電流恒流模式快速充電，當蓄電池電壓上升到設置值，充電電流逐漸下降，下降到設定值或到達計時時間段T3，自動降低充電電壓切換到浮充充電階段（如果充電時間到達T2時間段，充電電流還未下降到T2時間段的設定值，則充電器計時關機，進入電池?cái)喔癖Ｗo(hù)狀態）。

3、浮充充電階段（T4）：自動切換到浮充充電階段，既能保證蓄電池的完全充電，又能盡量減少析氣和失水，避免蓄電池出現極化、硫化和熱失控等現象，延長蓄電池使用壽命。當充電電流下降到設置值或到達計時時間段T4，自動切換到脈沖充電維護階段。

4、脈沖充電維護階段（T5、T6）：在脈沖充電維護階段，充電器能補償蓄電池的自放電損耗，更有效的為蓄電池補充容量，并可去除蓄電池里原本硫化結晶后變的堅硬的硫酸鉛，從而恢復蓄電池容量。

注：1、鉛酸加水蓄電池的充電模式略有不同，詳見充電曲線。2、充電模式可按要求定制。

六、技術指標：

輸入電壓范圍：AC90V～264V

輸入頻率范圍：45～65Hz

功率因數：≥0.98

滿載效率：≥85%

機械沖擊及抗震等級：符合SAEJ1378要求

工作溫度：-10ºC～45ºC

儲存溫度：-40ºC～+75ºC

產品尺寸：203（長）х106（寬）х55（高）

產品凈重：1.5Kg

七、保護特性：

1﹑過熱保護：當充電器內部溫度到達過溫保護點時，充電器自動停止充電，LED指示燈為紅色告警，溫度恢復正常且重新開啟充電器輸入開關后，充電器恢復正常。

2﹑輸出短路保護：當充電器輸出意外發生短路時，充電器發生保護，短路去除后，充電器恢復正常。

3﹑輸出反接保護：當電池反接時，充電器發生保護，輸出保險管熔斷，更換保險管且電池正確連接后，充電器恢復正常。

4、輸出過壓保護：當充電器輸出出現過壓時，充電器自動關閉輸出，LED指示燈為紅色告警，輸出過壓去除且重新開啟充電器輸入開關后，充電器恢復正常。

5﹑電池?cái)喔癖Ｗo(hù)：當電池內部斷格，使得充電時間到達設定值時，充電電流還未下降到設定值，則充電器計時關機，進入電池?cái)喔癖Ｗo(hù)狀態，LED指示燈為紅色告警，重新開啟充電器輸入開關后，充電器恢復正常。

6、電池識別保護：當電池組的節數與充電器不匹配、或電池組損壞，使得充電時間到達設定值時，電池電壓還未上升到設定值，則充電器計時關機，進入電池識別保護狀態，LED指示燈為紅色告警，重新開啟充電器輸入開關后，充電器恢復正常。

八、LED指示燈：

LED指示燈為綠色常亮：蓄電池充滿或未連接。

LED指示燈為藍色閃爍：蓄電池正在充電。

LED指示燈為紅色常亮：充電器進入保護狀態（過熱保護、輸出過壓保護、電池?cái)喔癖Ｗo(hù)、電池識別保護）。

九、使用方法：

1、首先關閉充電器的電源開關。

2、按充電器輸出連接線正負極正確連接好蓄電池。

3、連接好充電器輸入電源線，再插上輸入電源。

4、打開充電器的電源開關，LED指示燈為藍色閃爍，表示蓄電池正在充電。

5、當LED指示燈為綠色常亮，表示蓄電池已充滿，此時可關閉充電器電源開關，但也可以讓充電器繼續工作，使電池一直處于脈沖充電維護階段。

6、關閉充電器電源開關后，拔除輸入電源線。

7、拆除充電器輸出連接線。
