太陽能效率優化器的說明

安徽古林太陽能效率優化器是一種新型基于太陽能電池板級的DC/DC轉換優化裝置，一方面采用分布式MPPT跟蹤技術，跟蹤各個電池板的局部MPP，獨立地增強并提高電池板的發電性能，***大化光伏電站的總發電功率；另一方面，它們將輸入電壓/電流轉換為實時可配置的輸出電壓/電流值，實現電池板際間輸出優化配置，以***大限度提高太陽能系統的整體發電量。

在太陽能光伏發電系統的設計中，光伏陣列的排放形式和安裝角度對光伏組件接受太陽輻射有很大的影響，從而影響到光伏系統的發電量。

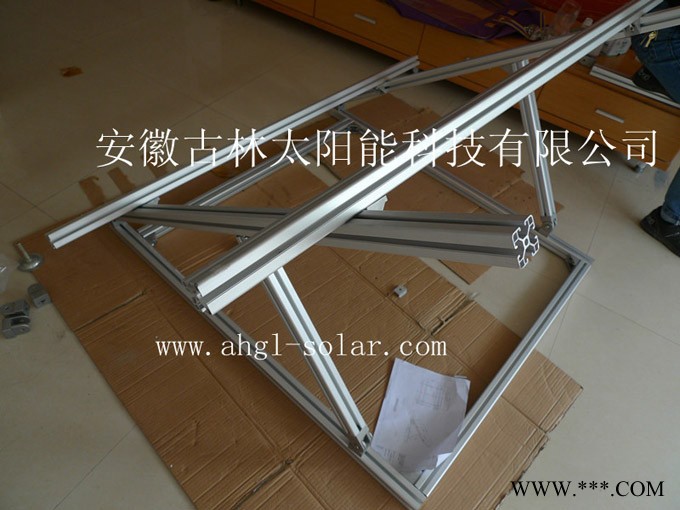

光伏組件的放置形式有固定式安裝和向日跟蹤裝置式安裝，其中跟蹤安裝方式包括單軸跟蹤方式和雙軸跟蹤方式。與光伏陣列的放置相關的有兩個角度的參量：陣列安頓傾角和陣列方位角。光伏陣列的傾角是光伏陣列平面與水平地面的夾角；光伏陣列方位角是方陣的垂直面與正南方向的夾角（向東偏設為負角度，向西偏設為正角度）。一般情況下，在北半球方陣朝向正南（即方位角為0度）時，光伏陣列的發電量是***大的。

太陽能光伏發電系統是由一個個光伏組件通過適當?shù)拇⒙?lián)方式組成的，許多發電系統在光伏組件安裝時沒有考慮到一些未知的不匹配問題，使系統無法發揮應有的潛能。也有一些無法避免的因素，如電池板部分被遮擋、空總的云、附近物體的反射、光伏組件的傾斜角和方位角不同、光伏組件有灰塵、光伏組件溫度不均等，此時組件的輸出伏安特性曲線呈多階梯狀，相應的功率電壓曲線含有多個局域***大峰值，會因陣列光伏組件的發電功率不同而引起組建的失配問題，導致系統發電效能降低。事實上，僅僅遮擋一小部分的光伏組件就會引起25%—50%的電能損失。

光伏系統不匹配的問題是由于電壓與電流組合不匹配造成的，造成此問題原因有很多，例如局部遮蔽、飄動的云、附近物體的反射、各種不同的傾斜角和安裝方向、表面污染、組件老化、以及太陽電池陣列上的溫度變化，陰影或其他因素造成的光伏組件不匹配可能會導致陣列產生不平衡的電量損失。

事實上影響系統發電量的因素很多包括組件內部電池的互聯方式、組件定向、光伏組件之間的串并聯問題以及逆變器的配置等。陰影導致的這種不成比例能量損失原因主要是跟組件和系統的組成結構有關。光伏組件通過多個太陽電池串并聯而成每個太陽電池串被稱為一個“組列”每個組列由一個旁路二極管來起到旁路導通保護以免一個或多個電池被遮擋或損壞時導致這些電池因過熱而損壞。光伏陣列由光伏組件通過串并聯方式構成當光伏發電系統部分被遮擋時未被遮擋部分電池產生的電流流經被遮擋部分電池的旁路二極管。當光伏陣列因陰影出現上述情況時會產生一條具有多個峰值的V-P 特征曲線。逆變器有兩個基本功能一方面通過DC/AC轉換將直流電轉換成與電網同頻和同相的交流電另一方面跟蹤太陽能光伏發電系統的***佳效率點。對于特定的光照輻射、溫度和電池類型太陽能光伏發電系統都有相應***的***佳電壓和電流值從而產生***大能量如果出現陰影遮擋或其它情況導致系統中各組件之間電壓和電流的失配將導致發電系統的效率大幅降低。

安徽古林太陽能效率優化器在工作過程中承擔了雙重跟蹤角色1跟蹤光伏組件***佳的MPP（***大功率點）2調整光伏組件的電壓和電流值在盡量保證組件的***大輸出功率的情況下采用DC-DC轉換技術根據組串的工作情況轉換成不同的輸出電壓/電流值使光伏系統獲得***大的電能古林電源優化器的原理主要是藉由直流/直流轉換器和MPPT（***大功率點跟蹤）技術來增加光伏組件的輸出功率。通過采用DC-DC的原理在基本保持功率不變的情況下改變組件的輸出直流電壓和電流如果組串中一個光伏組件由于陰影或其它因素的影響使其輸出電流變得很小這樣會影響組串的整體直流電流古林電源優化器會通過MPPT技術跟蹤組件的***大輸出功率再通過DC-DC技術使受陰影遮擋組件的輸出功率保持在不變的情況下提高其輸出電流從而提高陣列的輸出電流相應會降低陰影遮擋的輸出電壓。串聯的電源優化器可以相互之間進行無線通訊能夠感應出各組件的電壓值和電流值并且不斷調整優化系統使光伏系統處在發電量***多的狀態。

古林太陽能效率優化器保留了久經驗證的串聯電池板排列方式，并通過只將DC/DC和PMMT功能分布到電池板來實現改進。與此同時，古林太陽能效率優化器架構與現有的多級逆變器完美兼容，實際上將使它們能夠更高效地運行，因為總線電壓可保持更高水平且更恒定。古林太陽能效率優化器不只限于提升直流/直流轉換器的性能，它們既能處理能源多的情況，也能處理能源減少的情況。這就意味著因反射而增加的輻照(與遮蔽陰影相反的不匹配問題)也可被利用來增加產能。同樣，這也意味著古林太陽能效率優化器有能力處理功率變化，方法是給某個串列添加電池板(使該串列產生更多的電量)，或者從某個串列減少一塊或兩塊電池板(從而減少電量)。因此，安裝人員能夠設計串列長度不同的系統，使陣列應用更為靈活。古林太陽能效率優化器在其他方面也有助于提高靈活性，例如在同一個串列中安裝不同類型的模塊，或者采用不同的模塊安裝方向。古林太陽能效率優化器架構使系統能夠收獲***多的電能。

    電氣性能參數

***大輸入電壓：50V

***大輸出電壓：50V

***大組串電流：11A

UL系統組串***高電壓：600V

IEC系統組串***高電壓：1000V

工作效率：99.5%

操作溫度：-40~90℃

   物理性能參數

產品尺寸180*115*24

線徑范圍IEC：2.5/4.0/6.0mm2;UL:14/12/10AGW

保護等級IP67

耐火性能UL94-5VA

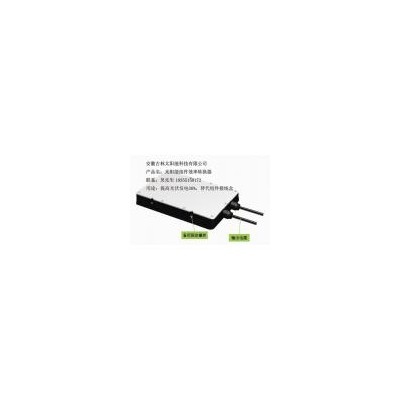

安徽古林太陽能效率優化器殼體特點

優化器的殼體遠離組件背板，讓熱量***大限度的擴散到空氣中；

采用單向膜技術，內部透氣減壓平衡，傳出熱量，外部防水；

上蓋和底座之間采用打膠進行密封防水，讓密封更可靠；

接線盒的支撐加強筋條設計在接線盒的內部，既起到支撐作用，又避免了外加加強筋的設計容易造成盒壁堆積塵土而影響散熱、電接觸和絕緣性能；

進出線鎖頭和盒體連體注塑，避免了內部金屬圈和塑膠螺紋在高低溫環境下的松緊配合變化。
