產品簡介

本系列配電柜適用于***高額定工作電壓至直流1000V、***大額定電流2000V的各種容量等級的光伏發電系統。作為二、三級匯流之用，也可通過控制器直接供直流充電站及各種直流負載使用，廣泛應用于大中型光伏發電系統和其它直流配電系統，可充分滿足市場各類型的應用要求。

產品符合IEC60439-1、IEC60529和60947及GB7251.1-2005等國際國內標準。

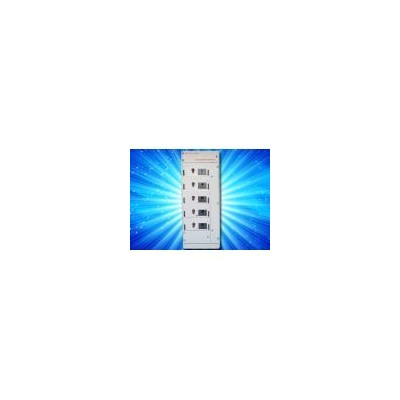

根據大型光伏發電系統的特點，結合我公司在光伏配電系統中的配套經驗，參照當前主流配電柜的主要結構型式，我公司自發研制、開發了KBT-PVG/Z系列直流配電柜。該配電柜為戶內安裝，開啟式雙面維護的直流配電裝置。配電柜的基本結構采用冷扎鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，為可開啟的小門，可裝設指示儀表。并列拼裝的柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。多柜并列時，始端柜與終端柜的左右兩側，可加裝防護板。

性能特點

◆組合裝配式結構，框架的全部結構件均用螺絲堅固連接，框架及門、面板均經磷化處理后靜電噴塑處理，不噴塑部件全部鍍鋅并經純化處理。能滿足各種元件的要求并能符合不同工作環境，達到相應的防護等級。

◆采用ABB、Schneider等國際、國內知名品牌斷路器和元件組合成功能單元，具有優良的技術性能，安全可靠。

◆可分別組成各種標準單元模塊，供客戶任意選用組裝。

◆采用區域之間的隔離以及功能單元進線和出現之間的相互隔離，有效的加強安全防護性能。

◆骨架采用優質鋼板，骨架上可帶有模數為25mm的孔，可供各種用途擴展，進線方式有上、下側進線兩種方式。

◆分?jǐn)嗄芰Ω摺訜岱€(wěn)定性好，電氣方案組合靈活方便、實用性強，主要參數達到國際先進水平。

◆重量輕，機械強度和裝配精度高，外形美觀。
