1.功能簡介

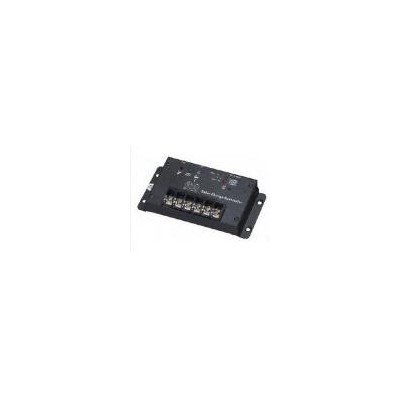

     本太陽能控制器于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作，是光伏系統中非常重要的組件。使整個太陽能光伏系統高效，安全的運作。
     太陽能主要用于家庭、商業區、工廠、交通、牧區、通信以等太陽能供電的系統。本太陽能路燈控制器具備以下基本功能:
　　· 過載保護
　　· 短路保護
　　· 反向放電保護
　　· 極性反接保護
　　· 雷電保護
　　· 欠壓保護
　　· 過充保護

2.工作特性
　　（1）12/24V自動識別
　?。?）高效的串聯式PWM充電方式，延長了蓄電池壽命，提高了系統性能
　　（3）使用功率 MOSFET 作為電子開關，沒有任何機械開關
　　（4）LED數字化功能菜單設置及顯示簡明、易用
　?。?）密封、膠體、開口式三種類型鉛酸蓄電池充電程序可選
　  （6）采用溫度補償，自動調整充放電參數，提高蓄電池使用壽命
　?。?）控制器具有過溫、過充、過放、過載、短路自動保護功能
　　（8）任意組合的光電池及蓄電池反接自動保護功能

3.產品選型

     一：應該選擇功耗較低的控制器，控制器24小時不間斷工作，如其自身功耗較大，則會消耗部分電能,***好選擇功耗在1毫安以下的控制器。
     二：要選擇充電效率高的控制器，控制器能自動追蹤電池板的***大電流，尤其在冬季或光照不足的時期，其他的高出20%左右的效率。

4.控制原理

    蓄電池電壓采集:用于蓄電池工作電壓的識別。利用微控制器的PWM功能,對蓄電池進行充電管理。
　　蓄電池開路保護:萬一蓄電池開路,若在太陽能電池正常充電時,控制器將關斷負載,以保證負載不被損傷,若在夜間或太陽能電池不充電時,控制器由于自身得不到電力,不會有任何動作。
　　過充保護:充電電壓高于保護電壓時,自動關斷對蓄電池的充電;此后當電壓掉至維護電壓,蓄電池進入浮充狀態,當?shù)陀诰S護電壓后浮充關閉,進入均充狀態。當蓄電池電壓低于保護電壓時,控制器自動關閉負載開關以保護蓄電池不受損壞。通過PWM充電電路(智能三階段充電),可使太陽能電池板發揮***大功效,提高系統充電效率。本產品支持蓄電池的反接、過充、過放。

5.接線方法
      方法:一般的太陽能路燈控制器應先連接負載，其次是蓄電池線，***后再連接太陽能電池板線。

7.技術參數
