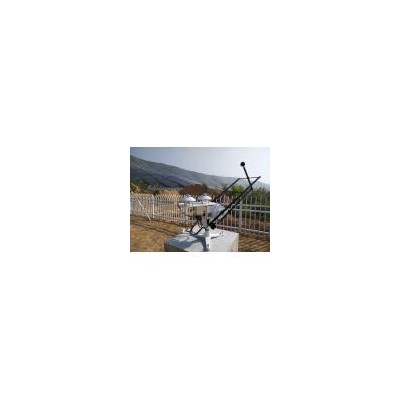

STR-22G-S2  高精度太陽輻射監測系統BSRN

        STR-22G-S2  高精度太陽輻射監測系統BSRN參照世界氣象組織世界氣候研究計劃（WCRP）下墊面輻射基準站網（BSRN）的要求建立起來的。國際基準輻射站測量標準，可用于其他太陽輻射資料的校準，能適應國際氣候監測網的業務需求，滿足觀測數據的高精度和高穩定性要求。

       基準輻射站采用日本EKO高品質輻射表和荷蘭的太陽追蹤系統，嚴格滿足WMO對于輻射測量精度和穩定性的要求，具備高可靠性、高準確性、易維護、易備份等特點。系統的配置可根據用戶的實際測量需求進行增減，該系統由全自動太陽跟蹤器、各種輻射傳感器（總輻射表、散射輻射表和直接輻射表等）、采集系統及供電單元等輔助設備組成。

       此測光站按照WMO組織的“地面輻射基準站網絡（BSRN）”規范和要求測量長期自動測量太陽能要素中的總輻射（GHI）、直接輻射(DNI)和散射輻射(DIFF)等輻射組分，是太陽能輻射的標準和要求。

      主要測量參數：總輻射（GHI）、散射輻射（DIFF）、直接輻射（DNI）、傾斜總輻射

      選配參數：風速、風向、空氣溫度、空氣濕度、大氣壓力、降雨、組件溫度

日本EKO 全新系列日射強度儀

       MS-80（Secondary Class）:新一代的輻射傳感器，采用全新的設計理念，擁有世界上***快的響應速度，用于***別的研究和觀測。

       MS-802（Secondary Class）:擁有質量的玻璃罩以及創新的技術設計，并具備溫度補償功能，具有極高的相應速度和精度，能滿足***別應用到要求。

       MS-60(First Class）:新一代的輻射傳感器，高精度、性價比的一級輻射表，具有高精度和響應速度快等優點，適用于氣象監測網、光伏電站太陽能監測和研究、熱量監測和材料測試等領域。

      MS-410(First Class）:日射強度計測量寬帶全球太陽能輻照度。MS-410是非常適合MS抽樣10分鐘平均太陽輻射通量的水平或傾斜配置。它完全符合ISO9060“頭等艙”規范。 平面?zhèn)鞲衅鞅砻?涂有一層特殊,高度吸收黑色顏料,是保護兩個透明的玻璃穹頂?shù)陌肭颉?/p>

      MS-602（Second Class）:輻射表，它體積小巧、重量輕、安裝簡便，優質的4mm保護罩和全密封設計使其內部的熱電偶能夠避免外部環境的影響，并且能夠在水下正常工作。適用于氣象站日常測量、光伏電站太陽能監測和研究、農林生態監測和現場環境測試等。

EKO   MS-57  直接輻射傳感器

      EKO新一代高精度直接輻射傳感器（MS-57，ISO一級），該輻射傳感器具有國際上***快的響應速度，95%響應時間小于0.2s，99%響應時間小于0.5s。五年內設備的不穩定性小于0.5%，五年之內，僅需要標定一次。傳感器觀測誤差小于0.9%。該傳感器配合STR-21G/22G高精度太陽追蹤系統（追蹤精度0.01°），可以勝任CSP/CPV等聚光電站太陽能資源評估、選址、運維、科研等任務。

技術指標

ISO 9060  標準等級：First Class

光譜范圍 (> 50%透光率)：200～4000 nm

響應時間 95%：<0.2s

非線形誤差 (100 -1000W/m²)：0

非穩定性（年變化）：<0.5%

熱輻射偏移(200W/m²)：0 W/m²

溫度偏移 (5K/hr)：<1 W/m²

光譜選擇性 (0.35-1.5µm)：<1 %

溫度響應 (-20℃～+50℃)：<0.5 %

傾斜反應 (at 1000W/m²)：<0.2 %

靈敏度 ：7～14µV/W/m²

阻抗：大約 15000Ω

內置溫度傳感器：PT-100

傳感器重量:0.6kg

工作環境：-40℃～+80℃

認證:ISO 9847 WRR、IEC 61326-1-2006、CE

防護等級：IP67

線纜長度：10m

新型反照率傳感器

        EKO 公司推出新型的反照率傳感器，符合ISO9001、ISO17025、ISO14001、IEC60904、ISO9060-2018和WMO等國際標準，是一款新型精密的反照率傳感器，我公司共推出兩個個型號，MSA-80和MSA-60，MSA-80是一款副基準反照率傳感器，MSA-60是一級反照率傳感器。
       MSA-80是一款副基準反照率傳感器是采用2個MS-80總輻射傳感器，95%的響應時間為小于0.5秒，五年之內免標定，廣泛應用于氣象、科研、水文和農業研究等領域。
      MSA-60是一款一級反照率傳感器是采用MS60新型的一級總輻射傳感器，MS-60是EKO公司推出的***款總輻射傳感器，測量精度好，性價格比高，廣泛應用于氣象、科研、水文和農業研究等領域

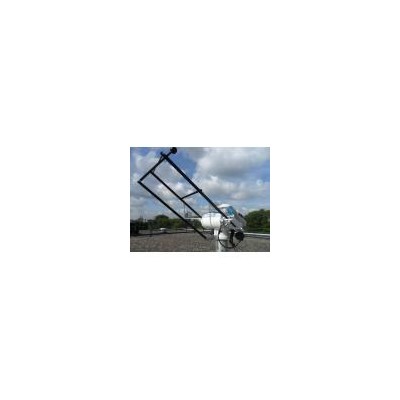

EKO  STR系列太陽自動跟蹤器

日本EKO-STR系列單/雙臂太陽追蹤系統可裝載各種類型的太陽輻射表，具有世界上***優秀的追蹤精度。重型STR-32G能承受4倍于STR-21G/22G的負載，約60kg。結合直接輻射表（DNI傳感器），遮擋組件以及總輻射表可以測量直接和散射輻射分量。該系統在氣象、環境、新能源和科學研究等領域擁有廣泛的客戶群。為便于安裝和精確的太陽追蹤，所有的STR太陽追蹤器都有一個內置的GPS接收器。自動設置的位置坐標和時間信息可用來計算和控制其精確的對準太陽。標準的四象限太陽傳感器可以補償任何幾何定位偏差，這也使得測量更為精確。

STR-22G技術指標：

臂膀：雙臂

電機：步進電機

跟蹤技術：諧波傳動

指向精度（0～87°）：<0.01°

角度分辨率：0.009°

跟蹤高度角：-15～95°

跟蹤方位角：0～360°

扭矩：24Nm(12+12)

負載：15kg

太陽傳感器視角：30°（±15°）

太陽傳感器視角精度：±0.01°

GPS定位：水平位置<15m

定位速度：<5min

通訊方式：RS232 / 9600 / 8N1

電源要求：100～240V AC；21～31V DC

功耗：<20W

防護等級：IP65

工作溫度：-40～+50℃

工作濕度：0～100% RH

尺寸：430*380*440

重量：15.5kg
