TMC-5ST太陽光譜分析系統


一、　太陽光譜分析系統用途
　　　太陽光譜分析系統專業的太陽光譜輻射測試系統, 符合國際氣象組織WMO標準要求?？蓪?shí)時監測太陽各波段光譜的輻射強度,與太陽光譜分析軟件配合使用，可實時顯示各路光譜曲線圖,光譜所占總輻射的比例,及單位時間內各路光譜的累計量，具有測試精度高、人機界面好、人工干預少、交直流電共用等特點?？蓮V泛用于太陽輻射研究,材料老化試驗,材料透光測試, 太陽能發電站選址、農業光合輻射研究等領域的使用。

二、系統構成
1.TMC 型多通道太陽輻射記錄儀；
2.TBQ-4-6分光譜輻射表 ；
3.TMC-5ST太陽光譜分析系統軟件；

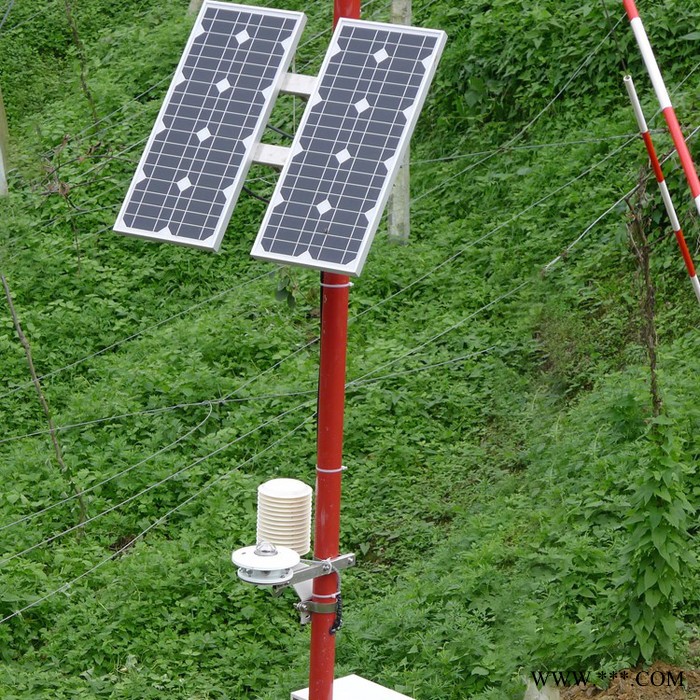

4.電源部分：AC220V或充電電池+太陽能電池板；
三、技術指標功能
1.太陽光譜分板系統測量光譜范圍:

總輻射(280---3000nm), 紫外(280----400nm), 紫藍(400---500nm) 綠光(500---600nm), 紅橙光(600---700nm), 可見光(400---700nm), 近紅外(700---760nm)，紅外(760---3000nm), 遠紅外(3000----50000nm)
2. 太陽光譜反射率:該太陽光譜分板系統采用兩套分光譜表同時測量，一套正對天空，一套對測量點，可算出該點的太陽光譜反射率（反射率定義：物體對入射輻射的反射部分稱為反射輻射，反射輻射對入射輻射之比稱為反射率。）
3.TBQ-4-6分光譜輻射表技術參數:
01.靈 敏 度:7～14μV／W.m-2 ；
02.響應時間:小于20秒(99%)；
03.內 阻:小于400Ω；
04.溫度特性:約0.05%℃(溫度環境-40℃～+50℃ 范圍內)；
05.穩 定 性:不大于±2% ；
06.余 弦:天頂角0°～70°，偏離標準±3%；天頂角70°～80°，偏離標準±7%；
07.方 位:無；
08.光譜范圍:①280～3000nm ②400～3000nm ③500～3000nm
④600～3000nm ⑤700～3000nm ⑥760～3000nm；
09.工作環境:-50℃～+50℃,相對濕度90%(40℃)；
10.重 量:2.5kg/臺；
11.測量精度:小于5%；
12.測量范圍:0～2000W/ m2
4.TBL-1長波輻射表：可測量太陽（向上）或地球（向下）的長波輻射值，也叫遠紅外光。
01.時間響應:≤30s(99%)；
02.內 阻:約1000Ω；
03.余 弦:≤±10% ；
04.光譜范圍:3000～50000nm；
05.工作環境:-50℃～+50℃；
06.重 量:2.5kg；
07.測量范圍:0～2000W/m2
08.精 度:小于5%；
5.TMC型多通道太陽光譜分析記錄儀:
TMC型多通道太陽光譜分析記錄儀采用軍工級電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.3秒/通道，控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。具有功能參數選擇。
A．輸入阻抗：大于傳感器的1000倍或10MΩ中的較大值
B.顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據,記錄儀具有先進的輕觸薄膜反饋式按鍵,操作簡單,實現對各路數據的實時觀測；
C.儀器尺寸:340*150*300（mm）；
D.重 量:6.5Kg，金屬外殼；
E.工作環境:-40℃～+70℃,相對濕度小于90%；
F.通 道 數:24通道（可擴充至）；
G.輸入范圍:±25Mv；
H.準 確 度:0.5%；
I.顯示方式:大屏幕漢字液晶圖形顯示
J.分 辨 率:1W/㎡ ；
K.顯示內容及存儲內容:時間，輻射瞬時值、小時累計量及***大值、日累計量及***大值，瞬時反射率值；
L.供電電壓:AC:220V±10％ 50Hz或DC:12V 可外接太陽能供電系統；
M.通訊接口:標準RS232計算機通訊口；
N.測試周期:30mS；
0.顯示周期:10S；
