一、 整 體 說 明：

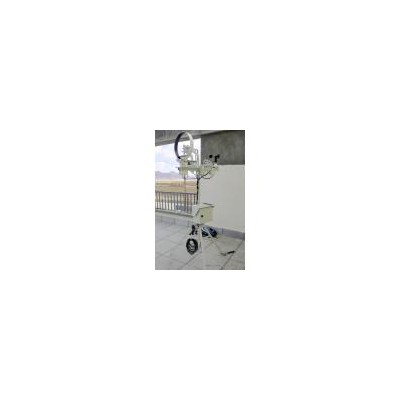

RYQ-5太陽輻射測量系統由總輻射表、散射輻射表、直接輻射表、反射輻射表、凈全輻射表、長波輻射表、輻射數據記錄儀和輻射監測專用支架組成，可全天候測量太陽輻射的五個要素，記錄儀帶數據功能存儲，U口輸出（可擴展成GPRS無線通信模式），專用軟件嚴格按照國家《地面氣象觀測數據文件和記錄簿表格式》進行開發，記錄儀內采集運算按《地面氣象觀測規范》和中國氣象局監測網絡司相關規定進行開發，除提供規范的月報表外還提供日?qǐng)?bào)表，實時數據（每分鐘上傳一次數據）數據間隔可設定，,24小時輻射強度曲線，地方平均太陽時換算、輻射累計量等諸多功能。

二、組成：
總輻射表；

散射輻射表；

反射輻射表；

凈全輻射表；

長波輻射表；

輻射數據記錄儀；

太陽輻射專用氣象支架（含橫臂）；

2#氣象站標配機箱

三、技術參數：
輻射數據記錄儀（MP-608含軟件）：

工作電壓：DC24 V/AC220V±10%

液晶尺寸：7寸大屏幕（標配）

儀器重量：2.2Kg

儀器尺寸：W*H*L=300*240*100（mm）

工作溫度:-10℃～+60℃

工作濕度：≤90%RH

通 道 數:1-16通道(其他通道可定制)

1、 總輻射

水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）。總輻射是輻射觀測***基本的項目?？傒椛溆每傒椛浔恚ㄒ喾Q天空輻射表）測量。
光譜范圍：280----3000nm

測試范圍:0～2000W/m2

精度：小于5%

顯示分辨率： W/m2，0.01MJ/ m2

2、 凈全輻射

　  由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全 波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。凈全輻射用凈全輻射表測量。
光譜范圍：280-----50000nm

測試范圍：-2000～+2000W/m2

精度：小于5%

顯示分辨率： W/m2，0.01MJ/ m2

3、 直接輻射

　  太陽直接輻射：是指測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射。用太陽直接輻射表（簡稱直接輻射表或直射表）測量。（日照時數：太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。日照時數也稱實照時數。）

光譜范圍：280----3000nm
測試范圍：0～4000W/m2

自動跟蹤器電源： DC6V±l0％、 AC 220V±l0％
精度：≤2%
顯示分辨率： 1W/m2，0.01MJ/ m2

日照時間：范圍:0—24小時,精度:0.1小時

4、 散射輻射和反射輻射

輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。感應面朝下所接的為反射輻射。散射輻射和反射輻射都是短波輻射。這兩種輻射均用總輻射表配上有關部件加以測量。
光譜范圍：280----3000nm

測試范圍:0～2000W/m2

精度：小于2%

顯示分辨率： W/m2，0.01MJ/ m2

5、 長波輻射表：

遠紅外輻射范圍（地球輻射）（3000------500000 nm)

測試范圍：0～+2000W/m2

精度：小于5%
顯示分辨率：瞬時值： W/m2， 累計量:0.01MJ/m2

四、電源系統及數據導出：

采用交直流兩用供電方式, 具有停電保護功能，在沒有交流電現場由充電電池供電,可保證系統在沒電現場能穩定工作；機內電池連續工作時間可達8小時；配2G優盤可與計算機進行數據交換，方便對數據進行二次編輯和處理。
