家用太陽能系統一般由太陽電池組件組成的光伏方陣、太陽能充放電控制器、蓄電池組、離網型逆變器、直流負載和交流負載等構成。

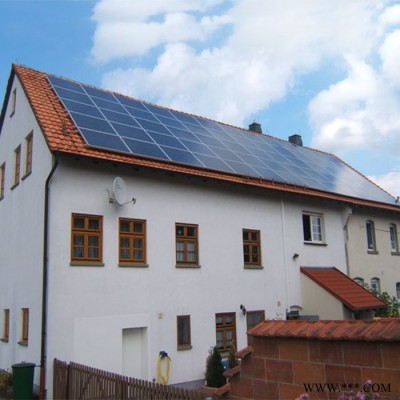

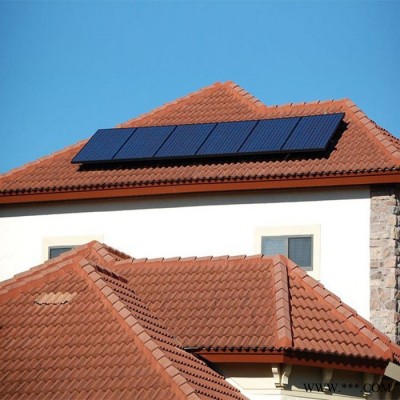

太陽能波紋瓦屋面安裝系統適用于家用及別墅屋面, 支持晶硅組件及非晶硅薄膜組件安裝. 該安裝系統結構設計通過力學校核及風工程分析加以優化，符合AS/NZS 1170, DIN 1055, IBC 2012, GB50009-2012等相關建筑載荷規范. 所使用的材料為熱鍍鋅鋼材及SUS304不銹鋼,AL6063,AL6005高強度陽極氧化鋁合金，具有高防腐特性，適合于戶外嚴苛氣候條件的安裝及使用。

波紋瓦屋面安裝支架采用獨立研發的太陽能鋁合金導軌及不銹鋼屋面掛鉤,支座，結構可以靈活拼裝并有多種連接方式供客戶選擇。根據屋面類型選擇相應的零配件進行安裝，適用于平瓦，波紋瓦等多種瓦屋面形式。設計簡潔，安裝便捷，高度及角度均可做適當?shù)恼{(diào)整，節省您的人力成本和安裝時間?？梢允菢?biāo)準化的Kits方案或者根據客戶要求定制的方案。

技術參數

安裝傾角：平行屋面5°-60°

最大雪壓 : 1.4 KN/m2

最大風速： 42 m/s

設計標準：AS/NZS 1170, DIN 1055, IBC 2006, etc.

組件類型：: 有框或者無框

排列方式：橫向或豎向

質保年限： 15 年

結構特點：

安裝便捷,節約安裝成本

中綠建新能源系列鋁合金導軌螺母及Ｕ型槽鋼螺母能從導軌的任意位置靈活裝入, 并可以與組件壓塊及屋面掛鉤, L型支座在工廠預裝, 從而大大減少了現場安裝的時間和人力成本.

無以倫比的持久耐候性能

        以至少20年的使用壽命及15年的質量保證為設計理念, 所有的結構零部件均為高強度熱浸鋅碳鋼, SUS304不銹鋼, AL6063, AL6005陽極氧化鋁合金, 保證太陽能支架的持久耐候性能.

安全可靠，承受極端氣候, 遵循當?shù)剌d荷規范

 太陽能支架經由經驗豐富的結構工程師設計和校核, 遵循AS/NZS 1170, DIN 1055, IBC 2012, GB50009-2012等國際建筑及結構載荷規范. 太陽能支架的主要受力部件均經過力學校核及載荷測試來保證結構的承載能力.

適應性強,能夠在現場進行調整

 太陽能支架適用于市場上通用的晶硅組件, 薄膜及非晶硅組件, 并能適應各種類型的地面及屋面安裝, 從小的太陽能系統到大型MW級的太陽能系統均可以采用.

全方位的太陽能支架技術支持及服務

 太陽能支架提供全方位的技術支持, 如在線計算物料清單, 一對一客戶服務, 以及提供所有的技術文檔, 如計算書, 安裝手冊等.

一站式太陽能支架方案

中綠建新能源提供所有的屋面及地面支架, 太陽能車棚, 光伏大棚等安裝方案.
