品牌	安徽利同
型號	LTFD

1、概述

       風力發電機是將風能轉換成電能的設備,風能通過葉輪帶動主軸、增速箱、發電機組轉換成電能。隨著大規模風電場的投入運行，出現了很多的設備運行故障。而傳統的維修方式效率較低，成本很高，因此對維修方式的變革迫在眉睫。

       發電機組的狀態監測和故障預測、診斷是目前風力發電機設備維修、維護管理的主要手段,其狀態監測的方法很多,主要有力、位移、振動、噪聲、溫度、壓力等監測。由于振動引起的機械損壞比率很高,在診斷技術上應用**多的是機械振動信號檢測, 風力發電機運行狀態通?？蓮恼駝?dòng)數據上體現出來。

       本公司研制開發的風力發電機組狀態監測系統，具有振動數據實時監測、分析及超限報警制動等功能?？梢詼p少機組的非計劃停機及由此造成的發電損失和維修成本，幫助發現早期故障隱患，降低故障發生率。

2、 系統架構

 3.現場監測儀
現場監測儀是針對風電機組監測需要而設計的現場采集單元，其體積小重量輕，可方便地安裝在機艙內部，負責采集和調理現場傳感器采
集的信號，并進行數據通訊。
      技術特點
◆ **大輸入通道：16路振動量，8路工藝量，2路轉速量。
◆ 1路繼電器輸出通道。
◆ 24位AD數模轉換，保證持續數據采集。
◆ 16通道實時信號同步采集。
◆ 不同通道采用不同采樣頻率同時采集。
◆ 模擬信號測量頻率范圍：0~40kHz。
◆ FFT：100~6400線。
◆ 加速度包絡：使用4個帶通濾波器。
◆ 防護等級：IP65。
◆ 以太網數據傳輸。
4.振動監測主系統　
主系統安裝監測軟件，監測軟件與數據庫系統配合使用。軟件除完成系統結構框圖中的核心監測分析功能外，實現各種輔助功能。
      軟件輔助功能
◆ 用戶管理：登錄、權限等管理。
◆ 系統設置：能夠?qū)ΡＷC系統正常工作的各種參數進行人工設置，在不改變軟件的情況下滿足將來可能增加和修改監測參數的需要。
◆ 數據庫管理：數據庫管理包括附加數據庫、分離數據庫、備份數據庫、還原數據庫和新建數據庫等功能。
◆ 日志記錄：記錄登錄用戶的操作記錄。
      軟件核心功能
◆ 數據采集：系統能連續采集并存儲風電機組的所有振動信號、轉速信號及與風電機組狀況有關的過程參數。
◆ 狀態識別：系統能自動識別機組狀態，如正常狀態、啟停機狀態和異常狀態等，可自動生成較全面反映機組狀態的報告。
◆ 實時監測：以主監視圖、棒表、數據表格等方式實時顯示所監測的數據。
◆ 智能報警：當機組出現異常時可實現自動報警，避免引起機組進一步的損傷。
◆ 事故追憶：設有黑匣子數據庫，可追憶事故前后的詳細數據。
◆ 故障診斷：可分析診斷風電機組的常見故障，包括軸系常見故障、齒輪和軸承故障等，并具有知識庫管理功能。
◆ 事件列表：記錄報警事件和開關事件的詳細資料。

◆ 通訊功能：遵循IEC 61850標準，提供與其他系統通訊接口。

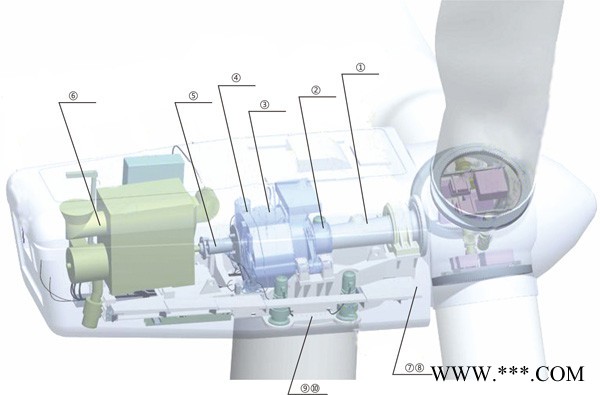

風電機組部件	傳感器數量	序號	安裝方向	頻率范圍Hz	傳感器類型	安裝方式
主軸承	1	1	徑向	0.1~100	加速度	剛性機械緊固/粘結劑/磁座
齒輪箱	3	234	徑向	0.1~100（行星齒輪、中間軸軸承） 10~10000（高速軸軸承）	加速度
發電機軸承	2	56	徑向	10~10000	加速度
機艙	2	78	軸向及橫向	0.1~100	加速度
塔架上部	2	910	軸向及橫向	0.1~100	加速度
