測定范圍	0-40mg/m3
測量精度	±10%
品牌	中環環保
型號	ZHHB-YZ
加工定制	否
監測項目	顆粒物
采樣方法	直接采樣法



    一、中環環保ZHHB-YZ森林公園負氧離子在線監測系統特點

    濕地公園負氧離子在線檢測設備已經成功應用于全國各地生態公園，濕地公園，瀑布公園，森林公園，自然保護區，旅游景區.目前我司較為出名的案例有巴伐利亞莊園，宜興蓄能電站，貴州遵義中國西部茶海之心景區。該系統可同時監測多種環境要素，并可根據用戶需要進行擴展增減，可24小時全天候?qū)諝庵胸?fù)氧離子，溫度濕度，PM2.5，噪聲濃度數據進行監測傳輸。獨特的模塊化組合結構設計，所有監測傳感器可替換,配備有專業安裝支架立桿，安裝方式有立柱式安裝，壁掛式安裝兩種,現場可視化數據監控，遠程云平臺監控，手機微信查詢，后期運營維護極其方便

    1. 集成度高，方案靈活：系統可集成揚塵(PM2.5/PM10、TSP)，負氧離子，噪聲，氣象要素(溫度濕度，風速風向，大氣壓，降雨量，太陽輻射等可選配)，數據傳輸，發布 顯示一體。通過集成高，靈活的方案，模塊化，可以全方位滿足不同場合使用需求

    2. 系統穩定，當前所有做過的案例中，數據穩定，系統具有自檢與自我恢復功能。

    3. 多媒體顯示：可配單色，雙色，三色，全彩，液晶屏，可對顯示界面進行定制，附 加顯示時間日期，新聞滾筒播出廣告內容

    4. 網絡功能：RS-485 通訊接口。GPRS無線傳輸、AC220V 或 DC24V 供電

    5. 可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可 擴展氣體監測顯示的接口

    6. LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高;可以傳輸文字等節目信息，不受距離限制，應用廣泛;終端掉線上線后可以實現續傳，節 省流量

    二、負離子監測設備安裝布點方案

    監控點通常選取實際負氧離子濃度較高的位置進行布控，一般原始森林、天然瀑布、黃金海岸、綠色原野等區域往往負離子濃度高，總的原則是豐富的植被茂密，覆蓋面積大，有瀑布或者水流之地是較好的監控點位置，數據現場可視化通常配備高清LED屏幕，可視化顯示端既可與監控點一起放置，又可單獨分開，布點在進出口人流量高的位置，方便老百姓實時觀看了解實時監測數據。

    監控點位置如與LED顯示屏幕距離較短，則選用RS485有線傳輸方案;

    如LED顯示屏幕與監控點位置距離大于100米時，建議選擇無線ZigBee傳感器網絡方案

    三、景區負氧離子監測產品配置清單

    具體要求不同，清單也會略有不同，最后以合同為準。以下清單只供參考。

序號	名稱	型號	配置	備注
1	大氣負離子監測儀	COM-3200PROII	標配
2	揚塵監控儀	ZHHB-6B	標配
3	噪聲傳感器	ZHHB-Z	選配
4	溫度傳感器	ZHHB-W	選配
5	濕度傳感器	ZHHB-S	選配
6	風向傳感器	ZHHB-FS	選配
7	風速傳感器	ZHHB-FX	選配
8	安裝立桿組件	定制	標配
9	數據接收，傳輸模塊	GPRS無線傳輸	標配	我方將試驗兩個方案，優先選擇免流量的zigbee方案，如不成功改成GPRS流量方案，
10	戶外機柜	定制	標配
11	云平臺平臺及手機APP	定制	部分標配
12	LED 顯示系統及組件	定制	標配 屏幕尺寸可定制	如果LED安裝在室內，可以掛在墻上，也可以選配支架立在室內； 如果LED安裝在室外，必須配上支架

    四、監測系統拓?fù)浣Y(jié)構路徑

    濕地公園負氧離子在線監測設備專為環境監測而開發的大氣負氧離子自動監測站。主要包括：安 裝于野外的負氧離子監測儀，噪聲，pm2.5，負氧離子，溫度濕度、數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件(服務器和客戶端可為同一臺電腦)，LED 大屏幕

    濕地公園負氧離子在線監測設備通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心(云平臺)，業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況;另一路可通過RS485有線傳輸方式，數據傳輸?shù)礁咔錖ED 屏幕上，實現實時同步更新;業主單位也可以通過信息發布平臺自主發布相關廣告文字內容實時更新，同步顯示。

    濕地公園負氧離子在線監測設備傳輸原理：數據是通過 GPRS 無線傳輸， 原理是通過無線傳輸模塊上的手機卡里面的流量傳輸數據。

    異地顯示信息發布單元：數據是通過 internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由無線模塊轉交給 LED 屏幕

    五、LED 無線信息發布平臺終端管理

    業主單位自備一臺連網的電腦，用于安裝相關軟件，登陸信息發布系統，自行編輯 要更新的廣告內容，然后直接無線傳輸?shù)?LED 大屏幕上同步顯示，效果圖如下

    六、核心指標技術參數

監測指標	規格型號	指數指標
PM2.5監測傳感器	中環環保	PM2.5測量范圍：0-1000ug/m3 顆粒物測定分辨率：0.001mg/m3 顆粒物測定精度：相對于標準顆?！?% 分辨率：1ug/m3  精度：±10%
空氣負氧離子	日本COM COM-3200PROII	測定范圍：三段范圍設定 R1：0～±20,000ions/CC R2：0～±200,000ions/CC R3：0～±2,000,000ions/CC 顯示設備：液晶顯示器。 歸零調整：采用軟件歸零調整 輸出接口：附RS-232輸出端子。
噪聲傳感器	中環環保	噪聲量程：30～130db   噪聲分辨率： 1db     噪聲精度：± 0.5%
溫濕度傳感器	中環環保	溫度測量范圍：-30~70℃ 溫度精度：±0.3℃  存儲條數：＞2500條 濕度范圍：0～100% RH 濕度精度：±3%
通訊方式	GPRS無線傳輸	要求客戶提供手機卡，并開通GPRS流量，每月大概30M
供電方式	220V供電系統	市電交流電
驅動	LED顯示屏卡	用于驅動LED屏
安裝立桿及組件	3m立桿及橫臂抱箍	用于固定主機到立桿上
備注：

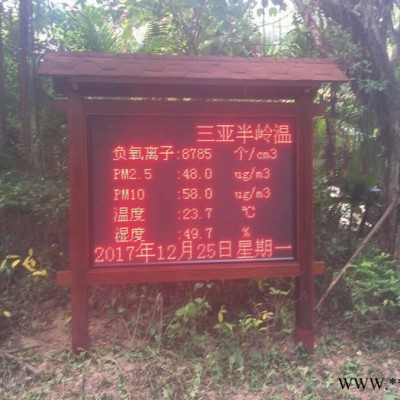

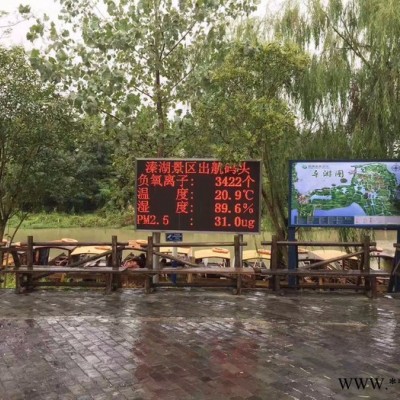

    七、項目安裝現

    一、負氧離子濃度分布與空氣質量關系

    八、交貨和供貨保障措施

    交貨期以合同、或雙方約定時間為準。

    為保證為貴項目工程及時供貨，特擬定以下保障措施，具體以實際情況為準：

    1：組建產品供應項目部 針對項目，單位抽調經驗豐富、責任心強的業務骨干組建產品供應項目部。負責工程的產品供應、運輸、安裝調試。

    2供應計劃：根據進度和合同要求，制定詳細的材料質量控制計劃和供應管理辦法，并做到表格化。

    3供貨流程：1.貨物采購 按照合同約定，項目經理組織供貨。

    2.到貨檢驗 到貨后，在或交貨地進行的產品到貨檢查。檢查前我方將提前通知客戶派員參加。

    3. 開箱檢驗 在現場進行的開箱檢驗由我方及客戶等有關人員共同參加，對產品的內外包裝產品外觀進行檢查，若發現產品短缺和外觀破損，我公司將及時處理。

    4. 安裝驗收 安裝驗收是我公司和客戶共同對產品安裝工程根據有關的產品安裝技術指標進行驗收。安裝驗收后雙方簽署安裝驗收文件。

    5.完工測試 系統完工測試主要是對已安裝產品進行單體測試。

    6.質保期 系統驗收合格后開始進入質保期，質保一年，正式投入使用，期間將進行抽查各種測試項目，檢查系統的可靠性和穩定性。

    一、產品驗收

    1.設備運抵安裝現場后，將與客戶單位共同開箱驗收。驗收時發現短缺、破損， 立即免費補發和負責更換。

    2.設備安裝完成后，進行相應的聯機測試和性能測試。測試過程在客戶單位有關 人員的參與下進行。詳細記錄測試的過程和結果，經各方簽字后作為驗收的文件之一。

    3.系統測試中如發現設備性能指標或功能與產品技術文檔上所描述不符，客戶有 權拒收并要求賠償。

    4.客戶可根據合同及招標文件和客戶單位的有關規定對驗收內容和具體指標進行 修改和補充，經雙方確認后形成驗收文件作為驗收依據。驗收測試合格后，雙方簽署系 統驗收報告，設備正式進入運行期，運行期后雙方簽署最終驗收文件

    二、售后服務

    本公司提供一年的免費整機保修服務;提供終身整機維修，五年內提供成本價配件。 本公司接到維修通知后應及時派技術人員維修。

    服務及售后包括：

    1. 免費的產品運輸?shù)娇蛻糁付ǖ攸c(diǎn)。

    2. 免費的產品安裝。每臺設備提供一次的免費安裝及調試。

    3. 產品的一年質保。

    4. 客戶使用及維護。

    5. 質保期外的優惠質保。

    三、施工準備

    監控立桿預埋件基礎施工

    1.基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在

    基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必 須密實，禁止混凝土有空鼓;

    2.施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土 漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面 5MM～10MM; 混凝土必須要養護一段時間，以確?；炷聊苓_(dá)到一定的安裝強度。

    3.每一根金屬立桿都必須接地，其接地電阻小于4歐;各立桿基礎具體數據視現場 施工需要為準。路口窨井施

    4.道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控 桿附近;當?shù)叵滤徊桓邥r，窨井井底只鋪礫石(沙子)墊層，以便雨天在窨井中積水 滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿;當?shù)叵滤缓芨邥r，窨 井井底加一層 10CM 的混凝土墊層，井壁和井底要粉刷防水沙漿;

    5.凈尺寸 500×500×600(長¡á寬¡á高)，采用 Mu10 磚 M5 水泥沙漿 240 厚砌筑， 蓋板用Φ 8@150 雙向配置 C20 砼預制板厚為 60 厚，標高同人行道面或綠化帶，板面須 光滑，設提孔，按國標制作蓋板。各窨井土建具體數據視現場施工需要為準。
