產品介紹:

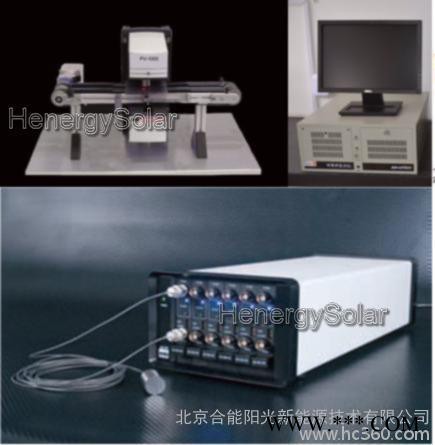

PVE300為太陽能電池光譜響應測試，或稱量子效率QE（Quantum Efficiency）測

試，或光電轉化效率IPCE (Monochromatic Incident Photon-to-Electron

Conversion Efficiency) 測試等，配備可選的集成范圍，還能夠測量?jī)?nèi)部量子

效率（IQE），以及對反射系數和透射比進行采樣。廣義來說**是測量光電材

料的光生電流特性在不同波長光照條件下的數值。
基于Bentham公司專業的技術及25年的行業經驗，PVE300能夠快速并準確的給出

分析數據，是經過市場檢驗的被廣泛應用的**的國際品牌。
產品特點：
■ 適用于所有種類太陽電池（含薄膜電池），包括：
單晶硅/多晶硅/非晶硅/砷化鎵GaAs/鎵銦磷GaInP/磷化銦InP/鍺Ge/碲化鎘CdTe/

銅銦硒CIS/銅銦鎵硒CIGS/染料敏化DSSC/有機太陽電池/聚合物太陽電池
■ 適用于多種結構的太陽電池：?jiǎn)谓Y(jié)Single junction/多結multi

junction/薄膜thin film 等
■ 完整的分析系統：
光譜響應度/外量子效率/內量子效率/反射率測試/透過率測試/表面均勻度/短路

電流密度
■ 可以實現全光譜太陽光模擬（300~2500nm），測試的光伏材料拓展至近

紅外
■ 直接測量SR及QE
■ 橫流器，偏壓源及內置探測器保證測試精度
■ 光密測量室
■ 20x20cm溫度控制真空裝置，精度在小于1度
■ 選擇單個或多個通道的太陽模擬器
■ 校準的參考硅/鍺探測器
■ 整個產品軟件的兼容性**
■ 一體化設計操作更方便，系統更穩定
■ 系統可升級到采用雙單色參考太陽能裝置規定的**高的精度測量的要求

。
■ 提供完整的3年標準保修。
選配功能：
■ 選配內部量子效率（IQE）裝置
■ 自動化XY平臺，對均勻性的**測量
■ 第二套單色儀（能測量熒光材料的均勻性和特征）
■ 根據客戶需求設計和配置

技術參數：
單色探頭探頭光源 石英鹵素?zé)艉?或氙氣
單色配置 對稱，切爾尼-特納(Czerny-Turner)型光柵單色器
單色焦距 300毫米
帶寬 可調整的固定狹縫，1-10nm（典型）
光柵數 1-3
分辨率 0.3nm（1200g/mm）；0.6nm (600g/mm)
色散 2.7nm/mm（1200g/mm）；5.4nm/mm (600g/mm)
波長精度 ±0.2nm（1200g/mm）；±0.4nm（600g/mm）
探頭成像系統 基于鏡像
探頭尺寸 1- 10mm
溫控裝置
溫度控制 珀?duì)栙N（Peltier-based ）熱泵
溫度穩定性 ±1℃
太陽模擬器
傳輸方式 分支纖維束
偏置源輻照 0-1.5太陽
偏壓源的均勻性 ±1％
檢測電子裝置
參考校準器 硅300-1100nm；鍺800-1800nm
**大的光電流 變壓器〜1A；477放大器〜100mA
**小響應（變壓器） 0.03 A W-1 nm-1 5nm BW, 2毫米探頭
軟件
軟件控制 BenWin+ Windows應用程序
測量能力
光譜響應，S（λ）（AW -1） **的光譜響應的設備
外部量子效率EQE（λ）（％） EQE（λ）（％）=1.24x105xS（λ）/λ

（nm）,也被稱為IPCE。
樣品的反射率，R（λ）（％） 總反射率（漫反射和鏡面）
樣品的透過率T（λ）（％） 漫透射
內部量子效率，IQE（λ）（％）
考慮到光子達到活躍的地區的修正

聯系人： 陳才曠 13269291286
QQ：66700971
Email: caikuang@henergysolar.com
典型客戶:
美國，歐洲，亞洲及國內太陽能及半導體客戶。
