品牌	三工
型號	SCT-AAA

太陽能電池片測試分選機SCT-AAA技術方案公司簡介

三工光電地處武漢-中國光谷，是國家科技部創新基金重點支持的高新技術企業，擁有自營進出口權。公司致力于專業激光設備、光電子設備以及太陽能電池測試設備的制造，并為客戶提供成套解決方案。目前公司在全國及世界各地設有60多個代理商和辦事處，產品遠銷美國、阿根廷、英國、法國、俄羅斯、日本、韓國、澳大利亞、南非等幾十多個國家和地區。

第一部分 設備介紹及技術方案1．概述

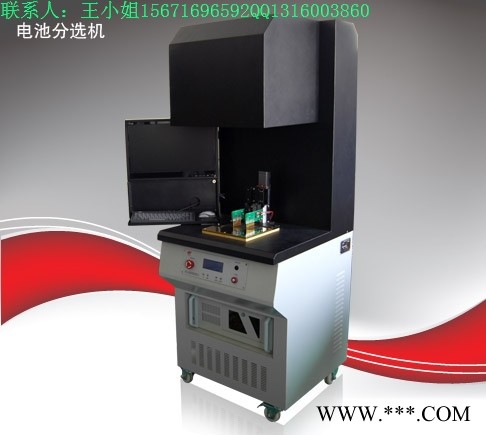

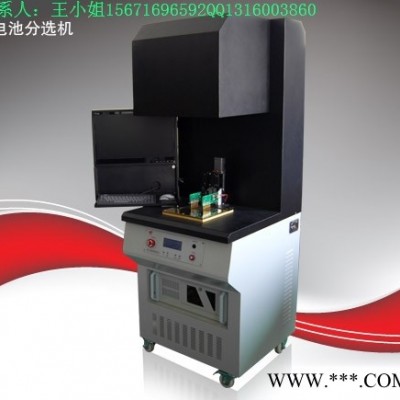

太陽能電池片測試分選機是武漢三工光電設備制造有限公司研制生產的一種高可靠性、高精度的太陽能電池片測試專用設備。設備采用大功率、長壽命的進口脈沖氙燈作為模擬器光源，進口超高精度四通道同步數據采集卡進行測試數據采集，專業的超線性電子負載保證測試結果精確。適合于太陽能光伏組件生產廠家用作太陽能電池片的分選及分析檢測。

2．太陽能電池片測試分選機技術特點

1、恒定光強，在測試區間保證光強恒定，確保測試數據真實可靠。閃燈脈寬0～100 ms連續可調，步進1ms，適應不同的電池片測量。

2、數字化控制保證測試精度；硬件參數可編程控制，簡化設備調試和維護。

3、采用2M×4路高速同步采集卡，更多還原測試曲線細節，準確反映被測電池片的實際工作情況。

4、采用紅外測溫，真實反映電池片的溫度變化，并自動完成溫度補償。

5、自動控制，在整個測試區間實時偵測電池片和主要單元電路的工作狀態，并提供軟/硬件保護，保證設備的可靠運行。

3．太陽能電池片測試分選機技術參數

項目	SCT-B	SCT-A	SCT-AAA
光源	300W大功率脈沖氙燈，氙燈壽命    10萬次（進口）
光強范圍	100mW/cm2（調節范圍70～120mW/cm2）
光譜	范圍符合IEC60904-9光譜輻照度分布要求AM1.5
輻照度均勻性	±3%	±2%	±2%
輻照度穩定性	±3%	±2%	±2%
測試重復精度	±1%	±0.5%
閃光時長	0～100ms連續可調，步進1ms
數據采集	I-V、P-V曲線超過8000個數據采集點
測試系統	Windows XP
測試面積	200mm×200mm
測試速度	3秒/片
測量溫度范圍	0～50℃（分辨率0.1℃ ），紅外線測溫，直接測量電池片溫度
有效測試范圍	0.1W～5W
測量電壓范圍	0V～0.8V（分辨率1mV）   量程1/16384
測量電流范圍	200mA～20A（分辨率1mA） 量程1/16384
測試參數	Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp 、Rs、 Rsh
測試條件校正	自動校正
工作時間	設備可連續工作12小時以上
電源	單相220V/50Hz/2kW

4．工作環境

項目	規格
工作溫度	0~55℃
儲存溫度	-25~75℃
工作濕度	5~95%RH
儲存濕度	5~85%RH
工作環境	無腐蝕性氣體

5．標準術語

符號	定義	單位
Isc	短路電流	安培（A）
Voc	開路電壓	伏特（V）
Pm	最大功率	瓦特（W）
Im	最大功率時電流	安培（A）
Vm	最大功率時電壓	伏特（V）
Rs	太陽能電池片的串聯電阻	歐姆（Ω）
Rsh	太陽能電池片的并聯電阻	歐姆（Ω）
Eff	效率=Pm/面積*P入射光	％
FF	填充因子= Pm/Voc*Isc	％
光強	P入射光=100mw/cm2	mw/cm2
溫度	測試時環境溫度	攝氏度（℃）



6、應用范圍

適用于對太陽能電池單片的測試分選

第二部分 三工激光服務承諾

武漢三工光電設備制造有限公司堅持以客戶為中心，為貴公司提供完善的安裝、調試、培訓、維修等售前和售后服務。

1.售前服務

簽訂合同前，公司為客戶提供各種生產工藝方案，提供激光設備的技術咨詢、樣品試樣，設備選型等服務。

2.安裝調試

我公司依據合同，免費在規定的時間內將設備安全運往用戶指定的安裝地點，并派技術服務工程師現場安裝。在用戶安裝調試備件基本具備的情況下，技術服務工程師將在1-2天時間內把機器安裝調試完畢供用戶使用，保證安裝調試現場環境整齊、干凈、有序。

3.售后培訓

公司提供免費技術培訓，安裝調試完畢后，在買方現場或賣方國內培訓維修中心對買方操作人員進行技術培訓,直至操作人員達到基本正常使用該設備為止，主要的培訓內容如下：

軟件的使用培訓；

開關機操作規程培訓；

軟件操作界面及軟件控制參數的意義，參數選擇范圍的培訓；

機器的基本清潔處理和保養；

常見硬件故障處理；

操作中應注意的問題；

除此之外還為用戶提供其所生產產品的相關技術支持

4.設備維護

公司成立了營銷中心，在全國設立11家辦事處，常駐技術服務人員，為客戶提供全方面的售后服務工作。公司承諾：

設備免費保修一年，終身維護。

免費技術咨詢、軟件升級等服務。

提供每兩個月一次的定期上門服務，檢查機器的運行情況。

客戶服務的響應時間在24小時之內。

保修期滿后仍提供廣泛的軟硬件支持。

全國免費咨詢服務熱線：400 6868 667



第三部分 三工激光制造標準1、質量保證措施

本公司嚴格按照國際通行的ISO9001質量體系進行管理，為切實保證產品質量，防止不合格品流入下一道工序，從最初的原材料入庫到出廠要以過進貨檢驗、過程檢驗、最終檢驗，通過對生產過程實施有效控制，達到有效控制產品質量的目的，確保所有出廠產品都是合格品。

2、保證交貨期的措施

三工激光已通過ISO9001質量體系認證，生產經營嚴格按照ISO9001質量體系運行，從簽訂合同到交付顧客使用的全過程都是嚴格受控的，所有合同均要經過評審，因此，該體系能保證供應方如期、保質、保量地交付產品。

3、包裝、運輸和交貨期

包裝和運輸：乙方在包裝上符合國內鐵路或公路的運輸包裝標準。以堅固的木箱包裝，適用長途汽車運輸或火車運輸、防潮、防銹、防震、防粗暴裝卸，適合于整體吊裝。設備的各部分按有關標準包裝，每個包裝箱中有詳細的包裝清單。

第四部分、聯系我們

公司總部地址：中國武漢東湖新技術開發區武漢大學科技園武大園四路
郵       編：430223

聯  系  人：王丹丹

Q        Q  :1316003860

手       機：15671696592

聯系電話：027-59722666-8012

傳       真：027-59722966
E - mail:sunicwdd@sunic.com.cn
