基于充電樁的觸摸屏人機界面HMI設計開發，使用用7寸，8寸，10.4寸，12.1寸，15寸觸摸屏與充電樁組成控制系統，重點介紹充電樁系統結構，觸摸屏人機界面的開發，包括充電樁的工作原理，功能操作，用戶信息，充電信息，注意事項等，充電可選擇定電量、定時間、定金額、自動 (充滿為止 )四種模式，采用組態軟件HMImaker開發界面，您可以在這里詳細了解到充電樁的操作界面，規格、型號及其他一切信息……

摘要：本文簡要描述了充電樁的工作原理，重點介紹了廣州易顯觸摸屏在充電樁上的應用設計。廣州易顯觸摸屏高效可靠的運行，實現了充電樁充電過程的人機互動。

關鍵詞：充電樁、易顯觸摸屏、易顯嵌入式工控機、人機界面

Abstract:This paper briefly describes the working principle of charging piles, introduces emphatically the guangzhouyixian touch screen in charging pile application design. Guangzhou Yixian touch screen highly efficient and reliable operation, realize the charging pile charging process of human-computer interaction.

Keywords: Charging Piles、touch screen、computer

1、引言

大力發展新能源與低碳經濟已成為構建兩型社會的重要課題,在此背景下，加快電動汽車產品步伐必將成為21世紀符合中國國情的戰略考量，而在技術和價格的堅冰逐步消融的過程中，***后一項制約電動車產業發展的因素便是配套充電設施的建設。為此，電網企業積極籌劃，加快電動汽車充電站的步伐，以期能達到電動車隨處可達的前景。

2、充電樁的工作原理圖

大功率純電動汽車充電機的一般結構框圖如圖所示，三相電網輸入交流電，經過三相橋式不可控整流電路整流變成直流電，濾波后提供給高頻DC-DC功率變換器，功率變換器經過直直變換輸出需要的直流，再次濾波后為純電動汽車動力蓄電池充電。

交流充電樁采用人機交互界面采用大屏幕LCD彩色觸摸屏，可以選擇廣州易顯7寸觸摸屏，8寸觸摸屏，10.4觸摸屏，12.1寸觸摸屏，15寸觸摸屏，充電可選擇定電量、定時間、定金額、自動(充滿為止)四種模式。充電樁的交流工作電壓220V±15％，額定輸出功率3.5KW、7KW，普通純電動轎車用充電樁充滿電需要4-5個小時，由于充電樁造價低廉、主要安裝在停車場，充電樁更適用于慢充動力電池。

廣州易顯觸摸屏在充電樁上應用的功能如下：

(1) 界面顯示：顯示用戶IC卡信息、充電相關信息等內容；

(2) 身份識別：讀取IC卡內信息，輸入密碼，識別用戶身份、車牌號；

(3) 充電操作：刷IC卡后，確認自動充電，可中斷充電；

(4) 參數設置：設定充電電壓、充電電流、充電時長、快速充電；配方選車型如小轎車、混合動力客車；

(5) 充電狀態：充電狀態顯示曲線、歷史數據表如開始時間、車牌號、設定電壓、電流、充電時長；

(6) 下載歷史數據：配備U盤下載數據功能；

(7) 網絡監控：監測電池和充電機當前狀態，并且將數據發送給充電站系統監控中心。

3、廣州易顯觸摸屏人機界面畫面HMImaker設計

本系統采用廣州易顯觸摸屏的7寸，12.1寸，15寸觸摸屏，高品質液晶屏，LED背光模組，采用FPGA+ARM CPU，使運行速度更快，內置電源隔離保護器，提高了產品的抗干擾能力，適應復雜環境下運行。多種標準的通訊接口和網絡協議，方便用戶使用。大容量的數據存儲功能，外接USB閃存和SD卡存儲資料，滿足逆變器運行過程中產生的海量數據信息。強大的以太網功能，可方便快捷的實現遠程網絡監控。還支持語音播放功能，可以做各種語音提示操作，使系統更加人性化。

3.1、廣州易顯觸摸屏通訊設計

系統設計中，廣州易顯7寸，12.1寸，15寸觸摸屏與刷卡器、單片機、上位機連接通訊，通過讀取或?qū)懭胗脩鬒C卡的信息、單片機的數據，進行整合分析。人機界面組態軟件HMImaker里，系統參數設置－設備列表，新增三個設備，分別是Barcode (USB/COM)、MODBUS RTU、MODBUS Server，對應于刷卡器、單片機、上位機服務器系統。

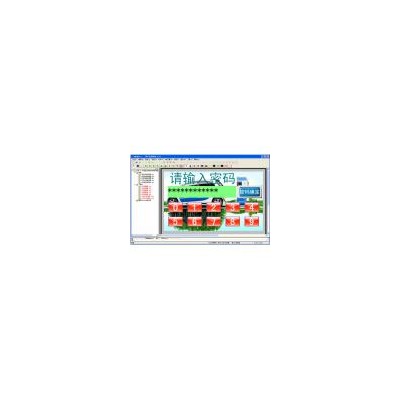

3.2、觸摸屏畫面設計

廣州易顯觸摸屏采用高品質、高對比度的65536色的寬屏設計，畫質優美；采用LED背光模組，保證了液晶屏幕在長期使用后不會出現泛黃現象。畫面程序設計簡潔，方便用戶高效快捷的操作。

(1)刷卡提示界面，簡潔明了，如下圖；
