100W太陽能家庭電源系統說明書

二、產品參數

1、太陽能板： 100W（單晶硅/多晶硅）。

2、蓄電池容量：12V/65AH。

3、一體化控制器：12V/15A，帶電池管理功能。

4、工作時間：按實際負載計算。

5、輸出：8路輸出12V/10A, USB5.5v/500mA,2路220V/110V輸出。

6，交流電輸出功率：按購買系統時所配置的功率。

7、使用壽命：內置電池滿充滿載大于400個循環。

8、工作溫度：-30´C-50´C。

9、機箱尺寸：40CM*44CM*23.5CM。

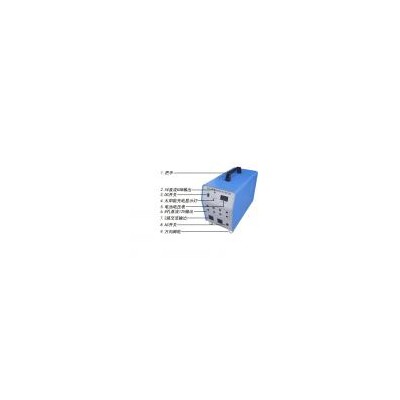

 三、產品示意圖

 1:DC開關              9：太陽能板輸入

 2:太陽能板充電顯示    10：市電充電輸入

 3:5.5V USB輸出        11：保險絲

 4:電池電壓顯示表

 5:直流電輸出插孔

 6:交流輸出插孔

 7:AC開關

 8:12V輸出/輸入

四、使用說明

1、充電使用：將太陽能板放置有太陽光直射的位置，把太陽能板插頭插入主機SOLAR位置，這時太陽能充電指示燈亮，說明已進入充電狀態，當有足夠太陽光照時，充電電流指示燈會亮，紅燈亮?xí)r說明充電電流為***強，當電流指示燈閃爍時充電已滿，已進入下一個階段充電。當連續陰雨天時，也可以用市電充電，把市電插頭插入市電，充電指示燈會亮，這時已進入市電狀態。

（注意：在任何狀態下，主要充電設備連接正常，和任何開關狀態無關，隨時可以充電，系統有充電保護，條件容許下，應長期連接太陽能板。）

2、負載使用:本機可以使用直流電負載和交流負載,兩者是獨立工作互相不干擾。

A），直流負載使用：把電源開關“DC POWER”打開，這時指示燈會亮，本機有DC6個負載輸出，建議每路輸出負載在2A電流以下。本機輸出有過載和短路保護。當過載短路后輸出指示燈會不亮，同時系統會自動關閉負載輸出，當負載撥開而恢復，這時要減少負載從而解除過載故障即可恢復使用。當電池電量過低時，各路輸出同時關閉，應及時充滿電后再去使用，有效延長電池使用壽命。（注意：使用完畢可以把“DC POWER”關閉，也可以把負載開關關閉）

B),交流電使用：把“AC POWER”打開，大約3秒鐘后AC指示燈亮，說明有交流電輸出，這時可以接上交流負載，交流負載應在內置逆變器功率70%以下使用，當電池電量用完時，逆變器會停止工作。這時要等充滿電時才能使用,同時關掉“AC POWER”開關，（注意：交流電不用時請把它關掉，防止電量流失）

C),USB使用:輸出為5.5V/500mA電壓，可為手機等數碼產品充電 ，由于數碼產品的連接品種太多、應用范圍太廣泛，所以客戶應自備USB連接線。

4、當電池電量用完時，盡快充電，保持電池有足夠的電量，

5、長時間不使用要把POWER電源開關關閉。***少三個月要充電一次，確保電池使用壽命。

6，外接電池使用：當更換電池時，新電池和系統箱尺寸不符，需要把電池外置使用，請用電線對應接上系統后面接線柱與電池連接上（請注意極性）。

五、常見故障處理和責任聲明

1、接入太陽能板時充電燈不亮，太陽能板輸入線是否開路。（注意：正常強烈的太陽光照時充電指示燈應該紅燈亮，否則檢查太陽能板表面是否有雜物遮住太陽光，太陽能板表面應經常清洗，確保太陽能電池板正常工作）

2、輸出指示燈不亮，檢查電量是否足夠，電量不足請盡快充電。負載過載或者短路也會造成無輸出，這時應移開負載或減少負載。系統將自動恢復輸出。

3、當電池電量用完時，正常光照要10小時左右充滿，當充電好快充滿和用電好快用完時，可能電池壽命已盡或損壞，請更換電池。

4、禁止私自拆裝，改動系統，人為造成的損壞本公司概不負責。

六、保養：

1、保持太陽能板光照面潔凈，保證太陽光全面照射太陽能板接收面。

2、主機要避免雨淋，有條件應放于室內。
