1  概述

  太陽能光伏電站主要由光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器等組成，***后產生的高壓交流直接并 入電網。針對每個環節電力參數檢測的需要，安科瑞公司推出了AGF系列光伏匯流采集裝置、PZ系列直流檢測儀表及ACR系列電力質量分析儀，分別應用于匯 流箱、直流柜及交流柜中，并通過Acrel-3000 V8.0光伏發電監測系統實現后臺集中監控。

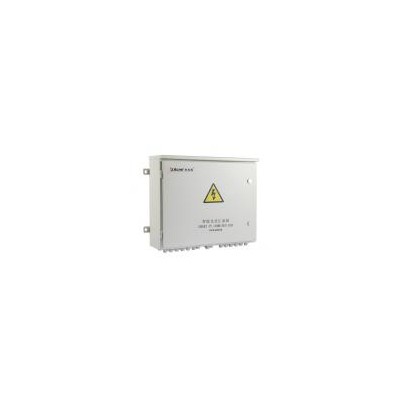

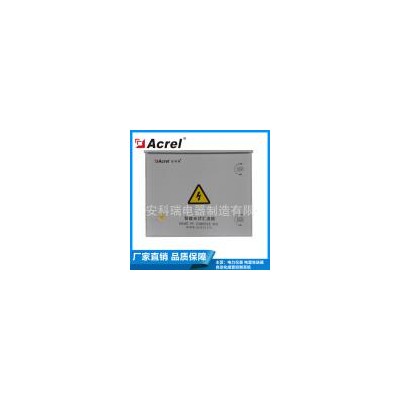

2  APV-M系列智能光伏匯流箱
   在光伏發電系統中，數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率達到***佳。APV-M系列智能光伏匯流箱主要作用就是對光伏 電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連線，優化系統結構，提高可靠性和可維護性。在提供匯流防雷功能的同時，還監測了光電池板 運行狀態，匯流后電流、電壓、功率，防雷器狀態、直流斷路器狀態采集，繼電器接點輸出等功能，并帶有風速、溫度、輻照儀等傳感器接口功能供客戶選擇，裝置 標配有RS485接口，可以把測量和采集到的數據上傳到監控系統。

2.1 產品特點
  ◆ 符合《CGC/GF002：2010》光伏方陣匯流箱技術規范
  ◆  防水等級為IP65，滿足室內外安裝要求
  ◆ 測量元件采用霍爾傳感器，隔離測量***大16路輸入
  ◆ 光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇
  ◆ 可選電壓測量功能，***高測量電壓DC1kV
  ◆ 提供外部傳感器輸入接口，可測量輻照、溫度、風速等
  ◆ 具有RS485通訊接口，使用Modbus-RTU通訊協議
  ◆ 多種供電方式（DC24V、AC/DC220V、DC880V）可選擇，適用于家用屋頂太陽能或大型光伏電站應用
  ◆ 可根據客戶需求配用國外ABB等廠家的光伏專用直流斷路器，光伏專用直流熔斷器、防雷保護器等等。

2.2 產品功能
  ◆ 光伏電池串開路報警，狀態檢測
  ◆ 帶開關量輸入，用于采集直流斷路器、防雷器等輸出空接點狀態
  ◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘
  ◆ 提供溫度、輻照、風速等類型傳感器輸入接口
  ◆ 可輸出DC24V電源給外部傳感器供電
  ◆  就地?cái)?shù)碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式

2.3 技術參數

2.4 外形尺寸與結構
