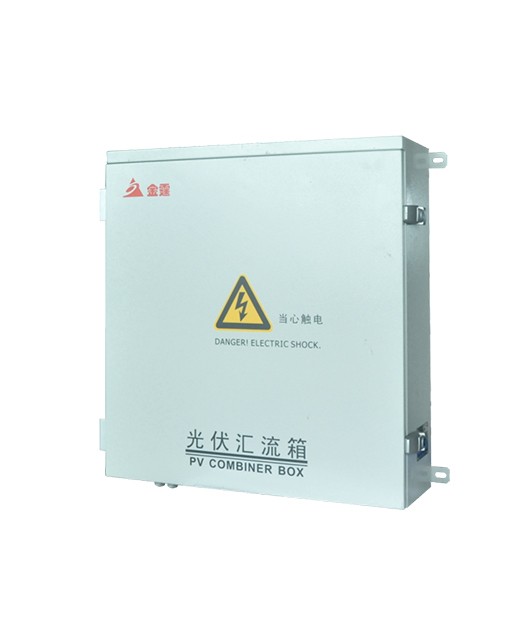

光伏匯流箱應用于光伏發電系統中，減少了光伏組件與逆變器之間連接線。通過光伏專用熔斷器、斷路器和防雷器的保護，提高了可靠性，也方便了系統的維護。用戶可以根據逆變器輸入的直流電壓范圍，把一定數量的規格相同的光伏組件串聯組成1個光伏組件串列，再將若干個串列接入光伏陣列防雷匯流箱，通過防雷器與斷路器保護后輸出，方便了后級逆變器的接入。

主要特點:

柜體采用熱鍍鋅鋼板，柜體結構安全、可靠，具有足夠的機械強度，保證元件安裝后及操作時無搖晃、不變形；

防護等級IP65，具備防水、防灰、防銹、防鹽霧，滿足室外安裝的要求；

可同時接入多至24路光伏陣列；

每路電池串列的正負極都配有光伏專用熔絲進行保護，熔斷器底座及熔絲配套使用，減少業主后期維護成本，有效保護維修人員的人身安全，選用的熔斷器具備TUV認證；

直流輸出母線配有光伏專用防雷器。正極對地、負對地、正負極之間具有良好的浪涌保護功能，防雷產品均通過TUV認證；

匯流箱配置模塊化智能檢測單元，檢測每串組件的電流、輸出電壓、箱體溫度、防雷器狀態、斷路器狀態；

電流測量采用霍爾傳感器穿孔式測量，測量設備與電氣設備完全隔離，即使測量單元出現問題也不影響系統的正常發電，有效提高發電效率和設備安全；

智能檢測單元具備數碼顯示功能，能在設備本體上顯示電流、電壓、功率、溫度、設備地址、設備編號等信息；檢測單元設置設備地址號操作需簡潔方便，無需輔助設備可就地更改設備地址；

模塊化匯流箱智能檢測單元整機功耗小于4W，測量精度為0.5%；

具備多種方式數據遠傳，提供RS485接口和無線ZigBee接口，并且通訊接口內置防雷功能，有效保護設備通信端口；

模塊化匯流箱智能檢測單元采用直流1000V/1500V自供電模式，自供電電源采用模塊化灌膠封裝。電源具備防反接、過流、過壓保護、防腐蝕等功能；

設備本體上具有鋁制銘牌，標示箱體的技術參數、項目名稱及編號等信息；

國內首批通過光伏匯流箱金太陽認證。

通過TUV認證
