主要設備結構、性能概述

1. 放料架

技術參數：

太陽能光伏支架設備板料寬度：≤300 mm；材料厚度≤2.5mm；

料卷內徑：φ480-530mm；   內徑漲縮范圍50 mm；

料卷大外徑:φ1200mm;承載重量：≤5T

結構特點：

a.放料架與校平機一體，不占空間，操作簡單，采用變變徑托料裝置方便裝料及缷料

b.整機采用整體鋼構機體，具有結構堅固，運行平穩，占地少，省空間。

c.滾輪經熱處理淬火HRC60度后，鍍鉻再研磨，耐用性強。

2. 伺服送料機

a.功能：送料

b.結構特點：采用伺服電機驅動3KW。多段式送料：可輸入10組不同送料長度，每組提供999次沖壓次數。液晶觸摸顯顯示便于更改、設定各技術參數。自動感應啟動系統與沖床聯動（控制沖床的啟動）。

3.沖孔

結構: JF21-80沖床沖孔

沖壓機：采用鋼板焊接機身，剛性好，外形美觀。

沖模:待定

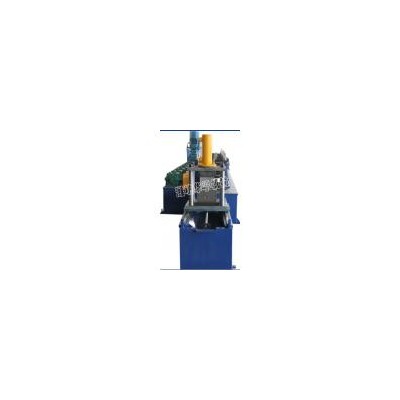

4太陽能光伏支架設備成型主機

機型：GY160型

太陽能光伏支架設備成型道次：約22道（輥）根據產品的圖紙要求定

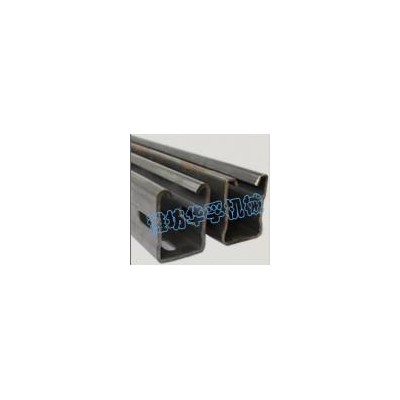

太陽能光伏支架設備成型品種：C型材

成型機架:龍門式，齒輪箱傳動。

太陽能光伏支架設備進料寬度：≤250mm

太陽能光伏支架設備材料厚度：2.5-3.0mm

太陽能光伏支架設備軋輥軸軸徑：φ65 mm

光伏支架設備軋輥模具材質：cr12，淬火處理，HRC58-62°

光伏支架成型設備主傳動電機： 22kw 伺服電機驅動(帶制動功能)。

5.切斷機

a.形式：液壓切斷機 / 無毛刺切斷  （可選）

b.結構特點：切斷機放在成型機后，由主機定長，切斷長度可以自行設定。

6. 出料臺

結構：輥筒式，無動力

7. 電器控制系統

7.1 整線采用PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。 制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示。

7.2 操作方式有手動/自動兩種。具有手動、自動切換功能：在手動狀態下，能進行單機運行，方便維修；在自動狀態下，進行全線生產運行，順序啟動；全線設有急停按鈕，易于處理緊急事故，保證設備和操作人員安全。

7.3 機旁設有手動操作面板方便工人操作。

7.4 全線的監視功能：實時監視生產線的運行狀況，實現對各工位生產狀況的監視
