| 材料 | 光學玻璃 |
|---|---|
| 形狀 | 圓形 |
| 品牌 | 激埃特 |
| 型號 | LP5.5um 硅片 |
| 加工定制 | 否 |
| 膜層材料 | 單晶硅 |
紅外濾光片

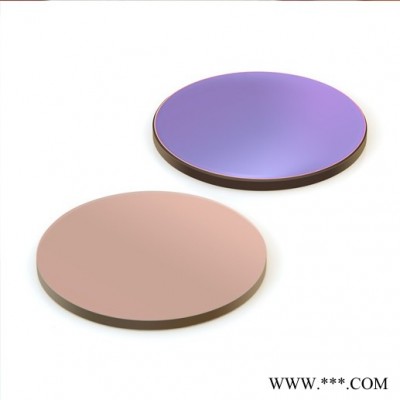

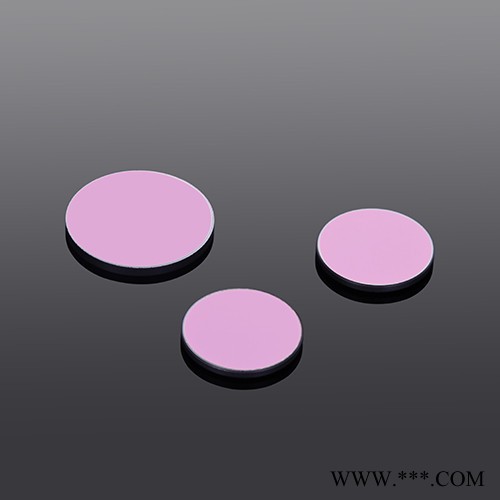

產品介紹： 我司生產的遠紅外帶通濾光片中心波長一般在2.0μm~25μm范圍內，采用硅、鍺、藍寶石、氟化鎂、氟化鈣為基材鍍膜。濾光片峰值可達75%以上。 產品具有截止率深、截止帶陡，可根據客戶要求進行定制加工。紅外濾光片主要應用于安防監控領域，紅外氣體分析儀，夜視產品，紅外探測器，紅外接收機，紅外感應，紅外通訊產品。具體到產品比如：監控?cái)z相機，遙控器，紅外幕墻產品，紅外感應馬桶、水龍頭、洗手液裝置，紅外測溫器，紅外打印機，交互式電子白板，紅外觸摸屏，指紋識別機，人臉識別系統等。
紅外波段包括的波長范圍很寬廣，從780nm~14um，其中又分近紅外，中紅外和遠紅外。近紅外(代號IR-A，波長780～1500nm,NIR)、中紅外(IR-B,1500～6000nm,MIR)、遠紅外(IR-C,6000～14000nm,FIR)3個波段。

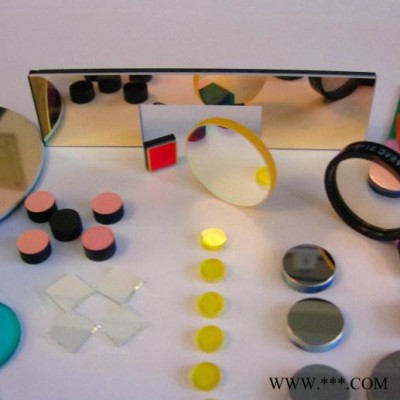

從材料上劃分，有光學玻璃鍍膜的，也有有色玻璃制成的，也有塑料紅外濾光片。這里所指的是近紅外濾光片。如果涉及到中遠紅外，材料還有Si，ZnSe,Sapphire，CaF2,石英玻璃等。
從光學特性上來劃分，有長波通型IR long pass filter和帶通型IR bandpass filter。
有色玻璃制作而成，通常為黑色，比如IPG-800。它將可見光吸收，允許透過紅外光。如果透過此紅外濾光片去看太陽，依然可以看見一個紅紅的太陽。適合用于紅外呈像。
在光學白玻璃上通過真空鍍膜制成紅外濾光片，比如IPGC-720，這種類型的又叫光學冷鏡，它將可見外反射，讓可見光透過。外觀看起來是銀色的，像是一面鏡子。如果是中遠紅外的濾光片，要在Si，Sapphire，石英玻璃上鍍膜。
由特種塑料制成的紅外塑料濾光片，外觀黑色，如果透過此紅外濾光片去看太陽，也可以看見一個紅紅的太陽。這種塑料的材料可以是PC也可以是PMMA。再說帶通型，帶通濾光片都是由真空鍍膜而成。對于近紅外的帶通來說，是在白玻璃上鍍膜。如果是中遠紅外，則會在 Sapphire上鍍膜。大家可以補充。其中近紅外的帶通濾光片相應的光源主要是紅外IR LED和紅外激光，所以主要波長有808nm,850nm,905nm,940nm,1064nm,也有不常用的780nm。所以常用的近紅外濾光片的波長主要就是這些。相應的型號有BPF-850,NBF-808,BPF-940.激埃特針對紅外氣體所使用的紅外濾光片進行了專業的研發生產，采用世界先進鍍膜設備。產品使用遠紅外蒸發鍍膜技術在硅、鍺等紅外材料上進行鍍膜加工。產品具有波長定位準，透光率高，截止深度高等特點，紅外濾光片的波長覆蓋到780nm-14000nm
1. 品名： LP5.5um 硅片
2. 內部編號：GIAI-紅外5.5um 長波通
3. 基板材質： 單晶硅
4. 成品尺寸： 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm

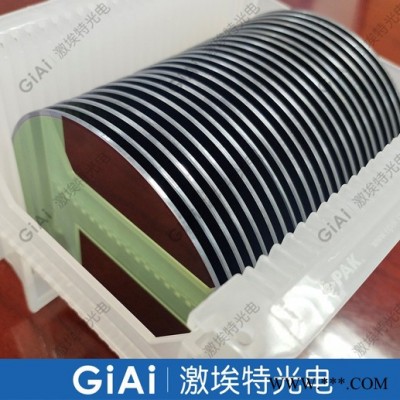

鍍膜尺寸： 4 寸（直徑100mm） & 6 寸（直徑150mm）
成品尺寸公差：0/-0.15mm
成品厚度公差：±0.05mm
5. 光學特性： 2-5um @ Tave<1%
6-14um @ Tave>85%
6. 光譜曲線：
7. 外觀： 1）無明顯凹陷和凸物，雙面光面，符合美軍標60/40 標準。
2）平行度：<1arc min
8. 膜層強度： 1）用美軍標800 的3M 粘拉膠進行迅速拉扯實驗，確保膜層無脫落。

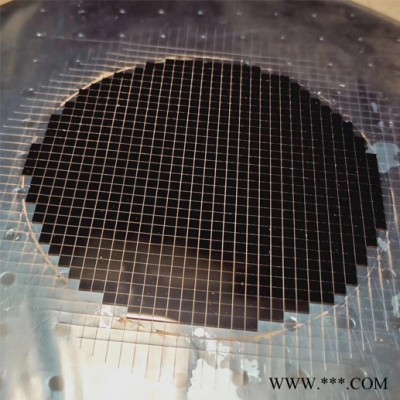

9. 包裝方式： 1）鍍膜4 寸或6 寸的大片直接按照成品尺寸切斷，并雙面覆膜。
2）每一版用泡棉隔開，并抽真空包裝。
3）根據放入數量每個獨立小包裝之間再用泡棉隔開。
4）產品與外箱之間用泡棉隔開。
10. 裝配使用方法： 1）拆開外包裝，取出每個獨立包裝。
2）撕開其中一面的保護膜
3）用真空吸筆拿取每個成品硅片進行封裝
11. 出貨附帶資料：
1） 產品光譜檢測曲線。
2） 出貨檢驗報告。
| 遠紅外帶通濾光片 | |
| 工藝方式 | 真空鍍膜 |
| 基材 | 硅、鍺、氟化鎂、氟化鈣、藍寶石 |
| 工作波段 | 1.8~9.5μm、2.5~25μm |
| 帶寬 | 1-10μm |
| 峰值透過 | T>75% |
| 通光孔徑 | 鍍膜覆蓋面大于95%有效面積 |
| 表面光潔度 | 國標三級，美軍標40-20（劃傷/麻點） |
| 環境測試 | MIL-STD-810F |
參數：
光譜展示：
常規波長以及應用領域：
| 名稱 | 特點 | 用途 |
| 窄帶濾光片 | 4260nm紅外窄帶濾光片 | 二氧化碳CO2檢測 |
| 3900nm紅外窄帶濾光片 | 二氧化碳CO2檢測參考波長 | |
| 3350nm紅外窄帶濾光片 | 甲烷CH4檢測 | |
| 3470nm紅外窄帶濾光片 | 汽車尾氣檢測 | |
| 3570nm & 5640nm紅外窄帶濾光片 | 酒精檢測 | |
| 4650nm紅外窄帶濾光片 | 一氧化碳CO檢測 | |
| 5050nm紅外窄帶濾光片 | 一氧化碳CO檢測參考波長 | |
| 7350 nm紅外窄帶濾光片 | 二氧化硫SO2檢測 | |
| 7900 nm紅外窄帶濾光片 | ||
| 帶通濾光片 | 8-14 um紅外帶通濾光片 | 人體溫度檢測，電子體溫計等 |
| 長、短波通濾光片 | 5.5 um長波通紅外濾光片 | 人體溫度檢測，自動感應設備，紅外燈開關 |
| 6.5 um長波通紅外濾光片 | 人體溫度檢測，自動感應設備，紅外報警器 | |
| 增透膜 | 3-5 um紅外增透膜 | 溫度測量窗口 |
| 8-14 um紅外增透膜 | 溫度測量窗口 | |
| 客戶定制 | 可按客戶要求定制各類濾光片 |
| 應用 | 中心波長 | 半帶寬 | 透光率 | 帶外截止率 |
| Co2檢測 | 4260nm | 90-380nm | T>70% | UV~11μm@T<1% |
| 甲烷探測計 | 3900nm | 90-170nm | T>70% | UV~11μm@T<1% |
| 一氧化碳檢測 | 5650nm | 225nm | T>70% | UV~11μm@T<1% |
| 酒精檢測 | 5640nm | 230nm | T>70% | UV~11μm@T<1% |
| 二氧化硫檢測 | 7350nm | 225nm | T>75% | UV~11μm@T<1% |
| 溫度檢測 | 11000nm | 6000nm | T>70% | UV~20μm@T<1% |
