請保留本使用手冊以備日后查用。

本手冊中包含了DH-SSP系列光伏控制器所有的安全、安裝以及操作說明。

以下的圖標說明貫穿全手冊，用以指示某項操作可能存在潛在的危險情況，或者重要的安全

操作步驟，遇到這些圖標時，一定要注意。

一般的安全信息

·安裝之前請閱讀手冊中的所有說明和注意事項。

·DH-SSP系列控制器內部沒有需要維護或維修的部件，用戶不要自行拆卸和維修控制器。

·在安裝和調整控制器的接線前務必斷開光電池的連線和蓄電池端子附近的保險或斷路器。

·建議在DH-SSP系列控制器外部安裝合適的保險絲或斷路器。

·防止水進入控制器內部。

·安裝之后檢查所有的線路連接是否緊實，避免由于虛接而造成熱量聚集發生危險。

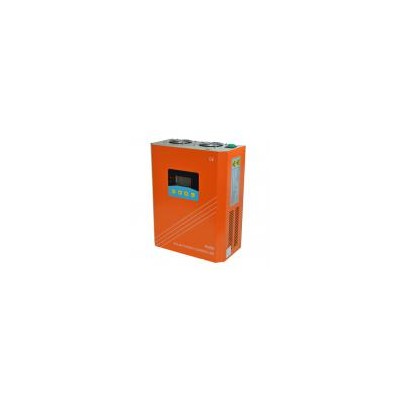

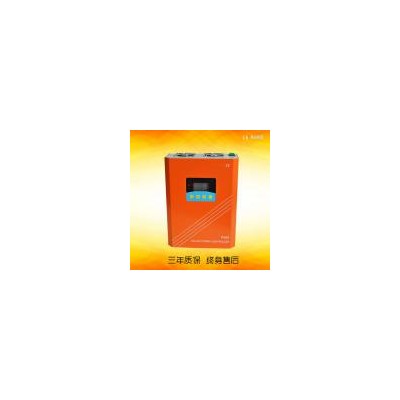

感謝您選擇DH-SSP電站控制器。我公司生產的新一代DH-SSP系列控制器是一款根據***新技術開發，代表***新光伏技術發展水平的產品，本產品擁有許多優秀的性能：

·優良的熱設計及風冷控制

·高效的PWM充電方式

·負載輸出可控，增強了系統的安全性與穩定性

·蓄電池充放電電參數可設置，增強了系統的靈活性

·任意組合的光伏組件及蓄電池反接自動保護功能，不損壞任何器件

·采用專用LCD液晶顯示器及傳統鍵盤設計，方便查看控制器的運行參數

·提供工業通用的RS232通訊接口，用戶可自行設計上位機通訊軟件，也可購買本公司自行開發的上位機通訊配件

本控制器用于太陽能離網系統(獨立系統)中，特別適用于小型離網太陽能發電控制系統，自動調節充電和放電。

DH-SSP控制器的蓄電池充電過程是經過優化的，能夠延長蓄電池壽命，改善系統性能。

其全面的自測功能和電子保護功能可以避免由于安裝錯誤和系統故障而導致的控制器損壞。

盡管DH-SSP控制器易于操作和使用，為了讓您能夠更好地使用控制器的所有功能，改善您的光伏系統，還是請您先花一點兒時間來了解本手冊中的指示和說明。

1 – 液晶顯示器：  顯示系統運行參數。

2 – 充電指示燈： 指示充電狀態。

3 – 蓄電池指示燈： 指示蓄電池電壓狀態及放電狀態。

4 – 設置按鍵： 按此按鍵進入設置界面或者更換設置參數。

5 – 向上翻頁/加按鍵： 按此鍵向上翻頁或者數字加一。

6 – 向下翻頁/減按鍵： 按此鍵向上翻頁或者數字減一。

7 – 退出按鍵： 在設置界面下按此鍵退出設置界面到瀏覽界面，掉電不保存設置數據。

· 安裝前請先閱讀整個的安裝章節來熟悉安裝步驟。

· 安裝蓄電池時要非常小心，對于開口鉛酸蓄電池的安裝應戴上防護鏡一旦接觸到蓄電池酸液時，請及時用清水沖洗。

· 蓄電池附近避免放置金屬物件，防止蓄電池發生短路。

· 蓄電池充電時可能產生酸性氣體，確保環境周圍通風良好。

· 室外安裝時應避免陽光直曬和雨水滲入。

· 虛接的連接點和腐蝕的電線可能造成極大的發熱融化電線絕緣層，燃燒周圍的材料，甚至引起火災，所以要保證連接頭都擰緊，電線***好用扎帶都固定好，避免移動應用時電線搖晃而造成連接頭松散。

· 只能給符合本控制器控制范圍的鉛酸蓄電池充電。

· 系統連接線按照不大于4A/mm2 的電流密度進行選取。

注意：安裝DH-SSP控制器時，確保有足夠的空氣流過控制器的散熱片,如果安裝在一個封閉的箱子內，要保證通過箱體可靠散熱。

警告：爆炸的危險！千萬不要將控制器和開口式電池安裝在同一個密閉的空

間內！也不要安裝在一個電池氣體可能聚集的密閉的地方。

第1 步：選擇安裝地點

避免將DH-SSP控制器安裝在陽光直射、高溫和容易進水的地方，并且要保證控制器周圍通風良好。

第2 步：開箱及檢查

收到貨物請在開箱之前首先檢查包裝是否有明顯破損或者變形，然后再打開包裝箱，取出控制器，里面應包括控制器一臺，說明書一份，附件一份，如有缺失，請聯系本公司。檢查您收到的控制器應該是無污漬的，無破損或者摔跌痕跡，如有上述情形，請聯系本公司。

第3 步：選擇安裝方式

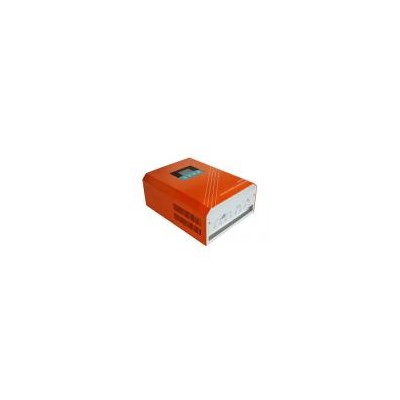

DH-SSP控制器可水平安裝，也可垂直懸掛安裝。如選擇水平安裝方式，您可以直接將控制器放置于安裝臺上，并忽略本步驟；如選擇垂直安裝，請取出附件，將其顛倒水平放置，如下圖所示，將附件安裝在控制器上。

將控制器放在將要安裝的位置，檢查上下是否有足夠的空間通風，周圍是否有足夠的空間接線。

第4 步：做記號

在安裝表面用筆在8個安裝孔位置做個記號。

第5 步：鉆孔

移開控制器，在8個記號處鉆8個大小合適的安裝孔。

第6 步：固定控制器

再把控制器放到安裝表面，對準第5步所鉆的8個孔，用螺釘固定控制器。

注意：為了安裝安全，我們推薦一個接線順序。

注意：DH-SSP系列控制器是共陽極型控制。

警示：禁止負載端連接超過控制器浪涌功率的電氣設備，以防損壞控制器！

警示：需要移動使用時，確定所有的接線都固定好。由于虛接連接點可能導致熱量聚集，嚴重時會引發火災。

第1 步：首先將控制器開關關閉（出廠前一般都是關閉的），打開接線端子上的面板。

第2步：連接蓄電池

警告：蓄電池正負極端子及連接到正負極上的導線短路會引起火災或爆炸的危險。請一定小心操作。

圖3-2. 蓄電池連接

 連接蓄電池之前，確保蓄電池處于正常狀態，以保證系統正常運行。按照圖3-2，安裝過程中請斷開斷路器進行接線，待進行到第5步再接通斷路器，請選用符合系統電氣規范的直流斷路器。

第2 步：連接光伏組件

警告：電擊危險！光伏組件可能產生很高的電壓，接線時小心防止電擊。

請確保系統中太陽能組件電壓要不低于系統電壓，不超過***大輸入電壓范圍。

第3步：檢查連接

再檢查一遍所有的連接，看每一個端子的正負極是否正確，4個接線端子是否都已擰緊。

第5步：確認通電

依次閉合蓄電池斷路器，匯流箱開關，負載斷路器（請嚴格按照此順序操作），蓄電池給控制器供電，控制器啟動時，控制器上的蓄電池LED指示燈會閃爍，LCD會點亮并出現字幕，注意觀察是否正確。

如果控制器沒有啟動，或者控制器上的指示燈指示錯誤，參考章節5 解除故障。 電氣參數                                                       表7-1

蓄電池電壓參數（溫度：25℃）                                      表7-2

注： 表7-2中可設置代表通過按鍵和LCD設置，所有參數都可以通過通訊軟件設置

環境參數                                                                    表7-3

機械參數                                                                    表7-4
