請保留本使用手冊以備日后查用。

本手冊中包含了DHSP系列光伏控制器所有的安全、安裝以及操作說明。

·安裝之前請閱讀手冊中的所有說明和注意事項。

·DHSP系列控制器內部沒有需要維護或維修的部件，用戶不要自行拆卸和維修控制器。

·在安裝和調整控制器的接線前務必斷開光電池的連線和蓄電池端子附近的保險或斷路器。

·建議在DHSP系列控制器外部安裝合適的保險絲或斷路器。

·防止水進入控制器內部。

·安裝之后檢查所有的線路連接是否緊實，避免由于虛接而造成熱量聚集發生危險。

·請將控制器安裝在通風散熱的環境中。

·選擇容量足夠的電纜，避免線路上產生過大的損耗，導致控制器誤判斷。（逆變器負載不要接入輸出端，直接接蓄電池，否則可能影響控制器工作。）

·蓄電池至少每月被充滿一次，否則蓄電池會永久損壞。

2.產品概述

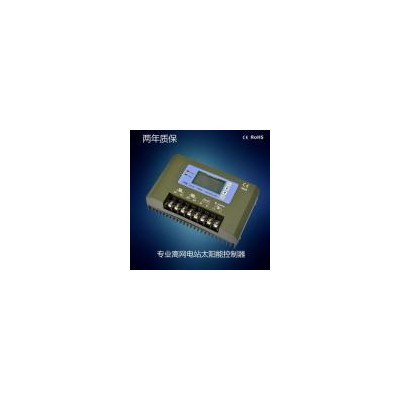

本控制器適用于太陽能離網系統（獨立系統）中，自動控制充電和放電的過程?？刂破鞯男铍姵氐姆烹娺^程是經過優化的，能夠延長蓄電池的壽命，改善系統的性能。其全面的電子保護功能，可以避免用戶在安裝錯誤和系統故障時控制器損壞。

3.功能概述

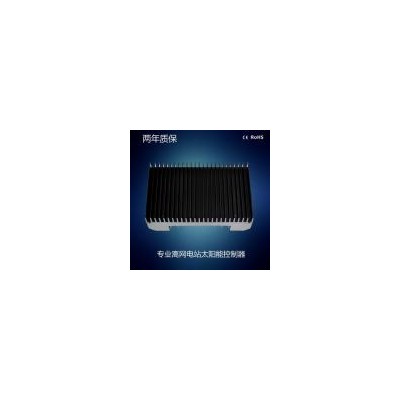

·優良的熱設計及電磁兼容設計

·高效的PWM充電方式

·負載輸出可控，增強了系統的安全性與穩定性

·蓄電池充放電電參數可設置，增強了系統的靈活性

·任意組合的光伏組件及蓄電池反接自動保護功能

·采用專用LCD液晶顯示器及傳統鍵盤設計，方便查看控制器的運行參數

·具有過充、過放、過載保護以及電子短路保護①將控制器包裝盒打開，取出附件，利用M3螺絲固定到控制器（如圖2所示4個安裝腳位置）；

②導線的準備：先確定導線的長度，確定安裝位置后，盡可能減少導線的長度，以減少功率損耗；

③將蓄電池連接至控制器B+,B—端子上，為安全起見，建議串接100A的熔斷器或者直流斷路器；注意正負極，不要反接。如接反，控制器防反接保護機制啟動，控制器指示燈和液晶屏沒有任何指示，但不會損壞控制器內部元器件。如連接正確，液晶有初始化顯示界面，并且面板上紅綠燈閃爍幾次后，紅燈熄滅，綠燈依據蓄電池狀態（見表一）指示；

④將負載連接至控制器L+,L—端子上，注意正負極，不要反接；

⑤***后將太陽能電池板分兩路連接至控制器S1+,S1—,S2+,S2—端子上-，為安全起見，建議每路串接50A的熔斷器或者直流斷路器；注意正負極，不要反接。如接反，控制器防反接保護機制啟動，控制器不能正常充電，但不會損壞，調回正確接線方式即可；（注：用戶如果沒有分兩路太陽能接入，可接在一路上使用。）

1.操作說明

（1）狀態指示：
