一  產品介紹

CM系列控制器是一種智能型、多用途太陽能充放電控制器。該系列產品使用定

制的LCD顯示屏，具有非常友好的操作界面；各控制參數可靈活設定，充分滿足您的不同應用需求。CM系列控制器具有如下特點：

 ●形象的LCD圖形符號                 ●簡潔的按鍵操作

            ●系統電壓等級自動識別               ●智能型PWM充電方式

            ●自動溫度補償                       ●可調節的充放電控制參數

            ●可設置的負載工作模式               ●充放電安時a數累計功能

            ●遠程監控功能(需訂制)               ●蓄電池反向放電保護

●蓄電池欠壓保護                     ●蓄電池反接保護

●過載、短路保護

二  安裝說明

安裝：

①      準備好相關工具及電纜。建議您選配合適的電纜，

保證電流密度﹤value="4" tcsc="0" unitname="a" w:st="on">4A/mm2這樣有利于減小線路壓降。

推薦：value="30" tcsc="0" unitname="a" w:st="on">30A用value="10" tcsc="0" unitname="mm" w:st="on">10mm2  電纜線。檢查安裝場所是否

符合相關安全規定，請避免在潮濕、多塵、存在易

燃易爆及腐蝕性氣體的場所安裝使用控制器。

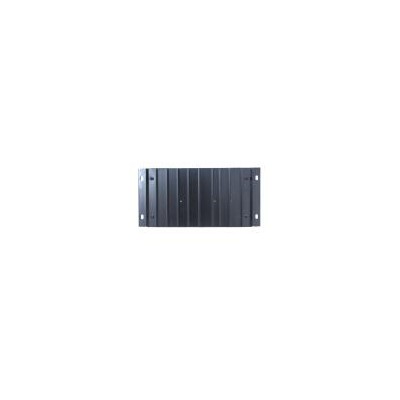

②      將控制器固定安裝到垂直平面上，安裝孔徑及孔間距詳見第五節。為保證控制器良好的散熱條件，請?jiān)诳刂破魃舷路礁黝A(yù)留value="10" tcsc="0" unitname="cm" w:st="on">10cm空間。

③      如右圖所示，按順序?qū)⒇?fù)載、蓄電池、太陽能

電池板與控制器連接起來，注意保證負載、蓄電池、

太陽能電池板的極性與控制器一致。

④      將外置式溫度傳感器探頭插入控制器左邊的溫度探頭接口，探頭放置在與蓄電池溫度相近的地方。

（否則，控制器將對各控制參數進行錯誤的溫度補償。）

⑤      如帶有遠程監控功能，請將附送的通訊電纜一端插入控制器右邊的通訊端口，另一端連接到上位機。

拆卸：為防止意外發生，拆卸時請按順序?qū)⑻柲茈姵匕?、蓄電池、?fù)載與控制器斷開連接。

注意事項：蓄電池極性反接不會損壞控制器，但會對您的負載設備有安全風險。

三 操作說明

1         LCD圖形符號說明

：停止向負載供電狀態                       ：停止向蓄電池充電

            ：向負載供電狀態，負載回路無電流           ：蓄電池全速充電中

           ：負載回路有電流                      ：蓄電池浮充中

         ：負載標識                                  ：系統工作正常

       ：太陽能電池板標識                          ：系統工作異常

        ：負載光控標識                        ：蓄電池荷電量指示

        ：負載時控標識                               ：蓄電池標識

2  按鍵功能說明:

     :界面循環切換按鍵，使用該按鍵可在各頁面之間循環切換，循環順序如圖1所示

:參數調整加按鍵。此外，在參數查看狀態下長按此鍵5秒以上，各參數恢復致出廠設定值。

:參數調整減按鍵。此外，在主界面按此鍵可開關負載。

 蓄電池電壓（主界面）蓄電池溫度    太陽能板發電電流   負載放電電流    累計發電安時數

           負載工作模式      停充電壓       欠壓恢復電壓     欠壓保護電壓    累計放電安時數

                                        圖 1

3  參數查看與設置：

控制器正確上電后默認進入蓄電池電壓顯示界面，此界面為控制器主界面。使用按鍵

可依次瀏覽以下各參數界面。若該界面參數可設置，可長按鍵（＞5秒，數字開始閃動）

進入該參數設置界面，設置完畢后長按鍵退出參數設置界面，數字停止閃動。

3.1蓄電池電壓查看

      如右圖所示，顯示的數值為當前蓄電池電壓值。

此界面為主界面，顯示充電狀態、放電狀態、蓄電池荷電量、蓄電池電壓。

   3.2負載開、關控制

在蓄電池電壓查看界面可以使用鍵開、關負載，

在其它界面該鍵無此功能。

    3.3環境溫度查看

如右圖所示，顯示的數值為控制器周圍環境溫度，用做蓄電池停充電壓

溫度補償。工作時必需安裝上溫度傳感器。

3.4太陽能板發電電流查看

      如右圖所示，顯示的數值為太陽能板發電電流。

3.5負載電流查看

     如右圖所示，顯示的數值為負載用電電流。

3.6太陽能板累計發電安時數查看與清零      如右圖所示，顯示的數值為太陽能板累計發電安時數。

在此界面長按鍵（＞5秒），將清零累計發電安時數。

3.7負載累計放電安時數查看與清零

      如右圖所示，顯示的數值為負載累計用電安時數。

在此界面長按鍵（＞5秒），將清零累計用電安時數。

    3.8欠壓保護電壓查看與設置

      如右圖所示，顯示的數值為欠壓保護電壓。當蓄電池電壓低于欠壓保護電

壓時控制器將斷開負載回路，防止蓄電池被過度放電。

在此界面長按鍵（＞5秒），數字開始閃動，表示已進入欠壓保護電壓

設置界面，可使用、鍵調整該參數。

設置完畢后長按鍵（＞5秒）退出參數設置界面，控制器將保存設置值。

   3.9 欠壓恢復電壓的查看與設置

      如右圖所示，顯示的數值為欠壓恢復電壓。在控制器欠壓保護后，蓄電池

電壓恢復到高于欠壓恢復電壓時，控制器將重新接通負載回路。

在此界面長按鍵（＞5秒），數字開始閃動，表示已進入欠壓恢復電壓

設置界面，可使用、鍵調整該參數。

設置完畢后長按鍵（＞5秒）退出參數設置界面，控制器將保存設置值。

3.10停充電壓的查看與設置

      如右圖所示，顯示的數值為停充電壓。在蓄電池電壓達到停充電壓時，控

制器將斷開充電回路，防止蓄電池被過度充電。在蓄電池電壓下降后將重

新接通充電回路。

在此界面長按鍵（＞5秒），數字開始閃動，表示已進入停充電壓

設置界面，可使用、鍵調整該參數。

設置完畢后長按鍵（＞5秒）退出參數設置界面，控制器將保存設置值。

3.11負載模式的查看與設置

      如右圖所示為負載模式查看界面，不同的數值代表了不同的負載模式。          24h—表示普通模式，在無故障情況下負載始終處于供電狀態。

      1h～23h—表示光控延時模式，負載在天黑后開始供電并延時設定的小時

數后關閉負載。

0h—表示光控模式，負載在天黑后開始供電，天亮后關閉負載。

在此界面長按鍵（＞5秒），數字開始閃動，表示已進入負載模式設置界面，

可使用、鍵調整該參數。

設置完畢后長按鍵（＞5秒）退出參數設置界面，控制器將保存設置值。

四 常見故障及處理方法

欠壓保護及處理：

屏幕顯示如右圖所示表示蓄電池電壓低于欠壓保護電壓，控制器已進入欠壓保

護狀態，已斷開負載回路。使用太陽能電池板或充電機對蓄電池充電，當蓄

電池電壓達到欠壓恢復電壓后，控制器將恢復對負載供電，進入正常工作狀態。

過載保護及處理：

屏幕顯示如右圖所示并閃動表示負載回路電流持續60秒大于1.2倍額定電流，

控制器已進入過載保護狀態。減小負載后，按鍵恢復對負載供電。

短路保護及處理：

屏幕顯示如右圖所示并閃動表示負載回路出現短路故障，控制器已進入短路保

護狀態。檢查負載是否損壞，負載連接線是否短路，排除故障后短按鍵恢

復對負載供電。

太陽能板故障及處理：

       符號閃動表示控制器24小時內未檢測到太陽能電池板存在。請檢查太陽能電池板是否連接，

檢查太陽能電池板到控制器的連接電纜是否開路。

負載沖擊故障：

開負載時若有閃爍，表示負載啟動沖擊電流大于兩倍額定工作電流?？刂破髟谧龆啻沃貑⒇?fù)載動作

。

五  產品參數列表
