請保留本使用手冊以備日后查用。

本手冊中包含了DHSP系列光伏控制器所有的安全、安裝以及操作說明。

·安裝之前請閱讀手冊中的所有說明和注意事項。

·DHSP系列控制器內部沒有需要維護或維修的部件，用戶不要自行拆卸和維修控制器。

·在安裝和調整控制器的接線前務必斷開光電池的連線和蓄電池端子附近的保險或斷路器。

·建議在DHSP系列控制器外部安裝合適的保險絲或斷路器。

·防止水進入控制器內部。

·安裝之后檢查所有的線路連接是否緊實，避免由于虛接而造成熱量聚集發生危險。

·請將控制器安裝在通風散熱的環境中。

·選擇容量足夠的電纜，避免線路上產生過大的損耗，導致控制器誤判斷。（逆變器負載不要接入輸出端，直接接蓄電池，否則可能影響控制器工作。）

·蓄電池至少每月被充滿一次，否則蓄電池會永久損壞。

2.產品概述

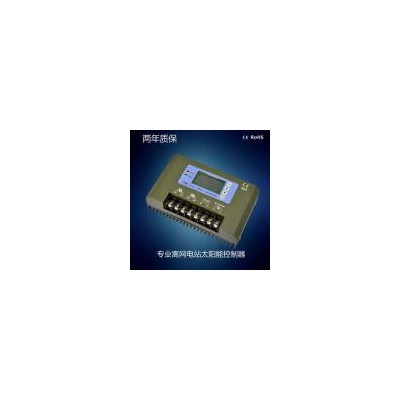

本控制器適用于太陽能離網系統（獨立系統）中，自動控制充電和放電的過程。控制器的蓄電池的放電過程是經過優化的，能夠延長蓄電池的壽命，改善系統的性能。其全面的電子保護功能，可以避免用戶在安裝錯誤和系統故障時控制器損壞。

3.功能概述

·優良的熱設計及電磁兼容設計

·高效的PWM充電方式

·負載輸出可控，增強了系統的安全性與穩定性

·蓄電池充放電電參數可設置，增強了系統的靈活性

·任意組合的光伏組件及蓄電池反接自動保護功能

·采用專用LCD液晶顯示器及傳統鍵盤設計，方便查看控制器的運行參數

·具有過充、過放、過載保護以及電子短路保護按鍵①：按此按鍵進入設置界面或者切換設置項目；

按鍵②：在瀏覽頁面按此鍵用于向下切換瀏覽項目，在設置界面按此鍵用于減少參數數值，步進為0.1V;

按鍵③：在瀏覽頁面按此鍵用于向上切換瀏覽項目，在設置界面按此鍵用于增加參數數值，步進為0.1V;

按鍵④：按此鍵用于退出設置界面，并保存參數。

（1）LCD液晶屏說明(默認界面)

 待用戶按照規范操作后，一般自動進入以下界面（圖4）：

圖4

“Battery”代表此時顯示蓄電池電壓，后面數字即為蓄電池電壓讀數；

“小太陽”代表當前是白天（如果是夜晚，圖標變成月亮）；

兩個“>>>>”分別代表充電和放電，對于充電標示，有電流時會顯示跑馬效果，當無電流或者電流很小時，該標示會消失；對于放電標示，當蓄電池處于欠壓狀態時，顯示整體閃爍效果，當蓄電池處于正常狀態時，顯示靜止效果，標示可以接負載，接負載后，如若有電流產生，會顯示跑馬效果;

“太陽能電池板”代表有陽光；

“電池”里面的格數表征當前電池容量；

“燈泡”代表負載，有負載輸出的情況下會有燈光效果顯示；

（2）參數瀏覽

用戶按向下鍵可依次查看充電電流“Charge”，放電電流“Discharge”，按向上鍵則返回上一參數界面。

圖5

以上三頁（圖5）統稱為瀏覽頁面，當一分鐘內不操作控制器按鍵，液晶屏背光燈將自動熄滅。熄滅后按下任意鍵將再次點亮背光并持續一分鐘。

（3）參數設置

   用戶按Enter鍵控制器進入以下參數設置界面，“Float”代表此時可設置浮充電壓值，用戶可按上下鍵改變數值，每按一次增加或減少1V，設置完畢，用戶可按ESC鍵退出到瀏覽***頁面，也可繼續按Enter鍵切換至下一項目，操作方法同上，本控制器可以設置浮充電壓點“Float”，欠壓點“LVD”，過壓點“OVD”以及路燈戶用模式。流程圖如圖6所示。

 備注：在設置界面第四頁可設置路燈戶用模式，具體解釋：當該數字為24H時解釋為24小時輸出即戶用模式，當為其他數字時解釋為路燈模式，該數字代表負載晚間工作時間。

1.尺寸示意圖

2.保修承諾

DHSP控制器有2 年的免費保修期，并且保修期從銷售之日開始。在要求維修前，對照用戶使用手冊來確定控制器確實有問題。若無法解決，將有問題的控制器遞送回本公司，運費預付，并提供與購買有關的日期和地點信息。為了享受快速返修擔保服務，返回的產品必須標明型號，序列號和故障的詳細原因，以及系統中組件的類型及相關參數，蓄電池和系統負載的情況；這些信息對于快速解決您的維修要
